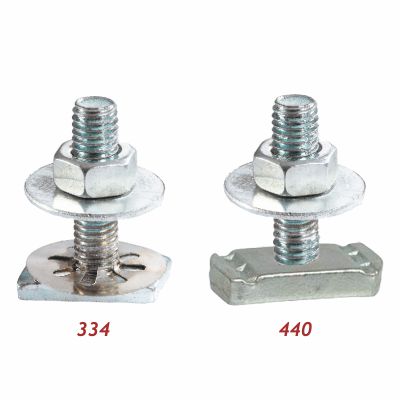

Tornillo Guía y Tornillo Isostrut para Soportación PCI

El tornillo guía y tornillo Isostrut constituyen elementos de fijación esenciales para el montaje de perfiles y guías reforzadas en sistemas de soportación contra incendios. Estos componentes permiten la unión segura entre abrazaderas, guías y estructuras portantes, garantizando la estabilidad de las redes de tuberías en instalaciones de rociadores automáticos, BIE y columna seca.

Características técnicas

• Material: acero con acabado galvanizado para resistencia a la corrosión
• Métricas disponibles: M-8, M-10 y M-12
• Longitudes: 20, 30, 40, 50 y 60 mm según variante
• Compatible con guías perfil 27/18, 28/30 y 38/40
• Versión Isostrut para perfiles con ranura específica
• Rosca métrica estándar para fácil instalación
• Diseñado para cargas de soportación según normativa PCI

Aplicaciones en sistemas de protección contra incendios

Estos tornillos se emplean en la soportación de redes de rociadores automáticos conforme a UNE-EN 12845, respetando la separación máxima de apoyos establecida según diámetro de tubería. También resultan imprescindibles en instalaciones de bocas de incendio equipadas y columna seca, donde la correcta fijación de los perfiles garantiza la integridad del sistema ante solicitaciones sísmicas o vibraciones. La métrica M-10 y M-12 se recomienda para tuberías de mayor diámetro y cargas elevadas.

Normativa aplicable

• UNE-EN 12845: separación máxima de apoyos y requisitos de soportación para rociadores
• NFPA 13: especificaciones para hangers y componentes de fijación UL/FM
• RIPCI RD 513/2017: requisitos de instalación y mantenimiento de sistemas PCI
• CTE DB-SI: exigencias de seguridad en caso de incendio para edificación

Instalación y montaje

La instalación debe realizarla un instalador habilitado RIPCI. El procedimiento incluye la selección de la métrica adecuada según el perfil de guía utilizado, aplicación del par de apriete especificado por el fabricante y verificación de la correcta inserción en la ranura del perfil. Se recomienda inspección periódica trimestral según programa de mantenimiento del sistema PCI, comprobando ausencia de corrosión y firmeza de la unión.

Comprar tornillo guía e Isostrut para instalaciones PCI

Factura con documentación técnica y certificados de producto incluidos. Asesoramiento especializado RIPCI para selección de componentes. Consulte también: Rociadores, BIE, Accesorios Roscados.

Preguntas frecuentes

¿Qué diferencia hay entre tornillo guía y tornillo Isostrut?

El tornillo guía se emplea en perfiles estándar 27/18 y 38/40, mientras que el Isostrut está diseñado específicamente para la ranura de perfiles Isostrut con geometría de tuerca cautiva.

¿Qué métrica elegir según el diámetro de tubería?

Para tuberías hasta DN50 suele emplearse M-8; para DN65 a DN100 se recomienda M-10; y para DN125 en adelante, M-12 ofrece mayor capacidad de carga.

¿El acabado galvanizado es suficiente para ambientes húmedos?

El galvanizado es adecuado para interiores y ambientes con humedad moderada. En zonas con atmósfera corrosiva o exterior, consultar versiones en acero inoxidable AISI 304 o 316.
