Proyector acústico para interior certificado UNE-EN 54-24, apto para alarma por voz y megafonía general. Altavoz de dos vías: cono de 12 cm (5″) más tweeter de 2,5 cm (1″). Potencia nominal 15 W en línea 100 V / 7,5 W en línea 70 V, con tres tomas seleccionables mediante impedancia. Sensibilidad 91 dB (1 W, 1 m) y SPL máximo 99 dB (15 W, 1 m). Ángulo de cobertura 170° a 1 kHz. Cuerpo en resina HIPS blanquecino con soporte orientable de acero inoxidable. Dimensiones ∅ 186 × 251 mm (Al), peso 2,1 kg.

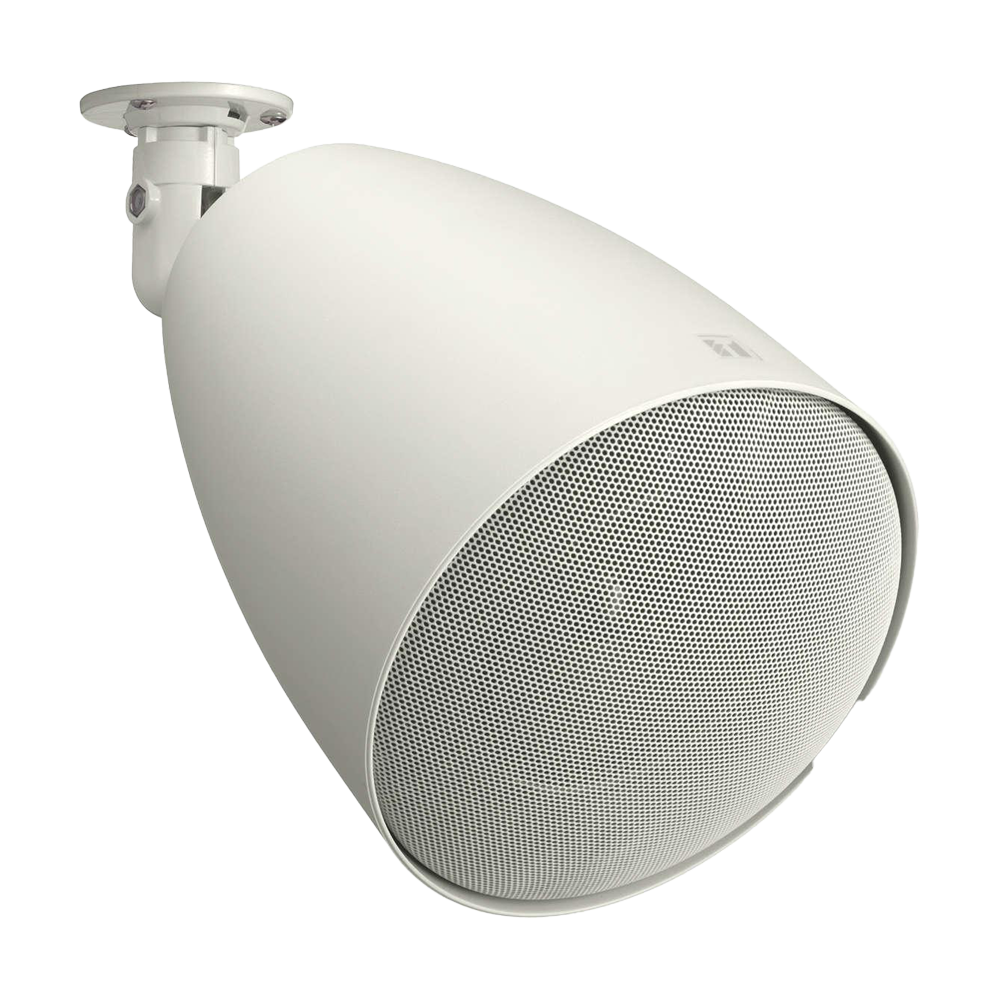

El TOA PJ-154BS es un proyector acústico de dos vías diseñado para sistemas de alarma por voz y megafonía general en interiores. Cumple la norma UNE-EN 54-24, lo que lo hace apto para instalaciones de evacuación reguladas, y su soporte orientable de acero inoxidable permite ajustar el ángulo de proyección sonora según las necesidades del recinto.
El PJ-154BS incorpora un transductor de graves de tipo cono de 12 cm (5″) combinado con un tweeter de 2,5 cm (1″), lo que garantiza una respuesta equilibrada tanto para la reproducción de voz como de música en el rango completo de 70 Hz a 20 kHz. Esta configuración de dos vías permite cubrir con fidelidad las frecuencias críticas para la inteligibilidad del habla, fundamentales en cualquier sistema de alarma por voz.
El ángulo de cobertura varía con la frecuencia: 360° a 500 Hz, 170° a 1 kHz, 90° a 2 kHz y 70° a 4 kHz, tanto en el plano horizontal como en el vertical. Este patrón de dispersión amplio en las frecuencias medias-bajas facilita la cobertura uniforme de espacios diáfanos sin necesidad de multiplicar los puntos de instalación.
La entrada nominal es de 15 W en línea de 100 V y de 7,5 W en línea de 70 V. El transformador interno ofrece tres tomas seleccionables en cada línea: en 100 V se puede elegir entre 15 W (0,67 kΩ), 10 W (1 kΩ) y 5 W (2 kΩ); en 70 V, entre 7,5 W (0,67 kΩ), 5 W (1 kΩ) y 2,5 W (2 kΩ). Esta flexibilidad permite optimizar la distribución de carga en la línea de megafonía.
El bloque de terminales emplea bornes roscados de cerámica resistentes al fuego con fusible térmico integrado, alojados en una caja de conexiones externa de 5 hilos. Esta solución asegura la continuidad del circuito de altavoces en condiciones de incendio, requisito imprescindible en instalaciones sujetas a la norma UNE-EN 54-24.
La carcasa está fabricada en resina HIPS en color blanquecino, material resistente a los impactos y pintable para adaptarse al entorno. El soporte orientable es de acero inoxidable y se fija atornillado directamente a la superficie de instalación. El conjunto pesa 2,1 kg y sus dimensiones son ∅ 186 × 251 mm (Al), con una temperatura de funcionamiento de −10 °C a +50 °C.
| Modelo | PJ-154BS |
|---|---|
| Tipo de altavoz | Proyector para interior |
| Certificación | UNE-EN 54-24 |
| Conexión | Bornes roscados de cerámica, fusible térmico, caja de conexiones externa (5 hilos) |
| Entrada nominal (100 V) | 15 W |
| Entrada nominal (70 V) | 7,5 W |
| Selección de potencia (100 V) | 15 W (0,67 kΩ) / 10 W (1 kΩ) / 5 W (2 kΩ) |
| Selección de potencia (70 V) | 7,5 W (0,67 kΩ) / 5 W (1 kΩ) / 2,5 W (2 kΩ) |
| Componente de altavoz | 12 cm (5″) tipo cono + 2,5 cm (1″) tweeter |
| Ángulo de cobertura | 360° (500 Hz) / 170° (1 kHz) / 90° (2 kHz) / 70° (4 kHz) — H y V |
| Sensibilidad (500 Hz – 5 kHz, 1 W, 1 m) | 91 dB |
| Sensibilidad (100 Hz – 10 kHz, 1 W, 1 m) | 87 dB |
| Sensibilidad (100 Hz – 10 kHz, 1 W, 4 m) | 75 dB |
| SPL máximo (100 Hz – 10 kHz, 15 W, 1 m) | 99 dB |
| SPL máximo (100 Hz – 10 kHz, 15 W, 4 m) | 87 dB |
| Respuesta en frecuencia | 70 Hz – 20 kHz |
| Método de montaje | Atornillado a la superficie de instalación |
| Acabado | Resina HIPS blanquecino / Soporte de acero inoxidable |
| Temperatura de funcionamiento | −10 °C ~ +50 °C |
| Dimensiones | ∅ 186 × 251 mm (Al) |
| Peso | 2,1 kg |
