Cámara bullet biespectro con sensor térmico VOx no refrigerado de 384×288 px (píxel de 12 µm, lente 17 mm, NETD ≤25 mK) y sensor visible CMOS progresivo 4 Mpx (2592×1536 px, lente 12 mm). Fusión de imagen, 9 paletas de color, VCA con 4 tipos de análisis, detección de incendio y medición de temperatura −20 °C a +135 °C. Alimentación dual DC 12 V / PoE, protección IP67 y TVS 6000 V.

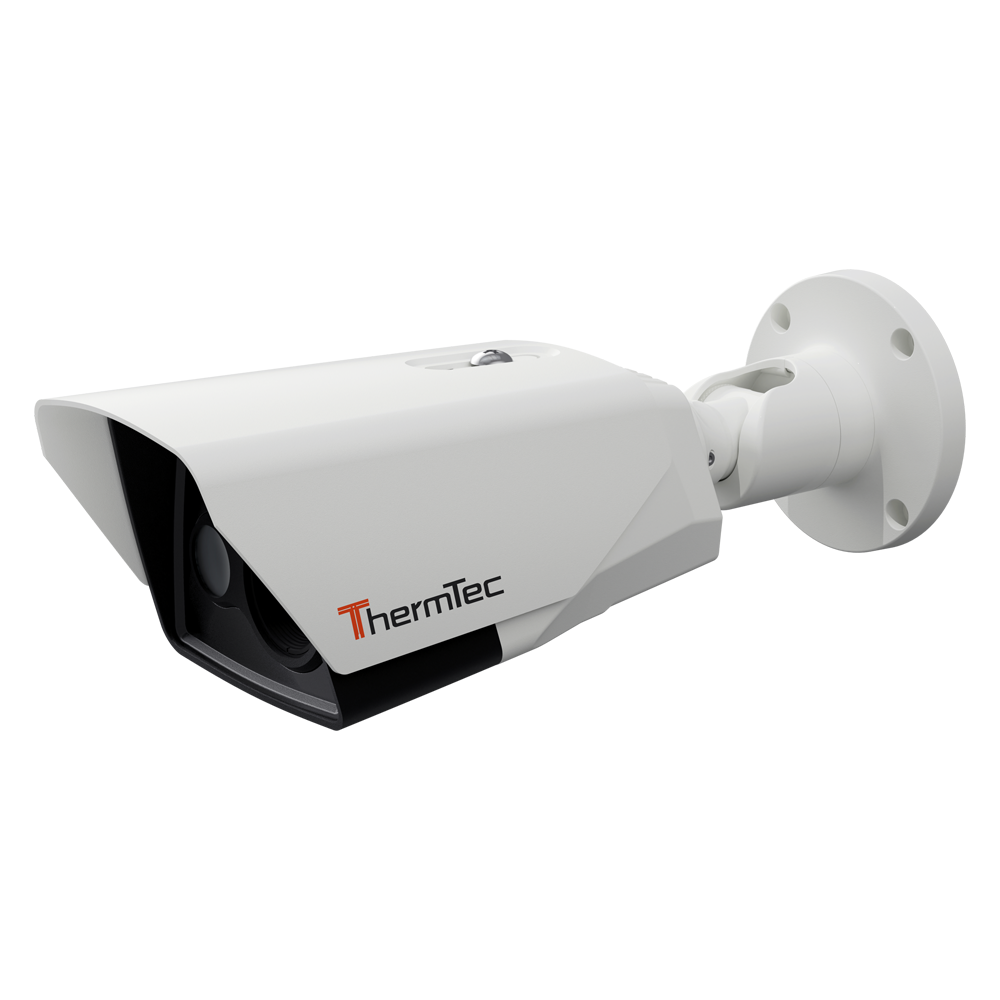

La ThermTec TH-HM317X es una cámara bullet biespectro que combina un módulo térmico VOx no refrigerado de 384×288 píxeles con un módulo visible CMOS progresivo de 4 Mpx, ofreciendo fusión de imagen en tiempo real, análisis de vídeo inteligente y medición radiométrica de temperatura en un único equipo compacto y robusto.
Aviso: los rangos DORI indicados son orientativos y pueden variar según las condiciones ambientales. El estabilizador electrónico de imagen (EIS) es mutuamente excluyente con todas las funciones inteligentes, excepto con la función VCA en el canal térmico.
El sensor térmico de la TH-HM317X es una matriz de plano focal (FPA) VOx sin refrigerar con una resolución de 384×288 píxeles y un tamaño de píxel de 12 µm. La sensibilidad térmica (NETD) es de ≤25 mK a 25 °C con apertura F1.0, lo que permite detectar diferencias de temperatura extremadamente pequeñas. El rango espectral LWIR abarca de 8 a 14 µm. La lente de 17 mm con enfoque motorizado auto/manual ofrece un ángulo de visión de 15,4° × 11,6°. La corrección de uniformidad puede realizarse mediante obturador automático o manual, así como mediante corrección de fondo.
El canal visible incorpora un sensor CMOS de escaneo progresivo de 1/2,8″ con resolución de 4 Mpx (2592×1536 píxeles). La lente fija de 12 mm proporciona un ángulo de visión de 28° × 23,9°, complementando la cobertura angular del módulo térmico y facilitando la identificación visual de los objetos detectados por el canal infrarrojo.
El procesamiento de imagen térmica incluye AGC (control automático de ganancia), IDE, 3D DNR y HDR. La mejora de imagen incorpora súper resolución en tiempo real. La fusión de imagen entre el canal térmico y el visible está soportada de forma nativa. Están disponibles 9 paletas de color —entre ellas blanco caliente, negro caliente, óxido y arcoíris— para adaptar la visualización a cada entorno operativo. La máscara de privacidad es configurable de forma independiente en ambos sensores.
La cámara incorpora análisis de vídeo por contenido (VCA) con 4 tipos de eventos: detección de movimiento, cruce de línea, intrusión y entrada/salida de área. La detección de incendio está soportada de forma nativa. El módulo de medición de temperatura permite configurar 3 tipos de regiones (punto, línea y área) con un rango de −20 °C a +135 °C y una precisión de ±8 °C, siendo especialmente útil en aplicaciones de vigilancia industrial y detección temprana de focos de calor.
La TH-HM317X dispone de 2 entradas y 2 salidas de alarma, así como de entrada de audio (35 kΩ) y salida de audio (600 Ω). La interfaz de red es RJ45 10M/100M Ethernet auto-adaptable. El almacenamiento local admite tarjetas MicroSD de hasta 512 GB, permitiendo la grabación autónoma sin necesidad de servidor adicional.
La alimentación es dual: DC 12 V o PoE, con un consumo inferior a 5 W (sin IR ni calefactor). La carcasa bullet ofrece protección IP67 frente a polvo y agua, y protección eléctrica TVS de 6000 V contra rayos, sobretensiones y transitorios. La temperatura de operación es de −20 °C a +60 °C, ampliable a −40 °C bajo pedido. Las dimensiones son 366 × 116 × 100 mm con un peso inferior a 2 kg.
Según la tabla de referencia del fabricante, basada en el criterio de Johnson: detección de vehículo (1,4 × 4 m) a 1.322 m; detección de persona (1,8 × 0,5 m) a 472 m; reconocimiento de vehículo a 331 m; reconocimiento de persona a 118 m; identificación de vehículo a 165 m; identificación de persona a 59 m. Los valores pueden variar según las condiciones ambientales.
| Tipo de sensor térmico | VOx sin refrigerar FPA |
|---|---|
| Resolución térmica | 384×288 píxeles |
| Tamaño de píxel | 12 µm |
| NETD | ≤25 mK @ 25 °C, F1.0 |
| Rango espectral | LWIR (8–14 µm) |
| Método de enfoque térmico | Motorizado, auto/manual |
| Distancia focal térmica | 17 mm |
| Ángulo de visión térmico | 15,4° × 11,6° |
| Ajuste de imagen térmico | Contraste, brillo y nitidez |
| Corrección de uniformidad | Obturador auto/manual, corrección de fondo |
| Sensor visible | 1/2,8″ CMOS escaneo progresivo |
| Resolución visible | 4 Mpx (2592×1536 píxeles) |
| Distancia focal visible | 12 mm |
| Ángulo de visión visible | 28° × 23,9° |
| Procesamiento térmico | AGC, IDE, 3D DNR, HDR |
| Mejora de imagen | Súper resolución en tiempo real |
| Fusión de imagen | Soportada |
| Paletas de color | 9 opciones (blanco caliente, negro caliente, óxido, arcoíris, etc.) |
| EIS | Soportado (excluyente con funciones inteligentes salvo VCA canal térmico) |
| Máscara de privacidad | Configurable en sensor térmico y visible |
| VCA | 4 tipos: movimiento, cruce de línea, intrusión, entrada/salida de área |
| Detección de incendio | Soportada |
| Medición de temperatura | 3 tipos: punto, línea, área |
| Rango de medición de temperatura | −20 °C a +135 °C |
| Precisión de temperatura | ±8 °C |
| Entradas/salidas de alarma | 2 entradas / 2 salidas |
| Audio | 1 entrada (35 kΩ) / 1 salida (600 Ω) |
| Interfaz de red | RJ45 10M/100M Ethernet auto-adaptable |
| Almacenamiento local | MicroSD hasta 512 GB |
| Alimentación | DC 12 V / PoE |
| Consumo de energía | <5 W (sin IR ni calefactor) |
| Temperatura de operación | −20 °C a +60 °C (personalizable a −40 °C) |
| Humedad de operación | <90% HR (sin condensación) |
| Protección ambiental | IP67 |
| Protección eléctrica | TVS 6000 V |
| Dimensiones | 366 × 116 × 100 mm |
| Peso | <2 kg |
| Detección vehículo (DORI) | 1.322 m |
| Detección persona (DORI) | 472 m |
| Reconocimiento vehículo (DORI) | 331 m |
| Reconocimiento persona (DORI) | 118 m |
| Identificación vehículo (DORI) | 165 m |
| Identificación persona (DORI) | 59 m |
