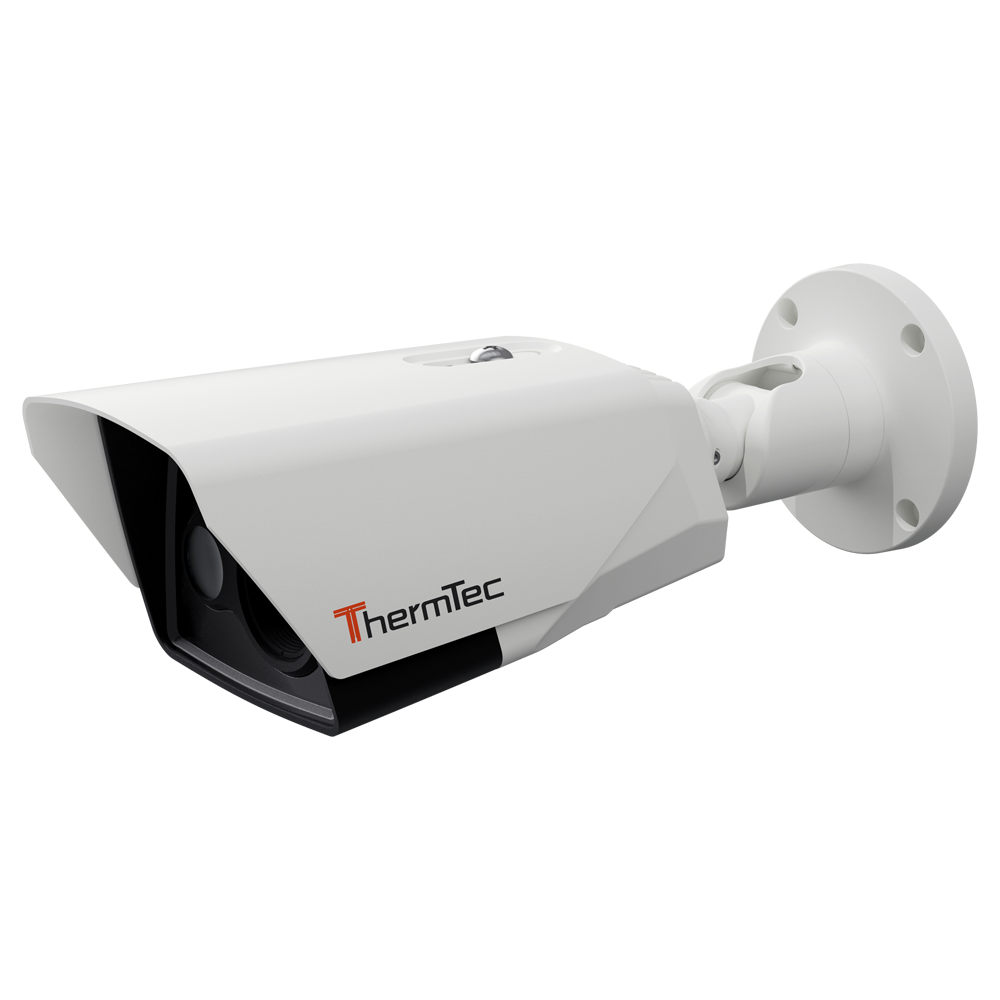

ThermTec TH-HM310X Cámara Bullet Biespectro Térmica 384×288 + 4 Mpx

ThermTec TH-HM310X: cámara bullet biespectro térmica de largo alcance con fusión de imagen y análisis inteligente

La ThermTec TH-HM310X es una cámara bullet biespectro de protección perimetral que integra un módulo térmico con sensor VOx no refrigerado de 384×288 px y un módulo visible CMOS de 4 Mpx, ofreciendo fusión de imagen, análisis de comportamiento (VCA), detección de incendio y medición de temperatura en un único equipo con protección IP67 y protección eléctrica TVS 6000 V.

Descargar ficha técnica (PDF)

Los rangos DORI indicados son valores de referencia calculados según el criterio de Johnson y pueden variar en función de las condiciones ambientales reales.

Módulo térmico: sensor VOx no refrigerado de alta sensibilidad

El módulo térmico de la TH-HM310X incorpora un detector de plano focal (FPA) de tipo VOx sin refrigerar con una resolución de 384×288 píxeles y un tamaño de píxel de 12 µm. La sensibilidad térmica (NETD) es de ≤25 mK a 25 °C con apertura F1.0, lo que permite detectar diferencias de temperatura muy pequeñas en condiciones de escasa iluminación o niebla. El rango espectral cubre la banda LWIR de 8 a 14 µm. La lente térmica de 10 mm de distancia focal es motorizada y admite enfoque automático y manual, con un ángulo de visión horizontal de 25,9° y vertical de 19,6°. El sistema aplica corrección de uniformidad mediante obturador automático o manual y corrección de fondo, garantizando una imagen térmica homogénea a lo largo del tiempo.

Módulo visible: sensor CMOS 4 Mpx de escaneo progresivo

El canal óptico visible integra un sensor CMOS de 1/2,8″ con escaneo progresivo y resolución de 4 Mpx (2592×1536 píxeles), suficiente para capturar detalles finos de personas y vehículos en condiciones de iluminación adecuadas. La lente de 4 mm de distancia focal proporciona un ángulo de visión de 54° horizontal y 29° vertical, complementando el campo más estrecho del canal térmico. La máscara de privacidad es configurable de forma independiente en cada sensor.

Procesamiento y fusión de imagen

La TH-HM310X aplica sobre la imagen térmica los algoritmos AGC (control automático de ganancia), IDE (mejora de detalles), 3D DNR (reducción de ruido tridimensional) y HDR para maximizar el contraste en escenas complejas. Adicionalmente incorpora mejora por súper resolución en tiempo real. La fusión de imagen combina la información térmica y visible en una sola vista, facilitando la interpretación del operador. El equipo ofrece 9 paletas de color seleccionables (blanco caliente, negro caliente, óxido, arcoíris, entre otras). El estabilizador electrónico de imagen (EIS) está disponible de forma mutuamente excluyente con todas las funciones inteligentes, salvo la función VCA en el canal térmico.

Funciones inteligentes: VCA, detección de incendio y medición de temperatura

El motor de análisis de vídeo (VCA) soporta cuatro tipos de eventos: detección de movimiento, cruce de línea, intrusión y entrada/salida de área. La detección de incendio está integrada de fábrica en el canal térmico. La función de medición de temperatura cubre tres modalidades (punto, línea y área) con un rango de -20 °C a +135 °C y una precisión de ±8 °C, útil en aplicaciones industriales y de vigilancia de infraestructuras críticas.

Conectividad, almacenamiento y alarmas

La interfaz de red es RJ45 10M/100M Ethernet con auto-adaptación. El almacenamiento local admite tarjetas MicroSD de hasta 512 GB. Las entradas/salidas de alarma son 2 entradas y 2 salidas. El audio dispone de 1 entrada (impedancia 35 kΩ) y 1 salida (impedancia 600 Ω). La alimentación es dual: DC 12 V o PoE, con un consumo inferior a 5 W (sin IR ni calefactor).

Construcción y rangos DORI

La cámara presenta dimensiones de 366×116×100 mm y un peso inferior a 2 kg. La carcasa cuenta con protección IP67 frente a polvo y agua, y protección eléctrica mediante supresores TVS de 6000 V contra rayos, sobretensiones y transitorios. La temperatura de operación es de -20 °C a +60 °C, personalizable hasta -40 °C. La humedad de operación admitida es inferior al 90 % de humedad relativa sin condensación. Según la tabla DORI basada en el criterio de Johnson, el rango de detección de vehículos (1,4×4 m) alcanza los 778 m, el de reconocimiento de vehículos 194 m y el de identificación 97 m; para personas (1,8×0,5 m) la detección llega a 278 m, el reconocimiento a 69 m y la identificación a 35 m.
