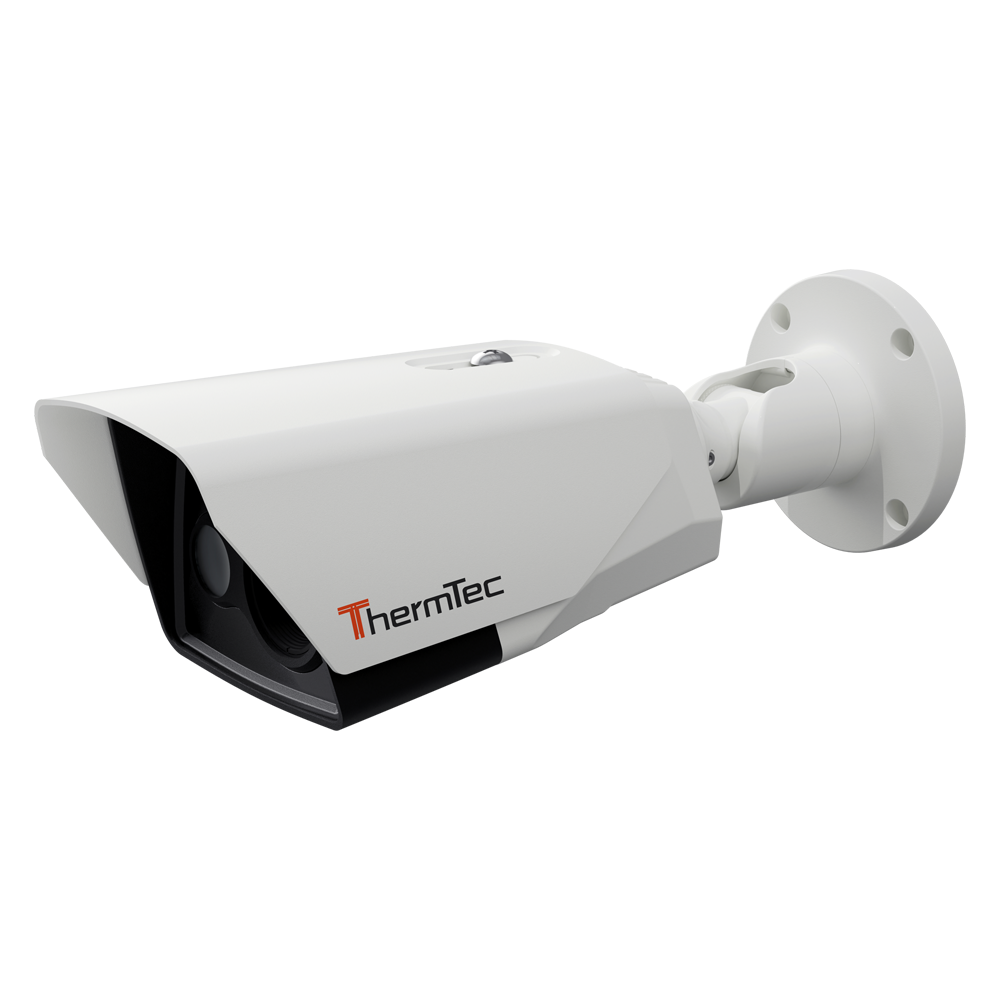

ThermTec TH-HM307X Cámara Bullet Biespectro Térmica 384×288 + 4Mpx Visible

ThermTec TH-HM307X: vigilancia perimetral biespectro con fusión térmica y visible

La ThermTec TH-HM307X es una cámara IP bullet biespectro de la serie HM3X diseñada para la protección perimetral de instalaciones críticas. Combina un módulo térmico VOx sin refrigerar de 384×288 píxeles con un módulo visible CMOS de 4 Mpx, ofreciendo fusión de imagen, análisis inteligente de vídeo (VCA), detección de incendio y medición radiométrica de temperatura en un único dispositivo compacto con alimentación dual y robustez IP67.

Descargar ficha técnica (PDF)

Los rangos DORI indicados se calculan según el criterio de Johnson y son orientativos; el rendimiento real puede variar en función de las condiciones ambientales.

Módulo térmico VOx sin refrigerar

El corazón térmico de la TH-HM307X es un detector de plano focal (FPA) VOx sin refrigerar con una resolución de 384×288 píxeles y un tamaño de píxel de 12 µm. Su sensibilidad térmica NETD es de ≤25 mK a 25 °C con apertura F1.0, lo que le permite detectar diferencias de temperatura mínimas incluso en condiciones ambientales adversas. El rango espectral LWIR cubre de 8 a 14 µm. La lente de 7 mm con enfoque motorizado auto/manual proporciona un ángulo de visión de 36,4° × 27,7°, alcanzando una distancia de detección de vehículos (1,4 × 4 m) de hasta 544 m y de personas (1,8 × 0,5 m) de hasta 194 m según el criterio de Johnson.

Módulo visible de 4 Mpx

El canal visible integra un sensor CMOS de escaneo progresivo de 1/2,8″ con resolución de 4 Mpx (2592×1536 píxeles). La lente fija de 4 mm ofrece un amplio ángulo de visión de 80° × 56,7°, ideal para capturar contexto visual detallado que complementa la imagen térmica. La combinación de ambos módulos, junto con la función de fusión de imagen (image fusion), permite al operador obtener una vista enriquecida con la información radiométrica superpuesta sobre la imagen en color.

Procesamiento y efectos de imagen

El módulo térmico aplica AGC, IDE, 3D DNR y HDR para optimizar automáticamente el contraste, el brillo y la nitidez de la imagen. La función de súper resolución en tiempo real mejora el detalle percibido. El usuario dispone de 9 paletas de color —blanco caliente, negro caliente, óxido, arcoíris, entre otras— para adaptar la visualización al escenario operativo. La corrección de uniformidad se realiza mediante obturador automático o manual, además de corrección de fondo. La máscara de privacidad es configurable tanto en el sensor térmico como en el visible. El estabilizador electrónico de imagen (EIS) es mutuamente excluyente con todas las funciones inteligentes, excepto la función VCA en el canal térmico.

Análisis inteligente de vídeo (VCA) y detección de incendio

La TH-HM307X incorpora cuatro tipos de funciones VCA: detección de movimiento, cruce de línea, intrusión y entrada/salida de área. Estas reglas pueden configurarse de forma independiente para maximizar la eficacia de la detección perimetral y minimizar las falsas alarmas. Además, la cámara incluye detección de incendio y capacidad de medición radiométrica de temperatura en tres modalidades: punto, línea y área, con un rango de medición de −20 °C a +135 °C y una precisión de ±8 °C.

Conectividad, almacenamiento y alimentación

La interfaz de red es RJ45 10M/100M Ethernet auto-adaptable, compatible con alimentación PoE o DC 12 V, con un consumo máximo de menos de 5 W (sin IR ni calefactor). El almacenamiento local se realiza mediante tarjeta MicroSD de hasta 512 GB. Dispone de 2 entradas y 2 salidas de alarma, así como 1 entrada de audio (35 kΩ) y 1 salida de audio (600 Ω). La protección eléctrica TVS de 6000 V protege el equipo frente a rayos, sobretensiones y transitorios. El rango de temperatura de operación es de −20 °C a +60 °C, ampliable a −40 °C en versión personalizada.

Diseño y robustez

Con un formato bullet compacto de 366 × 116 × 100 mm y un peso inferior a 2 kg, la TH-HM307X está concebida para instalaciones en exteriores exigentes. El nivel de protección ambiental IP67 garantiza la estanqueidad frente al polvo y la inmersión temporal en agua, mientras que la protección TVS 6000 V asegura la continuidad del servicio ante perturbaciones eléctricas severas.
