Terminal de control de red Dsppa PAVA9002 para sistemas integrados de megafonía y alarma de voz compatibles con EN54-16. Conecta amplificadores, micrófonos de aviso y micrófonos de bomberos mediante LAN con conmutación automática de alimentación principal y de reserva.
100 disponibles
El Dsppa PAVA9002 es un terminal de control de red diseñado para sistemas integrados de megafonía y alarma de voz compatibles con EN54-16. Conecta mediante LAN el amplificador principal, los amplificadores de expansión, los micrófonos de aviso remoto y los micrófonos de bomberos, ofreciendo transmisión fiable, alimentación redundante y gestión centralizada desde PC.
Este terminal requiere alimentación estabilizada DC 24 V / 2,5 A. El retardo de un solo salto desde el host hasta el amplificador de expansión es de 75 ms; el retardo real puede verse afectado por el entorno de red. El modo de envío del host solo es compatible con LAN y no permite cruzar segmentos de red.

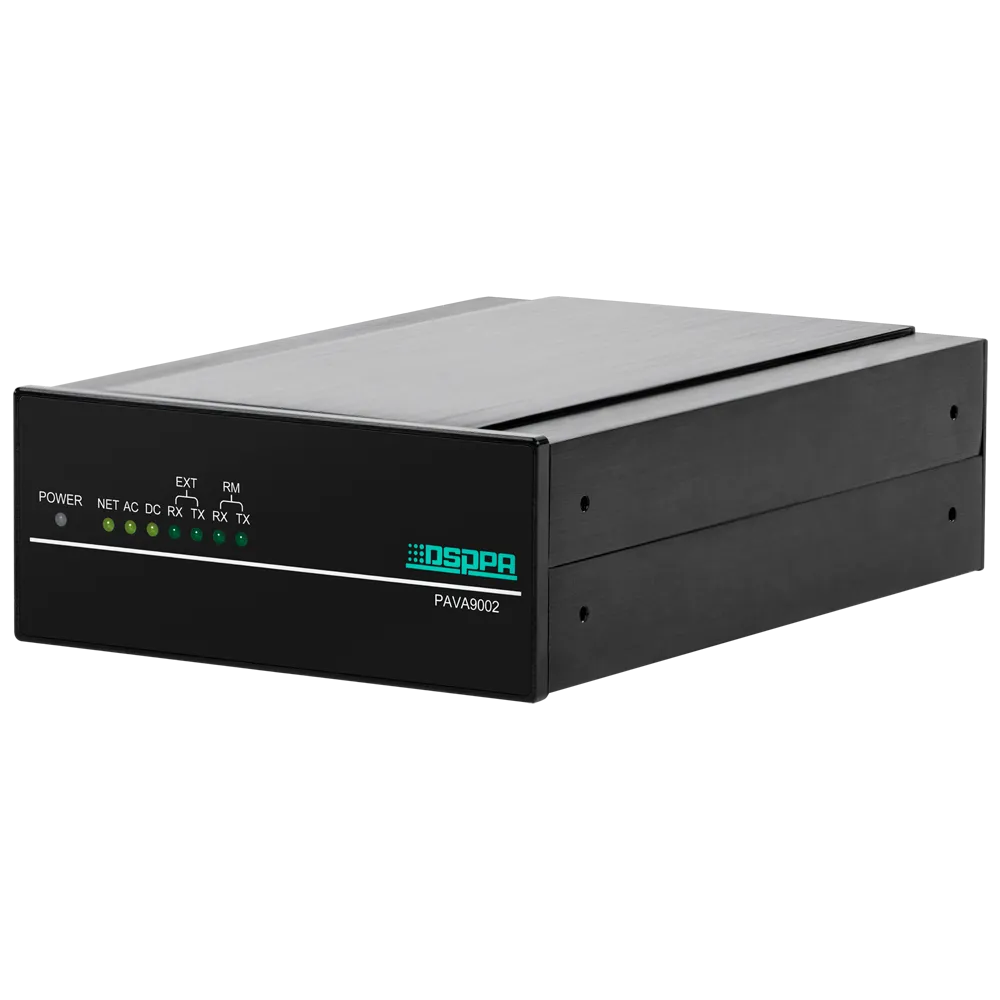

La carcasa del PAVA9002 está fabricada en aluminio moldeado con panel frontal acrílico, lo que garantiza robustez y una integración estética en instalaciones profesionales. Mediante el accesorio opcional PAVA9002S es posible combinar entre 1 y 4 unidades en un dispositivo de montaje en rack de 1U de altura, facilitando instalaciones en armario técnico.

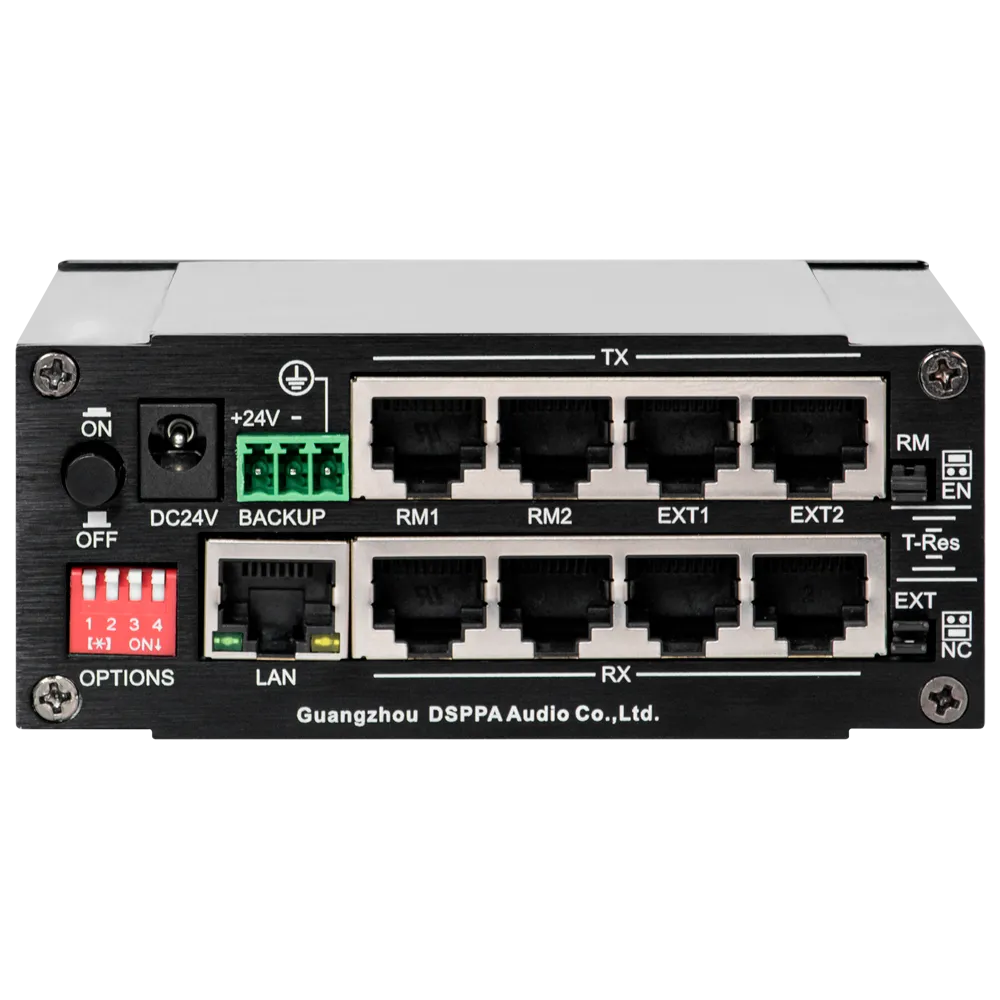

El terminal incorpora 8 interfaces RJ45-CAN bus organizadas en cuatro grupos: EXT1/EXT2 TX para el modo de envío del host (bus CAN y dos salidas balanceadas), EXT1/EXT2 RX para el modo de recepción de amplificadores de expansión (bus CAN y dos entradas balanceadas), RM1/RM2 TX para el modo de envío del micrófono de aviso remoto (bus CAN y una salida balanceada), y RM1/RM2 RX para el modo de recepción del micrófono del host (bus CAN y una entrada balanceada). Cada puerto admite la cascada de hasta 3 dispositivos con transmisión estable a 300 m, o bien un único dispositivo a hasta 600 m.
El PAVA9002 opera en cuatro modos independientes: modo de envío del host (multidifusión, solo LAN, compatible con 1 a 30 amplificadores de expansión); modo de recepción de amplificador de expansión (compatible con LAN y cruce de segmentos, 1 a 30 unidades); modo de envío del micrófono de aviso remoto (unidifusión, cruce de segmentos, hasta 4 dispositivos simultáneos, máximo 8 micrófonos con terminales de red); y modo de recepción del micrófono del host (unidifusión, compatible con LAN). Los modos de envío y recepción del host pueden funcionar de forma simultánea.

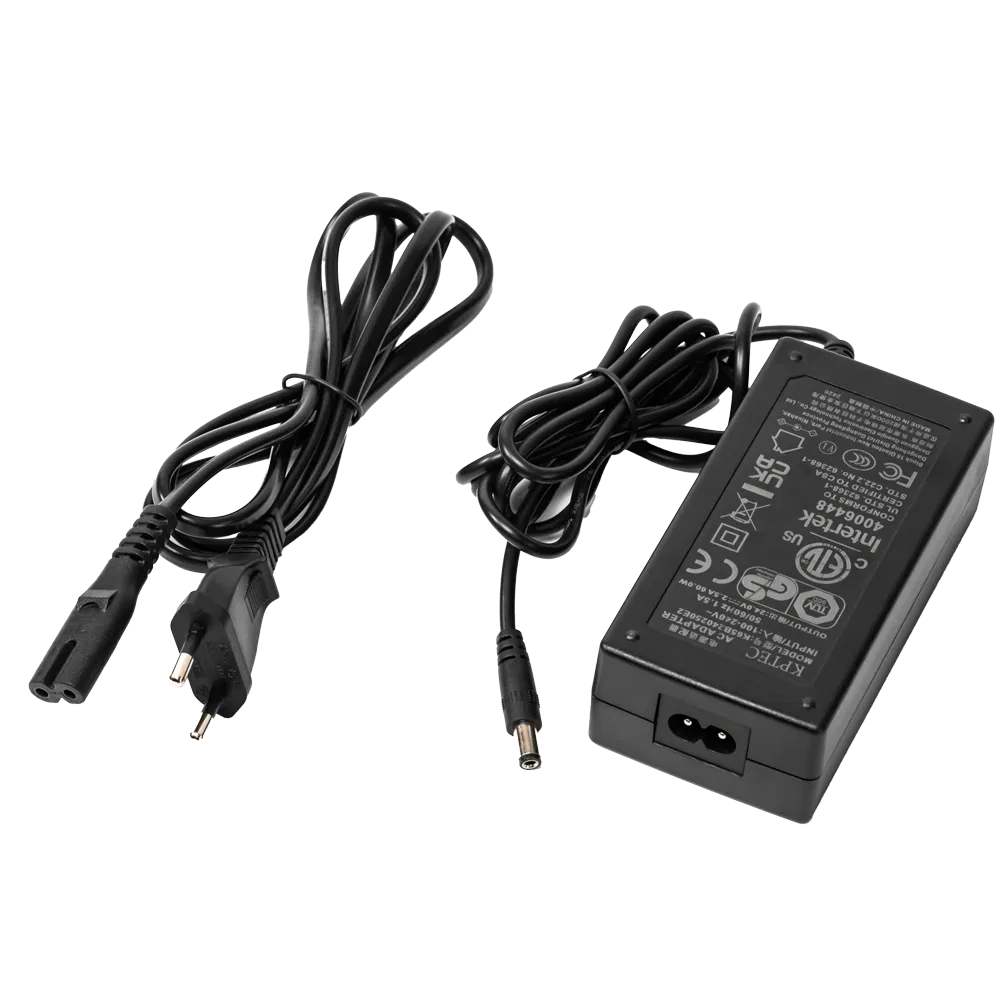

El terminal acepta una tensión de operación de DC 21 V a 28 V con alimentación nominal de DC 24 V / 2,5 A. Dispone de una entrada de alimentación de reserva DC 24 V / 2,5 A con conmutación automática, garantizando la continuidad del servicio ante un fallo de la red eléctrica. El adaptador de red acepta AC 110 V – 240 V a 50/60 Hz.

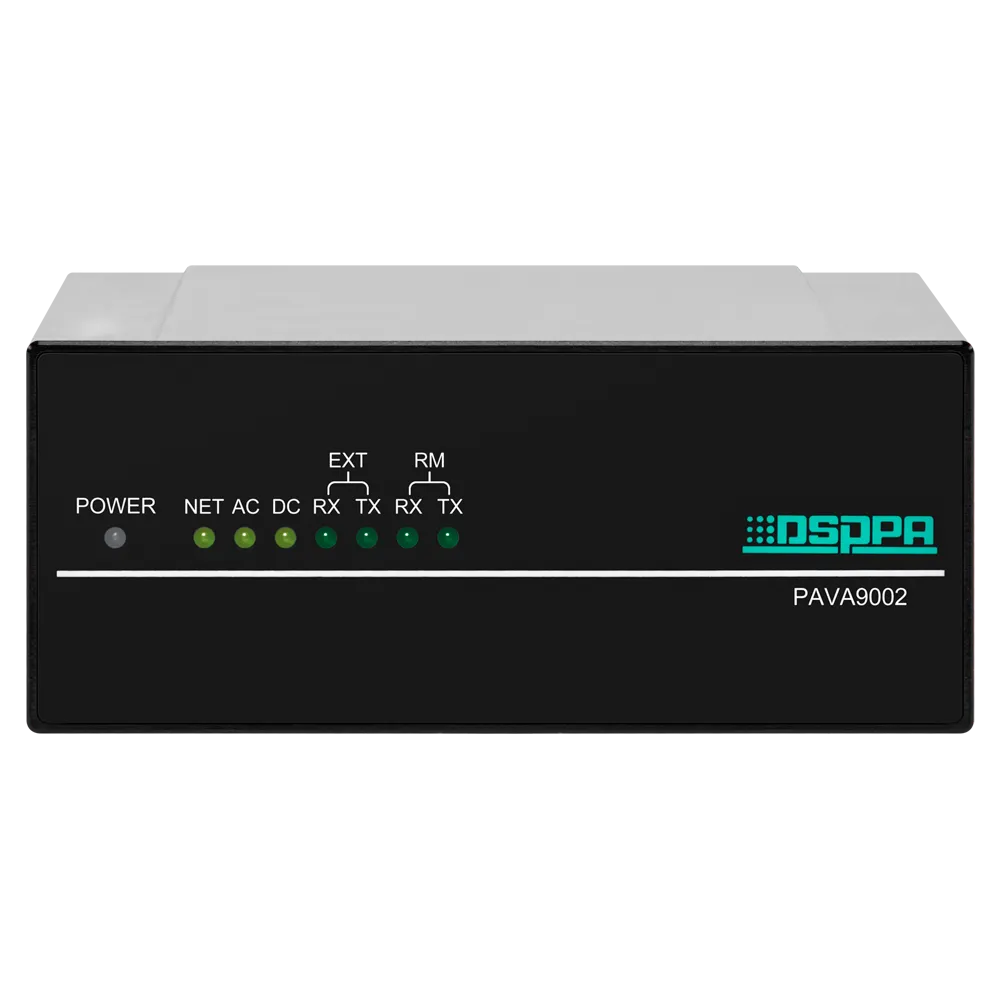

La configuración se realiza mediante interruptores DIP para el enlace con otros dispositivos y la selección de modo. La gestión remota se efectúa a través de un cliente PC con acceso por contraseña, permitiendo modificar la información IP, el nombre del dispositivo y actualizar el firmware del terminal. El panel frontal incluye indicadores LED diferenciados para el estado de alimentación, red, AC, DC y cada uno de los cuatro modos de interfaz.
| Modelo | PAVA9002 |
|---|---|
| Compatibilidad de sistema | EN54-16 |
| Interfaces RJ45-CAN bus | 8 (4 grupos: EXT1/EXT2 TX, EXT1/EXT2 RX, RM1/RM2 TX, RM1/RM2 RX) |
| Sensibilidad de entrada — interfaz RM (RJ45) | ±3000 mV (±300 mV) |
| Alimentación bus RM | DC 48 V (±5 V) |
| Sensibilidad de entrada — interfaz EXT RX (RJ45) | ±1500 mV (±150 mV) |
| Respuesta en frecuencia — modo recepción host | 100 Hz – 12 kHz (±3 dB) |
| Respuesta en frecuencia — modo envío host | 50 Hz – 16 kHz (±3 dB) |
| Distorsión | < 1 % (dentro de la banda de respuesta en frecuencia) |
| Relación señal/ruido (ponderada A) | ≥ 76 dB |
| Tensión de operación | DC 21 V – 28 V |
| Alimentación nominal | DC 24 V / 2,5 A (±3 V) |
| Alimentación de reserva | DC 24 V / 2,5 A con conmutación automática |
| Nivel de salida — modo envío host (RJ45) | ±1500 mV (±150 mV) |
| Nivel de salida — interfaz micrófono modo envío host (RJ45) | ±3000 mV (±300 mV) |
| Tensión del adaptador | AC 110 V – 240 V 50/60 Hz |
| Temperatura de funcionamiento | -20 °C – +50 °C |
| Humedad de funcionamiento | 20 % – 80 % HR, sin condensación |
| Dimensiones del aparato | 165 × 115 × 55 mm |
| Dimensiones del embalaje | 295 × 241 × 115 mm |
| Peso neto | 0,65 kg |
| Peso bruto | 2,0 kg |
El Dsppa PAVA9002 está concebido para instalaciones que requieran un sistema de megafonía y alarma de voz certificado EN54-16, tales como edificios de oficinas, centros comerciales, hospitales, aeropuertos, instalaciones industriales y cualquier entorno donde la normativa exija evacuación por voz con redundancia de alimentación y gestión en red. Se integra de forma nativa con la gama PAVA9500 de Dsppa, permitiendo ampliar el sistema de forma modular.
