Central de detección de incendios analógica direccionable con 2 lazos Fire-Speed, capacidad para 398 detectores y 198 módulos (199 sensores + 99 módulos por lazo), hasta 596 puntos direccionables. Pantalla TFT True Color 480×272 píxeles, síntesis vocal multilingüe, comunicación IP con CMS (4 canales), fuente switching 5 A, alojamiento para 2×12 V/12 Ah. Certificada EN 54-2:1997+A1:2006 y EN 54-4:1997+A2:2006. Armario aluminio-metal, IP30, 441×347×149 mm, 6,2 kg.

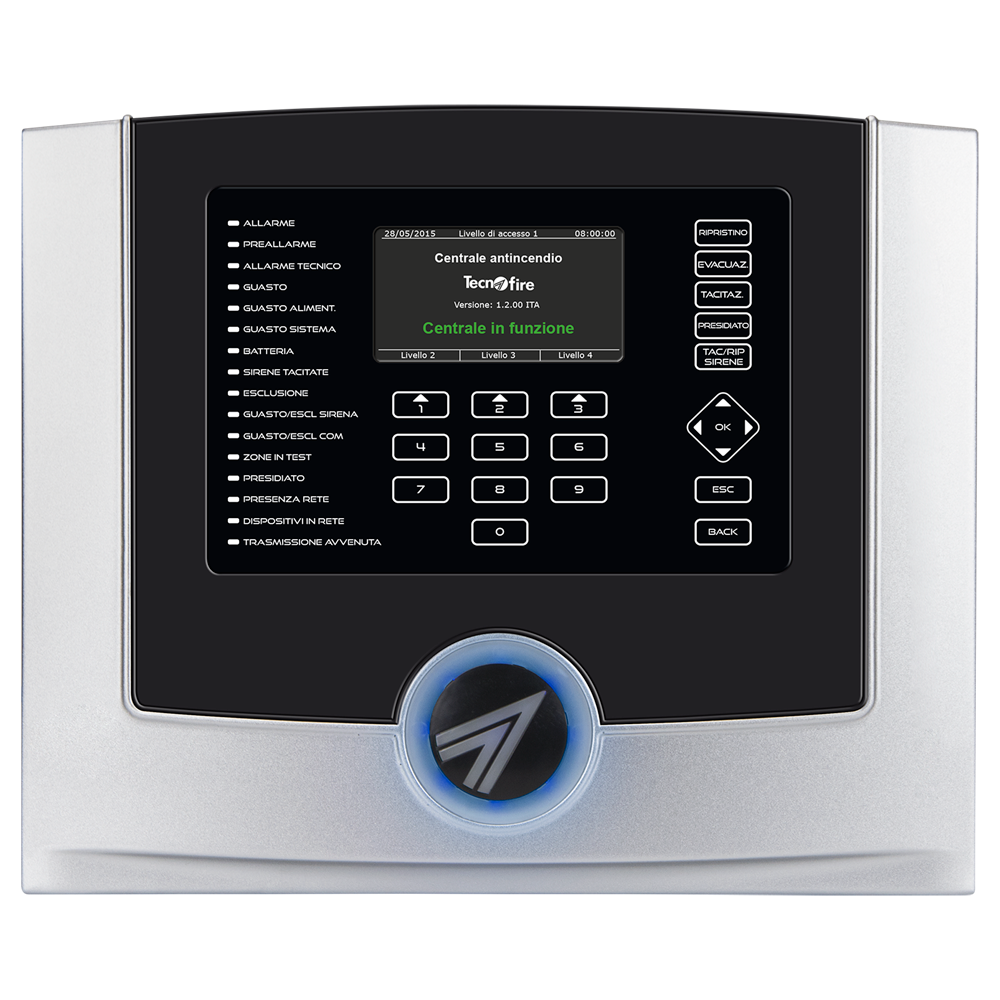

La Tecnofire TF-TFA2-596-PT es una central de detección de incendios analógica direccionable equipada con 2 lazos de detección Fire-Speed, capaz de gestionar hasta 596 puntos direccionables (398 detectores y 198 módulos), con interfaz de usuario en pantalla TFT True Color, síntesis vocal multilingüe y comunicación IP integrada con CMS. Su fuente de alimentación conmutada modular de 5 A y el alojamiento para dos baterías de 12 V/12 Ah garantizan una alimentación robusta y continuada.
Cada uno de los 2 lazos Fire-Speed soporta hasta 199 sensores analógicos direccionables y 99 módulos, lo que totaliza 398 detectores y 198 módulos gestionables. El sistema administra 300 zonas de detección (incendio o técnicas) y 100 zonas virtuales adicionales. La memoria de eventos tiene capacidad para 4.096 registros, con 4 niveles de acceso y 10 códigos de acceso configurables.
La central admite hasta 200 fórmulas para la gestión dinámica de estados funcionales, 100 planes de alarma, 32 franjas temporales y un calendario civil de 4 años programables. Dispone de 2 relés especializados y 3 programables, 3 salidas Open Collector programables y 1 salida controlada para sirena con reset independiente. La modalidad de sistema vigilado es programable.
La pantalla TFT True Color de 480×272 píxeles proporciona una visualización gráfica clara del estado del sistema. Incorpora síntesis vocal con diccionario multilingüe, teclado de programación y gestión, señalización mediante LED y altavoz de señal acústica multifuncional. La generación automática de informes facilita la documentación de eventos para el instalador y el usuario final.
La sección de telecomunicaciones integra interfaz Ethernet estándar 802.3 con vector IP y criptografía AES de 128 bit. Ofrece 4 canales de comunicación (Local Server, Remote Server, Tecnoserver, Call back), 8 comunicadores, hasta 16 direcciones IP (2 por comunicador), 5 protocolos de comunicación, 13 categorías de sucesos transmisibles y lista de eventos de 64 elementos. El BUS serie RS485 (1 Master + 1 Slave) permite conectar hasta 15 unidades de expansión: repetidor de central, repetidor sinóptico y combinador telefónico. También gestiona impresora serie.
La fuente switching modular tipo A opera a 230 V AC (+10/−15 %, 50 Hz) con una corriente máxima absorbida de 700 mA AC y suministra 5 A @ 27,6 V DC con un ripple máximo de ≤150 mV pp. La protección de baterías se realiza mediante fusible T-1,6 A; la clase de inflamabilidad de la batería es V-2 o superior, con resistencia interna máxima de 1,5 Ω y tensión de desactivación por debajo de 17,6 V. El tiempo de recarga para 2×12 V/7 Ah es del 100 % en 24 horas. El armario aloja 2 baterías de 12 V/12 Ah.
El contenedor es de aluminio y metal con grado de protección IP30 y clase medioambiental 3K5 (EN 60721-3-3:1995). Las dimensiones son 441×347×149 mm con un peso de 6,2 kg sin batería. La temperatura de ejercicio oscila entre +5 °C y +40 °C con una humedad relativa del 10 % al 93 % sin condensación.
La central está certificada conforme a EN 54-2:1997+A1:2006 (central) y EN 54-4:1997+A2:2006 (fuente de alimentación), con número de certificación 0051-CPR-0444, emitido por el organismo de certificación IMQ. Número de declaración: 015_TFA1-298. Año del marcado CE: 2014.
| Detectores totales | 398 |
|---|---|
| Módulos totales gestionables | 198 |
| Zonas totales gestionables | 300 |
| Zonas virtuales | 100 |
| Relés especializados / programables | 2 / 3 |
| Open Collector programables | 3 |
| Salida sirena / Reset | 1 / 1 |
| Pantalla | TFT True Color 480×272 píxeles |
| Síntesis vocal | Diccionario multilingüe |
| Bucles de detección | 2 |
| BUS serie RS485 | 1 Master BUS + 1 Slave BUS |
| Capacidad memoria de eventos | 4.096 |
| Niveles de acceso | 4 |
| Códigos de acceso | 10 |
| Modalidad sistema vigilado | Programable |
| Protocolo bucle de detección | Fire-Speed |
| Protocolo BUS RS485 | Fire-Bus |
| Fórmulas | 200 |
| Planes de alarma | 100 |
| Franjas temporales | 32 |
| Años civiles programables | 4 |
| Expansión BUS RS485 (máx. 15 unidades) | Repetidor de central, repetidor sinóptico, combinador telefónico |
| Impresora serie | Gestión |
| Consumo CPU | 200 mA @ 24 V DC |
| Salidas eléctricas | Máx. 50 mA |
| Tensión alimentación bucle | 20 V … 27,6 V DC |
| Tensión alimentación BUS RS485 | 20 V … 27,6 V DC |
| Tensión alimentación sirenas | 20 V … 27,6 V DC |
| Alimentador modular | Tipo A (switching) |
| Tensión de alimentación | 230 V AC +10/−15 % 50 Hz |
| Corriente máxima absorbida | 700 mA AC |
| Valores nominales | 5 A @ 27,6 V DC |
| Corriente máxima suministrable | 5 A |
| Ripple máximo | ≤150 mV pp |
| Protección baterías | Fusible T-1,6 A |
| Clase de inflamabilidad batería | V-2 o superior |
| Resistencia interna batería | Máx. 1,5 Ω |
| Tensión de desactivación batería | Vbat < 17,6 V |
| Tiempo de recarga (2×12 V/7 Ah) | 100 % en 24 horas |
| Clase medioambiental | 3K5 EN 60721-3-3:1995 |
| Temperatura de ejercicio | +5 °C … +40 °C |
| Humedad relativa | 10 % … 93 % (sin condensación) |
| Alojamiento baterías | 2×12 V/12 Ah |
| Grado de protección | IP30 |
| Contenedor | Aluminio – Metal |
| Dimensiones (L×A×P) | 441×347×149 mm |
| Peso (sin batería) | 6,2 kg |
| Interfaz Ethernet | Estándar 802.3 |
| Vector | IP |
| Canales de comunicación | Local Server, Remote Server, Tecnoserver, Call back |
| Comunicadores | 8 |
| Direcciones IP | 16 (2 por comunicador) |
| Sucesos transmisibles | 13 categorías |
| Protocolos de comunicación | 5 |
| Criptografía | AES 128 bit |
| Lista de eventos | 64 elementos |
| Certificación central | EN 54-2:1997+A1:2006 |
| Certificación fuente de alimentación | EN 54-4:1997+A2:2006 |
| Número de certificación | 0051-CPR-0444 |
| Año marcado CE | 2014 |
| Número de declaración | 015_TFA1-298 |
| Organismo de certificación | IMQ |
La sufijo «-PT» identifica la variante con módulo de comunicación IP integrado. Consulte con su instalador la compatibilidad con el resto de dispositivos Tecnofire de su instalación.
