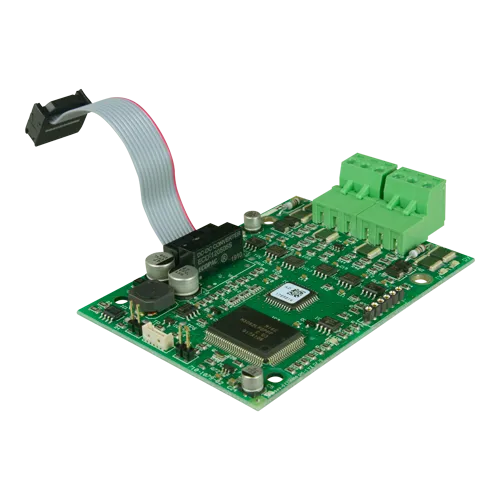

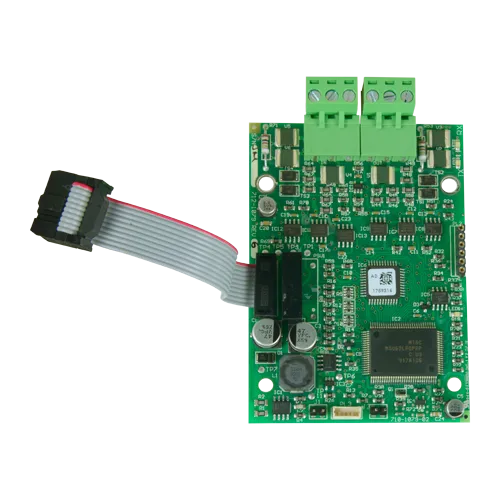

La tarjeta de red ADV-MXP-509 constituye un módulo de conectividad esencial para la integración de centrales de detección de incendios MxPro 5 en redes corporativas y sistemas de gestión centralizada. Este accesorio permite la comunicación bidireccional mediante protocolo Ethernet, facilitando la supervisión remota y el control de instalaciones de protección contra incendios desde centros de control o plataformas de gestión técnica.

Diseñada por Advanced Electronics, fabricante británico con más de 30 años de experiencia en sistemas analógicos direccionables, la tarjeta ADV-MXP-509 ofrece una solución robusta para instaladores profesionales y empresas de mantenimiento que requieren implementar arquitecturas de red en edificios terciarios, instalaciones industriales y complejos con múltiples centrales de incendio.

Características técnicas y funcionalidades

La tarjeta de red ADV-MXP-509 incorpora un puerto Ethernet RJ-45 con soporte para velocidades de transmisión estándar, permitiendo la integración en infraestructuras LAN existentes sin necesidad de cableado específico adicional. El módulo se instala directamente en la placa base de las centrales MxPro 5, ocupando una ranura de expansión diseñada para accesorios de comunicación.

Entre sus capacidades destacan la transmisión de eventos en tiempo real, acceso remoto para programación y diagnóstico, sincronización horaria mediante NTP, y generación de informes de estado del sistema. La configuración se realiza mediante el software de gestión Advanced, permitiendo asignar direcciones IP estáticas o dinámicas según los requisitos de la red corporativa.

El módulo ADV-MXP-509 cumple con las directivas europeas de compatibilidad electromagnética (EMC) y lleva marcado CE, garantizando su integración conforme a los estándares de la serie UNE-EN 54 para equipos de detección y alarma de incendios. Su diseño contempla protecciones contra sobretensiones y filtrado de interferencias, aspectos críticos en entornos industriales con elevado ruido eléctrico.

Aplicaciones profesionales en sistemas contra incendios

La tarjeta de comunicación ADV-MXP-509 resulta especialmente valiosa en instalaciones que requieren supervisión continua desde centros de control remoto, como hospitales, centros comerciales, campus universitarios o polígonos industriales con múltiples edificaciones. Permite la integración con sistemas BMS (Building Management Systems) y plataformas SCADA, facilitando la gestión unificada de todos los subsistemas de seguridad.

Para empresas mantenedoras certificadas según RIPCI, este módulo simplifica las labores de verificación trimestral y mantenimiento integral, al permitir acceso remoto para consulta de históricos de eventos, verificación del estado operativo de detectores y módulos, y descarga de registros de alarmas sin necesidad de desplazamiento físico a la instalación.

En arquitecturas multi-sede, la tarjeta ADV-MXP-509 posibilita la creación de redes de centrales interconectadas, donde eventos en una ubicación pueden visualizarse y gestionarse desde cualquier punto de la red. Esta capacidad resulta fundamental en organizaciones con responsables de seguridad centralizados que supervisan múltiples emplazamientos geográficamente distribuidos.

Instalación y compatibilidad del sistema

La instalación de la tarjeta ADV-MXP-509 requiere conocimientos técnicos especializados en sistemas analógicos direccionables y debe ser realizada exclusivamente por instaladores habilitados conforme al Reglamento de Instalaciones de Protección contra Incendios. El proceso incluye la inserción física del módulo en la ranura correspondiente de la central MxPro 5, configuración de parámetros de red mediante el software de programación, y verificación de la comunicación con el servidor o estación de supervisión.

La tarjeta es compatible con todas las versiones de centrales MxPro 5, incluyendo modelos de 1, 2, 4 y 8 lazos, manteniendo plena funcionalidad independientemente de la configuración de detectores, módulos de entrada/salida o dispositivos direccionables instalados en el sistema. No afecta a la capacidad de direcciones del lazo ni interfiere con otros accesorios como módulos de red RS-485 o tarjetas de salidas auxiliares.

Para garantizar el correcto funcionamiento en instalaciones críticas, se recomienda implementar arquitecturas de red redundantes con switches gestionables que soporten VLAN y calidad de servicio (QoS), asegurando que los paquetes de datos del sistema de detección de incendios mantengan prioridad sobre otros tráficos de red corporativa.
