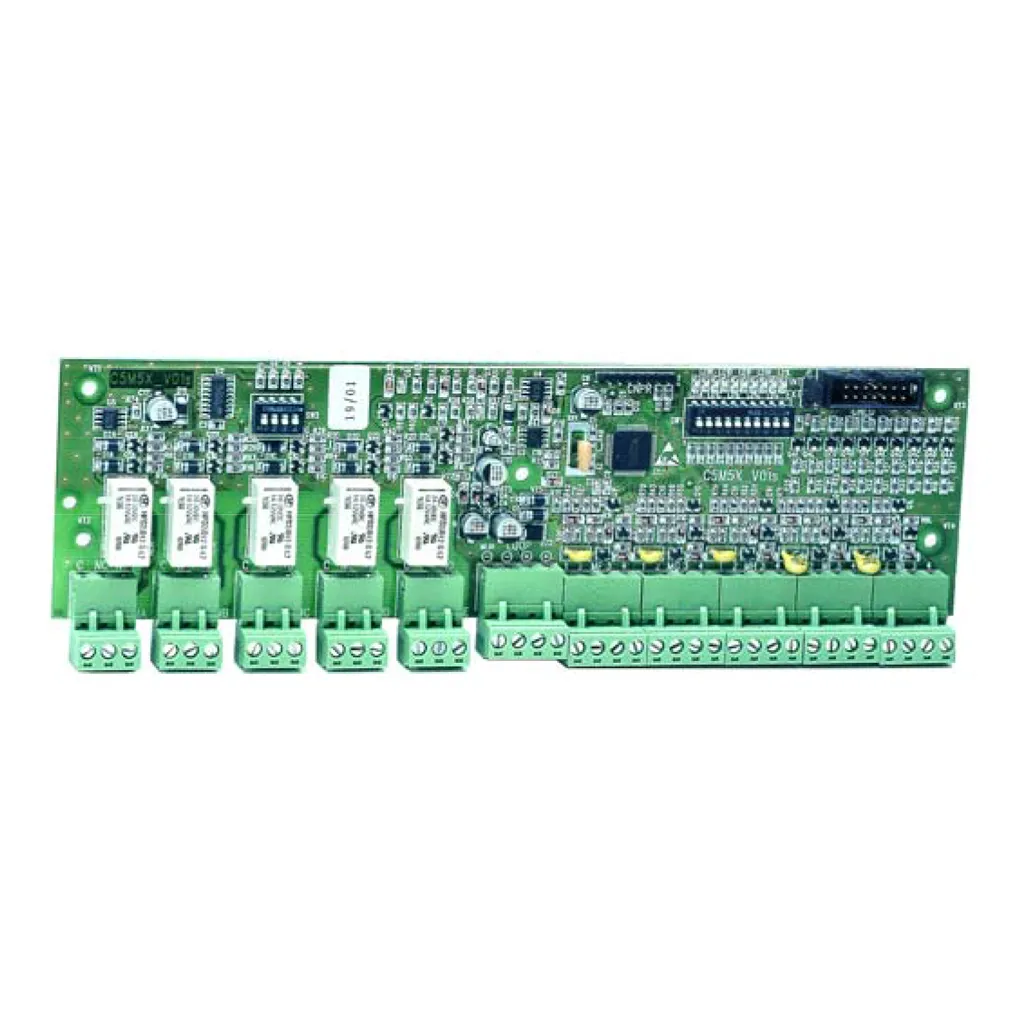

La tarjeta Notifier MCX-55ME integra 5 módulos de salida de relé tipo CMX-2 (contacto libre de potencial FORMA C) y 5 módulos de entrada supervisados tipo MMX-1, compatible con todas las centrales Notifier con bus analógico de dos hilos. Ocupa 6 U en rack 19″ y ocupa 10 direcciones consecutivas del bus. Alimentación entre 15 y 30 Vdc y consumo en reposo de 4 mA con LED intermitente.
La tarjeta Notifier MCX-55ME concentra en formato rack 19″ (6 U) cinco módulos de salida de relé FORMA C y cinco módulos de entrada supervisados, ofreciendo compatibilidad con todas las centrales Notifier de bus analógico de dos hilos mediante protocolos CLIP y OPAL.
La resistencia final de línea de 47 kΩ — 5% — 1/4 W necesaria para la supervisión en circuito de 2 hilos se suministra incluida con el equipo.
Cada uno de los cinco módulos de salida CMX-2 dispone de un contacto libre de potencial FORMA C (NA/NC) capaz de conmutar hasta 2 A en carga resistiva o 0,6 A en carga inductiva, ambos a 30 Vdc. Esto permite controlar directamente sirenas, pulsadores de disparo, cerraduras u otros dispositivos de campo sin necesidad de relés externos.
Los cinco módulos de entrada MMX-1 supervisan el estado de contactos Normalmente Abierto (NA) con dos configuraciones de cableado: circuito de 2 hilos con resistencia final de línea de 47 kΩ (incluida) o circuito de 4 hilos en bucle cerrado, garantizando la detección de cortes o cortocircuitos en la línea.
La dirección base de las 10 posiciones que ocupa la tarjeta en el bus se configura mediante los microinterruptores SW-2, seleccionando el dígito de las decenas. Los microinterruptores SW-1 permiten anular de forma individual cualquiera de los 10 módulos (A–L), facilitando instalaciones parciales o el mantenimiento sin afectar al resto del sistema.
Cada módulo dispone de un LED de indicación de estado. Mediante el puente J1 es posible conmutar la señalización al conector CNLD, que admite hasta 10 LEDs externos limitados por resistencia a un máximo de 5 mA por LED. La orden de activación de dichos LEDs se gestiona desde la propia central.
| Protocolo | CLIP / OPAL |
|---|---|
| Módulos de salida | 5 × CMX-2 (relé FORMA C) |
| Módulos de entrada | 5 × MMX-1 (supervisados NA) |
| Alimentación | 15 – 30 Vdc (típico 24 Vdc) |
| Consumo en reposo (sin comunicación) | 3 mA a 24 Vdc |
| Consumo en reposo (con comunicación y LED) | 4 mA a 24 Vdc |
| Carga resistiva máx. por relé | 2 A @ 30 Vdc |
| Carga inductiva máx. por relé | 0,6 A @ 30 Vdc |
| Resistencia final de línea incluida | 47 kΩ — 5% — 1/4 W |
| Corriente máxima LED externo (CNLD) | 5 mA por LED |
| Direcciones de bus utilizadas | 10 consecutivas |
| Dimensiones | 233 × 70 × 30 mm |
| Montaje | Rack 19″ — 6 U |
La MCX-55ME es idónea para instalaciones de detección de incendio que requieran concentrar en un único módulo de bus la supervisión de múltiples contactos de campo (pulsadores, detectores convencionales, módulos de zona) junto con el control de dispositivos de salida (sirenas, válvulas, actuadores), especialmente en edificios donde se empleen centrales Notifier analógicas de dos hilos con protocolos CLIP u OPAL.
