Cámara termográfica IP tipo bullet con sensor VOx no refrigerado de 384×288 píxeles y paso de píxel de 17 μm, objetivo fijo de 35 mm (F1.0), campo de visión 10°×8° y NETD ≤ 40 mK. Rango espectral 8-14 μm. Salida de vídeo hasta 1280×720 a 25 fps. Medición de temperatura de -20 °C a 150 °C o 0 °C a 550 °C con precisión ±2 °C o ±2%. Detección de personas hasta 1.029 m. Audio bidireccional integrado. Alimentación 12 VDC/24 VAC/PoE. IP66, IK10. Consumo máximo 4,5 W.

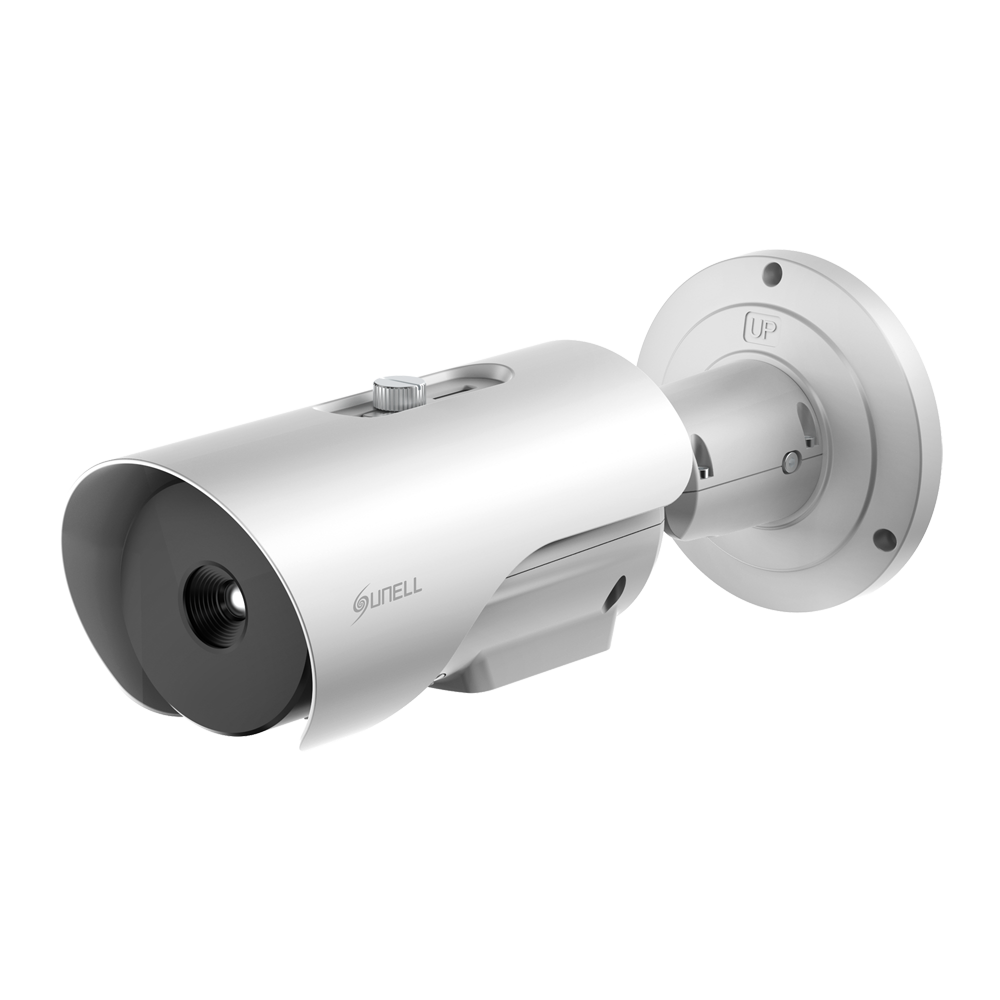

El modelo SN-TPC4207KT-F35 es una cámara termográfica IP tipo bullet diseñada para vigilancia perimetral exigente, detección de incendios, monitorización de temperatura y analítica inteligente de personas y vehículos. Integra un sensor VOx no refrigerado de 384×288 píxeles con paso de píxel de 17 μm, objetivo fijo de 35 mm con apertura máxima F1.0 y una sensibilidad térmica NETD ≤ 40 mK, lo que permite detectar diferencias de temperatura mínimas incluso en condiciones atmosféricas adversas.
Nota técnica: las distancias de detección, reconocimiento e identificación se calculan según el criterio de Johnson y pueden variar con las condiciones atmosféricas, el tamaño del objetivo y el entorno de instalación. El peso indicado (1,62 kg) corresponde a la variante con objetivo de 9 mm; el peso con objetivo de 35 mm puede diferir.
El sensor VOx uncooled focal plane array ofrece una resolución térmica de 384×288 píxeles con paso de píxel de 17 μm y rango espectral de 8 a 14 μm. El objetivo fijo de 35 mm con apertura F1.0 y foco libre (focus-free) proporciona un campo de visión horizontal de 10° y vertical de 8°, idóneo para vigilancia a larga distancia. La salida de vídeo puede escalarse hasta 1280×720 píxeles, con una tasa de hasta 25 fps y control de bit rate CBR/VBR (100 Kbps a 8 Mbps en el flujo principal). La cámara incluye hasta 17 paletas de pseudocolor —White-hot, Black-hot, Iron red, Rainbow, Flame, entre otras— y reducción de ruido 2D/3D DNR, así como control FFC automático o manual.
La unidad incorpora dos rangos de medición seleccionables: de -20 °C a 150 °C (-4 °F a 302 °F) o de 0 °C a 550 °C (32 °F a 1022 °F), con una precisión de ±2 °C o ±2% (el mayor de ambos valores). Admite hasta 20 reglas de medición —incluyendo 1 regla de pantalla completa y hasta 19 reglas de tipo spot, línea o área— y presenta en pantalla los valores máximo, mínimo y medio de temperatura por zona. Los tiempos de respuesta son ≤ 30 ms. Los tipos de alarma de temperatura incluyen alarma por diferencia de temperatura, por umbral y por incremento brusco. Con el objetivo de 35 mm, la detección de focos de incendio (objeto 1×1 m) alcanza los 1.029 m, y para objetos de 0,2×0,2 m hasta 206 m.
La cámara integra analítica multidiana con detección de personas y vehículos mediante IA. Las funciones de análisis inteligente incluyen: intrusión, detección de movimiento inteligente, cruce de línea simple y doble, merodeo (loitering), detección de dirección incorrecta (wrong-way), entrada en zona, salida de zona y conteo de personas. Las alarmas pueden configurarse para activarse exclusivamente ante un tipo de objetivo (persona o vehículo). Adicionalmente, incorpora detección de humo y detección de focos de incendio. Con el objetivo de 35 mm, la detección VCA de personas alcanza los 350 m y la de vehículos (frente/trasera) los 400 m.
Según el criterio de Johnson, las distancias para el objetivo de 35 mm son: detección de persona (1,8×0,5 m) a 1.029 m; reconocimiento de persona a 257 m; identificación de persona a 129 m. Para vehículo (4×1,5 m): detección a 3.157 m, reconocimiento a 789 m e identificación a 395 m. Estas cifras corresponden a condiciones estándar y pueden variar según las condiciones atmosféricas y el entorno.
La cámara dispone de micrófono y altavoz integrados para comunicación de audio bidireccional, más 1 entrada y 1 salida de audio por conector RCA. Ofrece 2 entradas y 2 salidas de alarma, 1 puerto RS-485, 1 salida CVBS por conector BNC y ranura para tarjeta microSD de hasta 1 TB. La interfaz de red es un puerto RJ45 10/100 Mbps. Soporta los protocolos IPv4/IPv6, HTTP/HTTPS, RTSP/RTCP/RTP, ONVIF (Profile S/T/G/M), SDK y CGI, con hasta 10 flujos concurrentes y gestión de más de 32 usuarios en tres niveles de acceso.
El firmware está cifrado y firmado digitalmente. La autenticación de usuario emplea Digest Authentication con protección contra ataques de fuerza bruta. La comunicación segura se garantiza mediante HTTPS, WSS y SRTP. El control de acceso por IP, el cierre de sesión automático y el registro de accesos, eventos y sistema completan las medidas de ciberseguridad. La cámara cumple con CE-EMC (EN 55032, EN IEC 61000-6-4, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 50130-4) y FCC (47 CFR Part 15, Subpart B), y es conforme con NDAA. La carcasa de aleación de aluminio alcanza la protección IP66 e IK10; la calificación NEMA 4X es opcional.
| Sensor | VOx uncooled focal plane array |
|---|---|
| Resolución máxima | 384×288 térmica; salida escalada hasta 1280×720 |
| Paso de píxel | 17 μm |
| Rango espectral | 8–14 μm |
| NETD | ≤ 40 mK |
| Tipo de objetivo | Fijo, focus-free |
| Longitud focal | 35 mm |
| Apertura máxima | F1.0 |
| Campo de visión (35 mm) | H: 10°, V: 8° |
| Resolución de vídeo (Stream 1) | 1280×720, D1, 384×288 |
| Resolución de vídeo (Stream 2) | D1, 384×288, CIF |
| Tasa de fotogramas | Hasta 25 fps |
| Control de bit rate | CBR/VBR |
| Bit rate Stream 1 | 100 Kbps – 8 Mbps |
| Bit rate Stream 2 | 100 Kbps – 6 Mbps |
| Compresión de audio | G.711 A-law, G.711 μ-law, RAW_PCM |
| Bit rate de audio | 64 Kbps (G.711), 128 Kbps (RAW_PCM) |
| Paletas de pseudocolor | Hasta 17 (White-hot, Black-hot, Rainbow, Iron red, HSV, Bone, Cool, Copper, Fire-hot, Pink, Spring, Summer, Autumn, Winter, Jet, Flame, Rose-Bengal) |
| Control FFC | Automático / Manual |
| Reducción de ruido | 2D/3D DNR |
| Enmascaramiento de privacidad | Hasta 4 zonas configurables |
| Rango de temperatura (rango 1) | -20 °C a 150 °C (-4 °F a 302 °F) |
| Rango de temperatura (rango 2) | 0 °C a 550 °C (32 °F a 1022 °F) |
| Precisión de medición | ±2 °C o ±2% (el mayor) |
| Reglas de medición | Hasta 20 (spot, línea, área; 1 pantalla completa + 19 spot/línea/área) |
| Alarmas de temperatura | Por diferencia, por umbral y por incremento brusco |
| Tiempo de respuesta térmica | ≤ 30 ms |
| Detección VCA persona (35 mm) | 350 m |
| Detección VCA vehículo (35 mm) | 400 m |
| Detección DRI persona (35 mm) | Detección: 1.029 m / Reconocimiento: 257 m / Identificación: 129 m |
| Detección DRI vehículo (35 mm) | Detección: 3.157 m / Reconocimiento: 789 m / Identificación: 395 m |
| Protocolos de red | IPv4/IPv6, HTTP/HTTPS, DNS, DDNS, DHCP, PPPoE, RTSP/RTCP/RTP, TCP/UDP, NTP, ARP, UPnP, FTP, SMTP, QoS, ICMP, IGMP, 802.1x, SNMP, Multicast |
| API | ONVIF (Profile S/T/G/M), SDK, CGI |
| Flujos simultáneos | 10 canales |
| Usuarios | 32+, 3 niveles: Administrador, Operador, Usuario de medios |
| Interfaz de red | 1× RJ45 10/100 Mbps |
| Micrófono integrado | Sí |
| Altavoz integrado | Sí |
| Interfaz de audio | 1 entrada RCA, 1 salida RCA |
| Entradas/salidas de alarma | 2 entradas, 2 salidas |
| RS-485 | 1× RS-485 |
| Salida CVBS | 1× BNC |
| Ranura SD | MicroSD integrada, hasta 1 TB |
| Alimentación | 12 VDC / 24 VAC / PoE (802.3af) |
| Consumo máximo | 4,5 W |
| Temperatura de funcionamiento | -40 °C a 60 °C (-40 °F a 140 °F) |
| Humedad de funcionamiento | ≤ 95% HR (sin condensación) |
| Protección | IP66, IK10; NEMA 4X (opcional) |
| Certificaciones | CE-EMC (EN 55032, EN IEC 61000-6-4, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 50130-4), FCC (47 CFR Part 15 Subpart B), NDAA |
| Material de la carcasa | Aleación de aluminio |
| Dimensiones | φ120,5 × 315,9 ~ 352,6 mm (φ4,74″ × 12,44″ ~ 13,88″) |
| Peso neto | 1,62 kg (3,57 lb) con objetivo de 9 mm |
