Distribuidor splitter HDMI 1 entrada y 8 salidas de Lenkeng con transmisión sobre cable de red CAT6. Incluye retorno IR bidireccional, salida de audio analógico y control RS-232.
100 disponibles

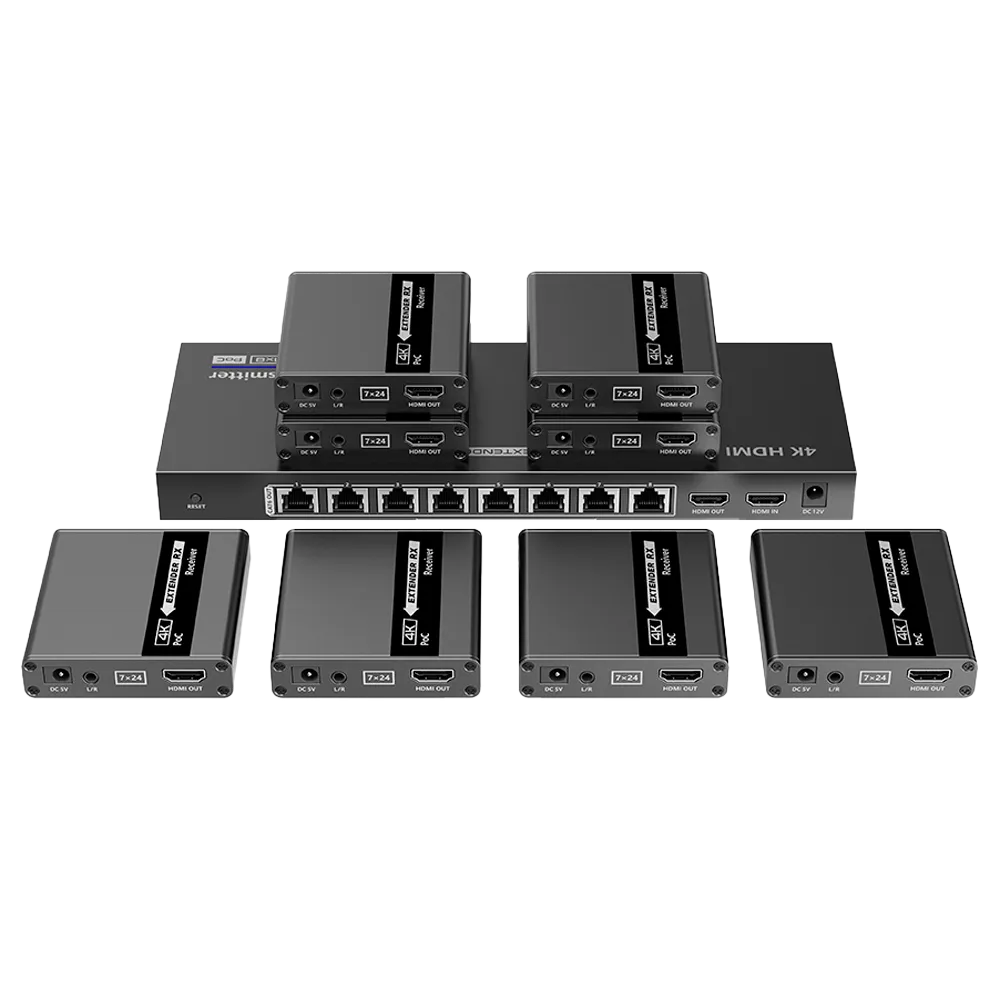

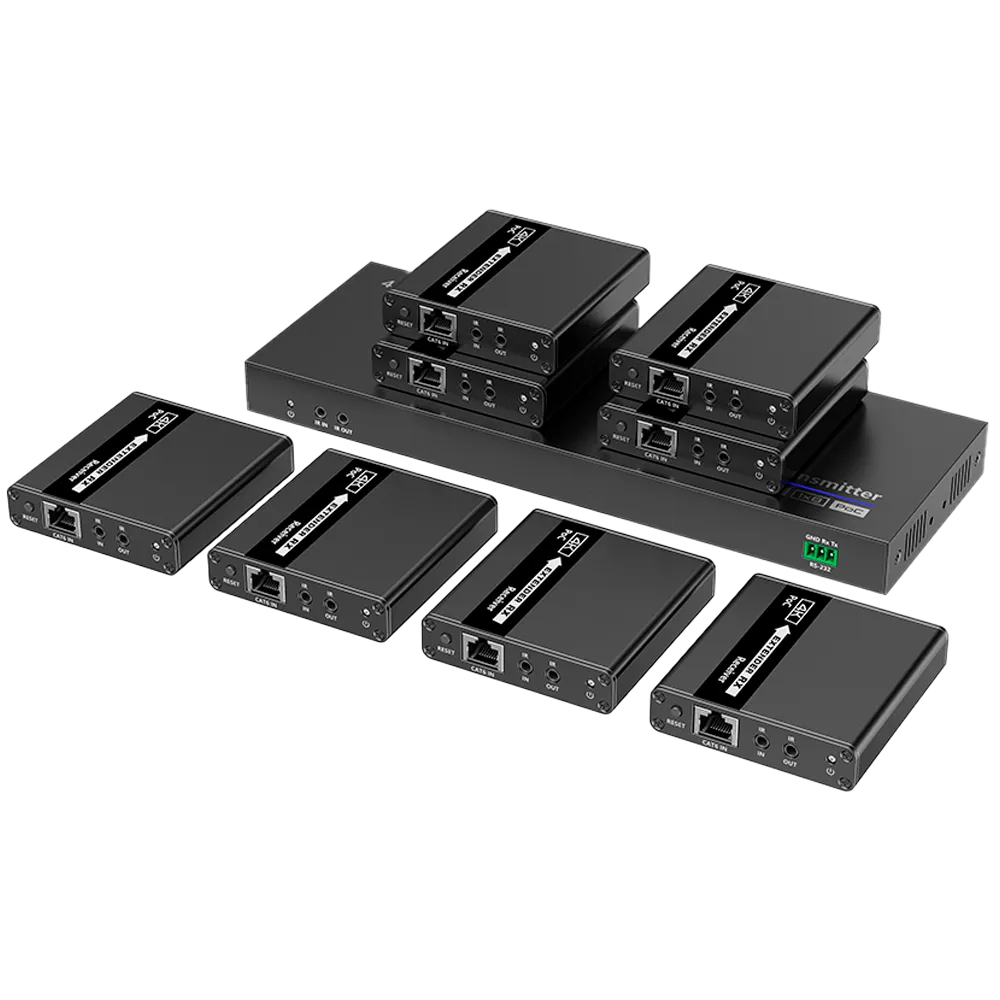

El Lenkeng HDMI-SPL-1×8-4K30-CAT6 es un distribuidor HDMI profesional de 1 entrada y 8 salidas que transmite la señal audiovisual sobre cable de red CAT6 hacia hasta ocho receptores simultáneos. Incorpora retorno IR bidireccional (20-60 kHz), salida de audio analógico estéreo por jack de 3,5 mm y control serie RS-232, convirtiéndolo en una solución completa para instalaciones AV profesionales.
La longitud del cable de red debe mantenerse dentro del rango especificado para garantizar la estabilidad de la imagen. Se recomienda utilizar cable HDMI de calidad y longitud mínima entre la fuente y el transmisor.

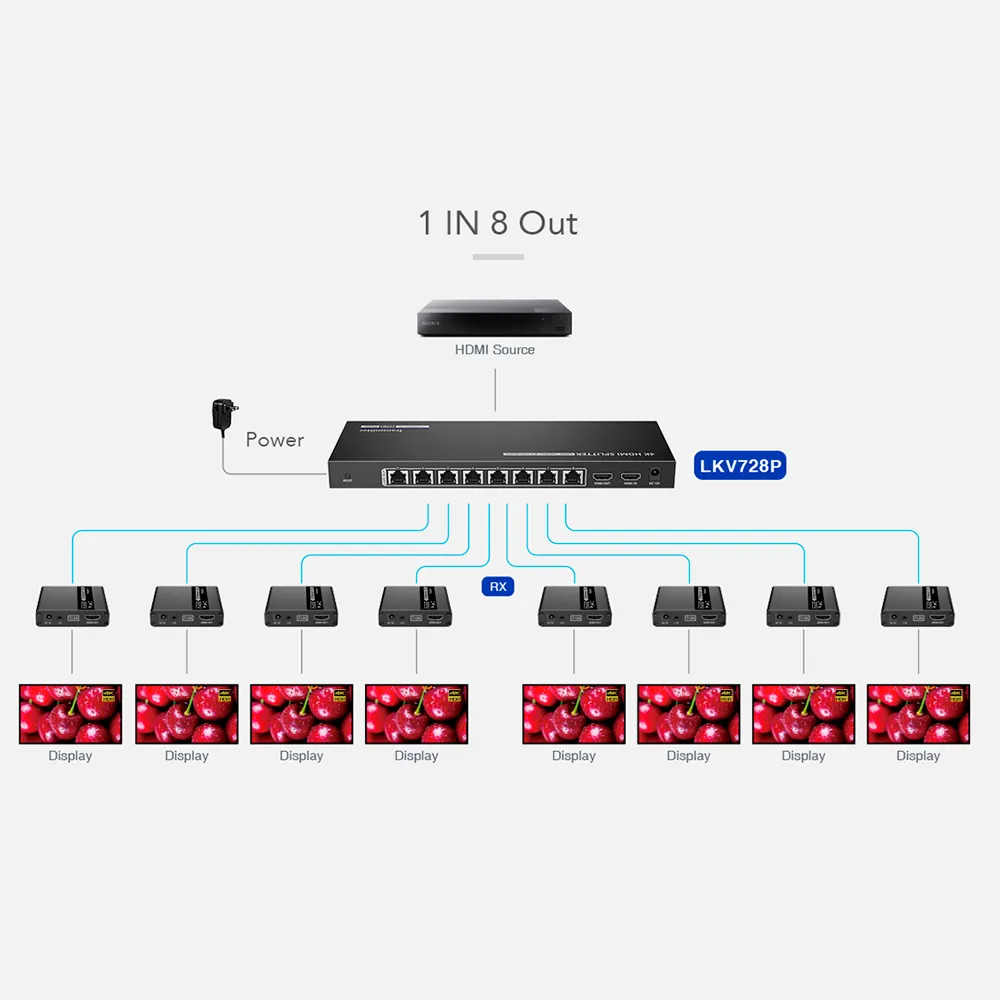

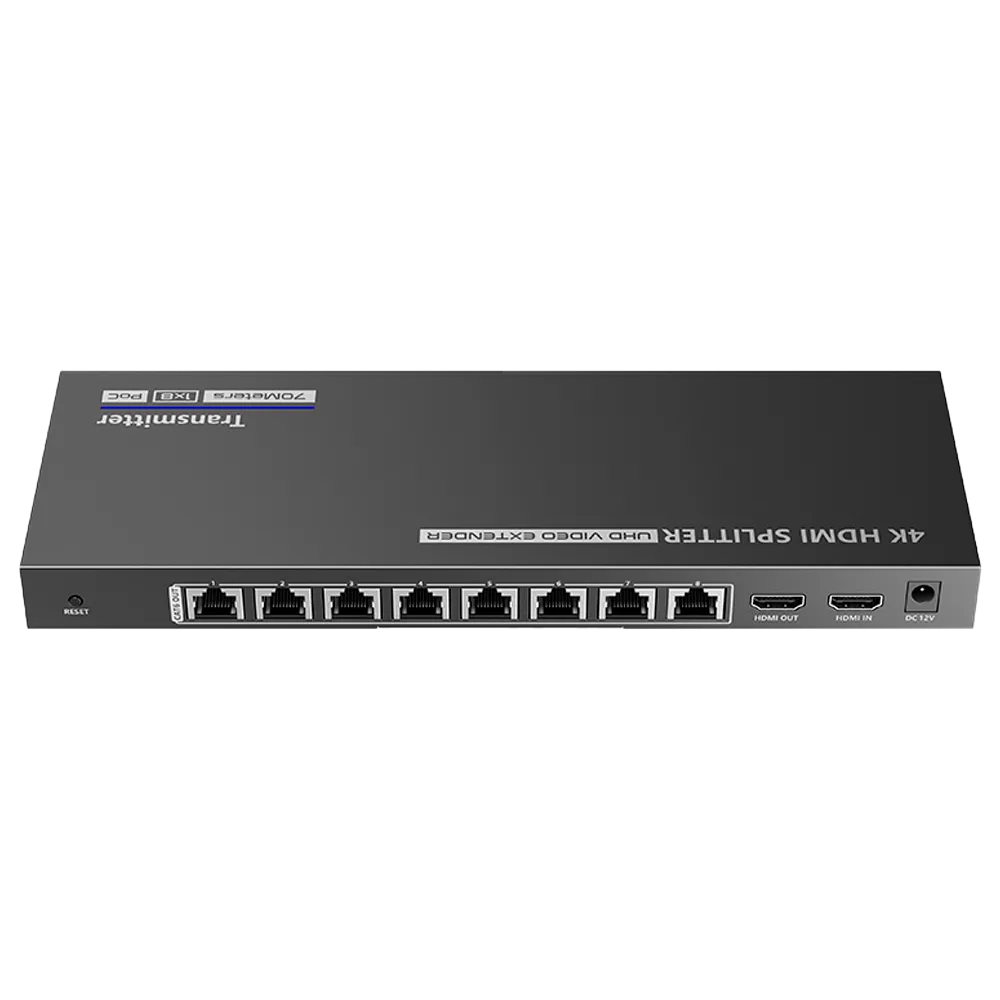

El transmisor (TX) recibe la señal HDMI de la fuente y la distribuye a través de cable de red CAT6 a los ocho receptores (RX), cada uno de los cuales ofrece una salida HDMI hacia la pantalla correspondiente. Cada receptor puede activarse o desactivarse de forma independiente mediante comandos RS-232.
El sistema admite retorno IR bidireccional en el rango de 20 a 60 kHz. El cable emisor IR (IR blaster) se conecta al puerto IR OUT del receptor, mientras que el cable receptor IR se conecta al puerto IR IN, permitiendo controlar la fuente desde la ubicación de la pantalla.
Si se necesita una salida de audio independiente, cada receptor dispone de un puerto L/R al que se conecta un altavoz o amplificador mediante cable de audio estéreo de 3,5 mm, extrayendo así el audio analógico de la señal HDMI.
El puerto RS-232 de 3 pines (GND-RxD-TxD) permite la integración con sistemas de control domótico o AV. La tasa de baudios por defecto es de 9.600 bps, configurable también a 19.200, 38.400, 57.600 y 115.200. Los comandos disponibles incluyen activación/desactivación de puertos individuales o globales, reinicio del dispositivo y restauración de fábrica.
El equipo incorpora protección contra descargas electrostáticas según IEC 61000-4-2: nivel 2 por contacto (±4 kV) y nivel 3 por aire (±8 kV). Está diseñado para operar entre -20 °C y 60 °C con una humedad relativa de 0 a 90% HR, y soporta temperaturas de almacenamiento de -30 °C a 70 °C.
| Modelo | HDMI-SPL-1×8-4K30-CAT6 |
|---|---|
| Marca | Lenkeng |
| Número de salidas | 8 |
| Tipo de cable de transmisión | CAT6 |
| Retorno IR | Bidireccional, 20-60 kHz |
| Audio analógico | Salida estéreo 3,5 mm (L/R) por receptor |
| Control RS-232 | 3 pines: GND-RxD-TxD; niveles RS-232 |
| Baudios RS-232 (defecto) | 9600 bps |
| Baudios RS-232 (opciones) | 19200, 38400, 57600, 115200 bps |
| Alimentación TX | DC 12 V / 5 A |
| Temperatura de trabajo | -20 °C a 60 °C |
| Temperatura de almacenamiento | -30 °C a 70 °C |
| Humedad | 0-90% HR |
| Protección ESD contacto | ±4 kV, nivel 2 (IEC 61000-4-2) |
| Protección ESD aire | ±8 kV, nivel 3 (IEC 61000-4-2) |
El Lenkeng HDMI-SPL-1×8-4K30-CAT6 es idóneo para distribución de contenido audiovisual en salas de reuniones, aulas, hoteles, pantallas de señalización digital y cualquier instalación profesional donde se requiera llevar la misma fuente HDMI a ocho pantallas distantes aprovechando la infraestructura de cableado de red existente.
