El splitter extensor HDMI HDMI-SPL-1×2-4K30-CAT6 representa una solución profesional avanzada para la distribución y extensión de señales audiovisuales en instalaciones comerciales, corporativas y de seguridad. Este dispositivo combina las funcionalidades de divisor HDMI 1:2 y extensor por cable estructurado Cat6, permitiendo transmitir contenido de alta definición hasta 70 metros de distancia sin degradación de señal.

Diseñado conforme a los estándares HDMI 1.4 y HDCP 1.4, garantiza compatibilidad universal con fuentes de vídeo protegidas y equipos de visualización actuales. La capacidad de transmisión alcanza resoluciones 4K@30Hz (3840×2160) y 1080p@60Hz, con ancho de banda de 10.2Gbps, asegurando calidad profesional en aplicaciones de señalización digital, salas de reuniones, centros de control y sistemas de videovigilancia.

Arquitectura técnica y topología de distribución

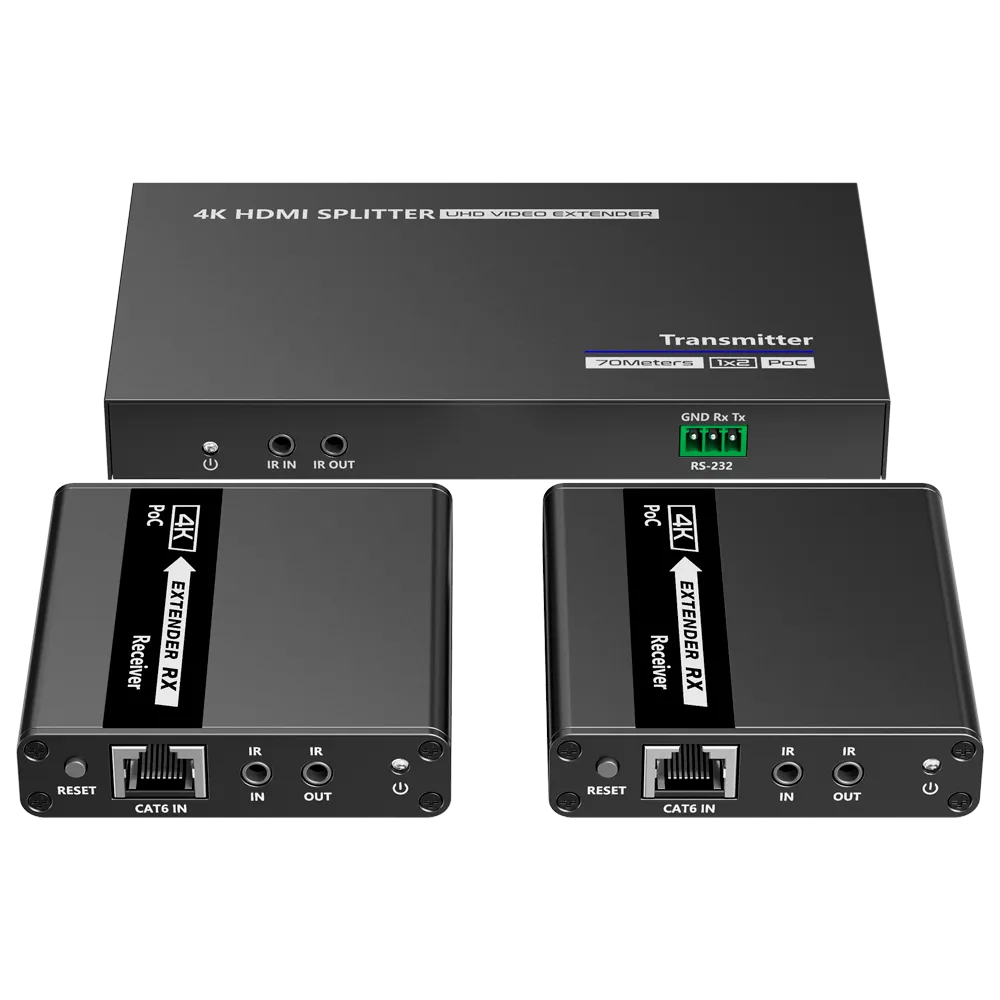

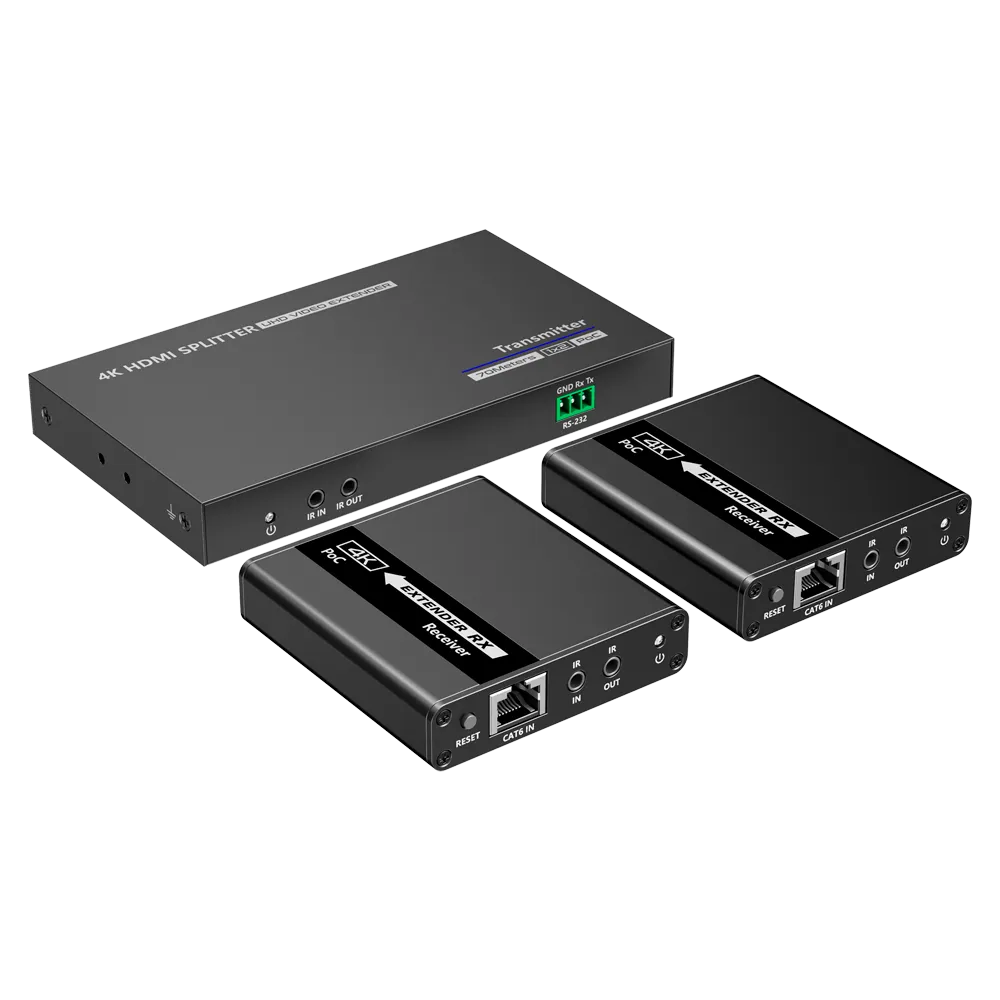

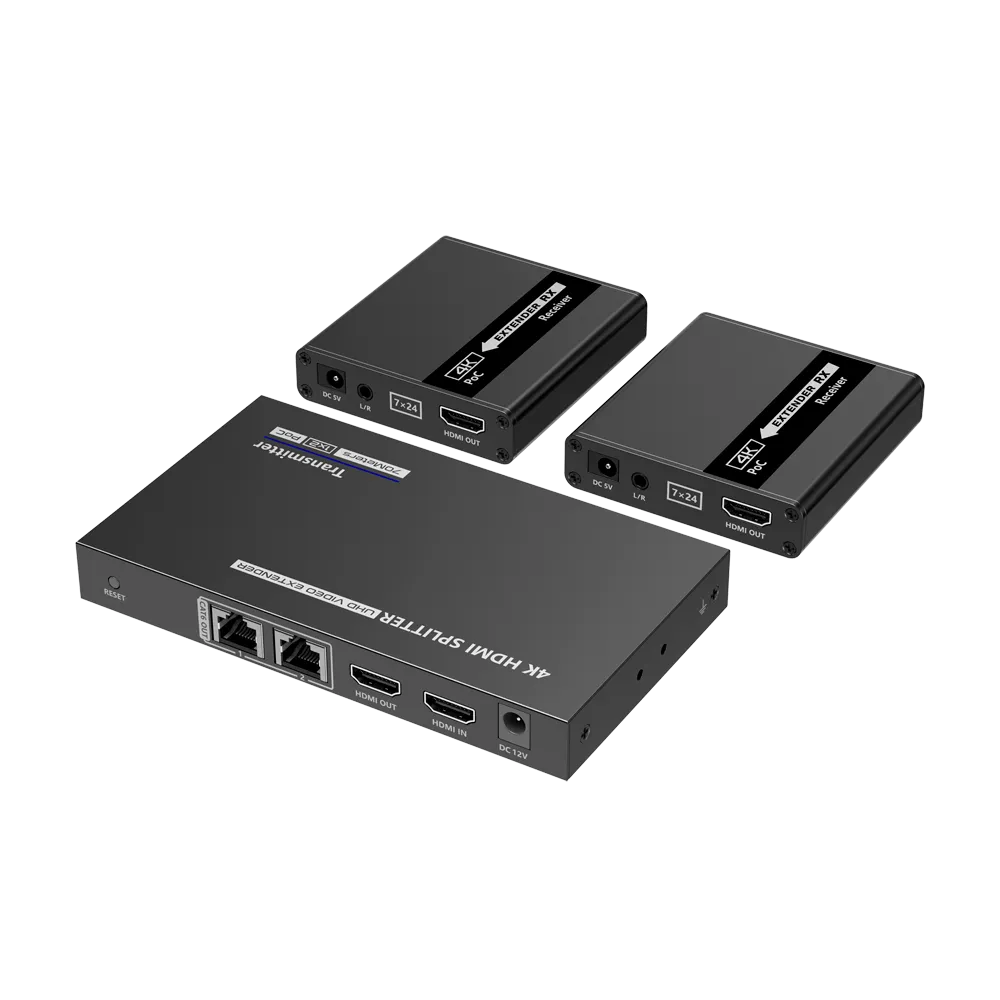

La arquitectura del HDMI-SPL-1×2-4K30-CAT6 incorpora un transmisor que recibe la señal HDMI de origen y la procesa para distribución dual. Una salida loop local HDMI permite conectar un monitor próximo sin latencia, ideal para previsualización o monitorización en el punto de origen. Simultáneamente, la señal se convierte para transmisión por cable Cat6/Cat7 hacia un receptor remoto ubicado hasta 70 metros de distancia.

Este sistema resulta especialmente valioso en instalaciones donde el cableado HDMI convencional presenta limitaciones de distancia. El uso de cable estructurado Cat6 facilita la integración en infraestructuras de cableado existentes, reduciendo costes de instalación y aprovechando canalizaciones disponibles. La transmisión balanceada por par trenzado minimiza interferencias electromagnéticas, crucial en entornos industriales o con alta densidad de equipamiento electrónico.

Control IR bidireccional y gestión EDID

El sistema integra control por infrarrojos bidireccional, permitiendo gestionar equipos fuente desde la ubicación remota del receptor. Esta funcionalidad elimina la necesidad de sistemas de control adicionales en instalaciones donde el reproductor o matriz de vídeo se encuentra en rack técnico alejado de los usuarios finales. Los emisores IR incluidos extienden el alcance de mandos a distancia convencionales a través de la misma infraestructura Cat6.

La gestión EDID (Extended Display Identification Data) asegura negociación correcta de resoluciones entre fuente y pantallas. El splitter puede almacenar y emular información EDID, resolviendo conflictos comunes en configuraciones multi-pantalla donde diferentes monitores soportan capacidades distintas. Esta característica resulta fundamental en instalaciones profesionales para garantizar estabilidad operativa sin intervención técnica constante.

Aplicaciones en instalaciones de seguridad y AV profesional

En centros de control y salas de seguridad, el HDMI-SPL-1×2-4K30-CAT6 permite visualizar simultáneamente señales de sistemas de grabación NVR/DVR en múltiples posiciones operativas. La salida loop facilita monitorización local en el rack mientras se distribuye contenido a videowalls o estaciones de trabajo remotas.

Para señalización digital comercial, el equipo distribuye contenido desde reproductores multimedia centralizados hacia pantallas en áreas públicas, manteniendo calidad 4K en distancias que superan ampliamente las limitaciones del HDMI estándar. La instalación simplificada mediante Cat6 reduce tiempos de despliegue en establecimientos comerciales, hoteles o espacios corporativos.

En salas de formación y conferencias, permite proyectar simultáneamente en pantalla principal y monitor de previsualización, con flexibilidad para ubicar equipos de reproducción en posiciones técnicas alejadas del área de presentación. El control IR remoto facilita operación intuitiva sin complejidad añadida.

Especificaciones técnicas y compatibilidad normativa

El HDMI-SPL-1×2-4K30-CAT6 cumple con normativas de compatibilidad electromagnética aplicables a equipos audiovisuales profesionales. Su diseño compacto facilita montaje en racks estándar 19″ mediante accesorios opcionales, integrándose en infraestructuras AV conforme a estándares de instalación profesional.

La alimentación mediante adaptadores incluidos asegura operación estable en instalaciones permanentes. El consumo reducido permite integración en sistemas con gestión energética, relevante en instalaciones sujetas a certificaciones de eficiencia o normativas de edificación sostenible.

Compatible con cable Cat6 y Cat7 estándar, el sistema permite aprovechar infraestructuras certificadas según normativas TIA/EIA-568, garantizando rendimiento predecible y mantenimiento simplificado mediante herramientas de certificación de cableado estructurado convencionales.
