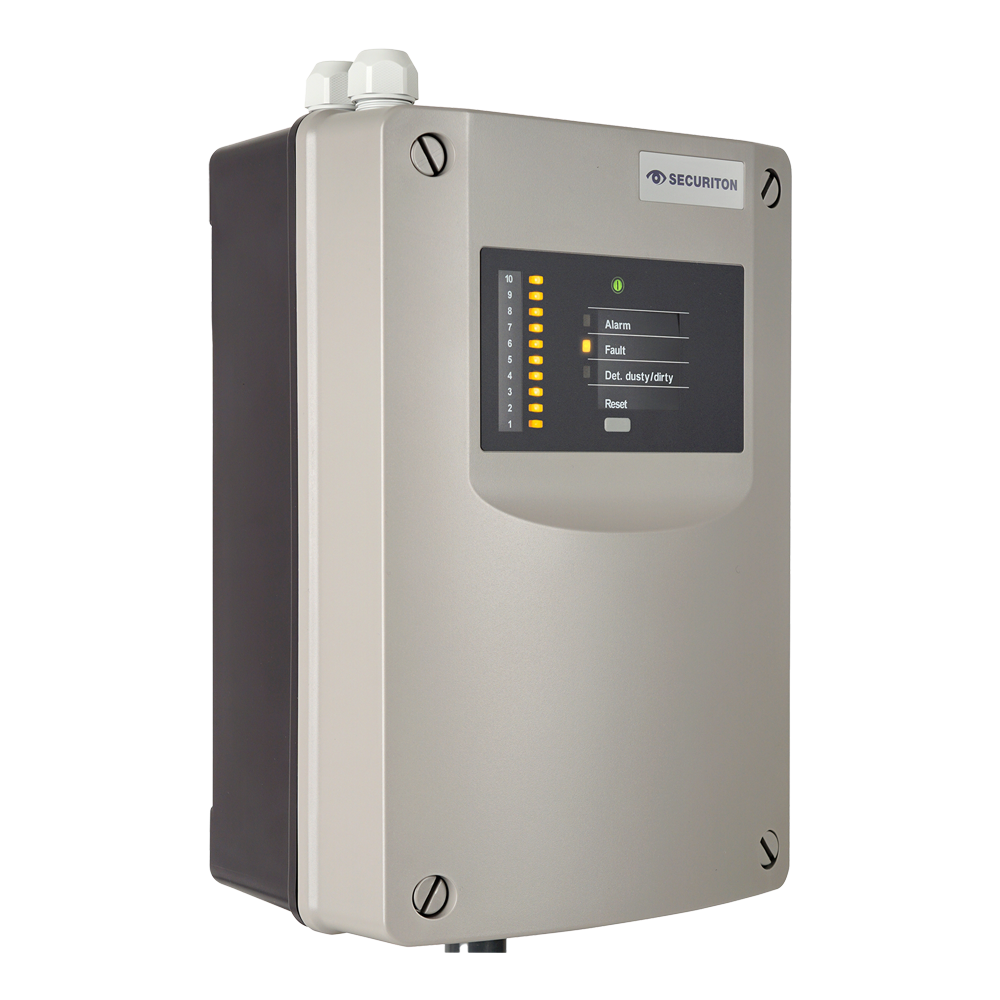

Detector de humo por aspiración de 1 canal con longitud de tubería de muestreo de hasta 120 m y sensibilidad de 0,002 % obs/m. Tensión de alimentación de 14 a 30 VCC. Monitorización del flujo de aire integrada. Temperatura de servicio de -20 a +60 °C. Grado de protección IP 54. Carcasa ABS UL 94-V0. Sensor SSD532-3 no incluido. Certificado EN 54-20 Clase A, B y C.
El Siemens ASD532-3 es un sistema de detección de humo por aspiración de un único canal capaz de monitorizar tuberías de hasta 120 m de longitud con una sensibilidad de alarma de 0,002 % obs/m, apto para entornos con condiciones ambientales exigentes gracias a su rango de temperatura de servicio de -20 a +60 °C y su grado de protección IP 54. El sensor de humo SSD532-3 no se suministra con la unidad y debe adquirirse por separado.
El ASD532-3 acepta una tensión de entrada de 14 a 30 VCC (para instalaciones UL/FM el rango es de 16,4 a 27 VCC). A 14 VCC el consumo en reposo o fallo es de aproximadamente 170 mA y en alarma de aproximadamente 200 mA; a 24 VCC los valores son de aproximadamente 100 mA y 115 mA respectivamente. La incorporación de módulos adicionales incrementa el consumo: cada RIM 36 añade aprox. 30 mA a 14 VCC / 15 mA a 24 VCC; dos RIM 36 añaden aprox. 60 mA / 30 mA; el XLM 35 o ML-SFD y el SIM 35 añaden cada uno aprox. 15 mA / 5 mA. La comunicación vía SMM 535 por USB requiere hasta 100 mA adicionales. La corriente pico de encendido es de aproximadamente 5 A durante un máximo de 1 ms.
La tubería de muestreo tiene un diámetro interno de 20 mm y externo de 25 mm. Los orificios de muestreo pueden ser de Ø 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5 o 7 mm, lo que permite ajustar el caudal según el diseño de la instalación. El número máximo de orificios y la longitud máxima detallada se determinan según la documentación técnica T 140 421, sección 4.2.1.
El detector opera entre -20 y +60 °C (máx. +40 °C en instalaciones UL) con una fluctuación máxima de temperatura de 20 °C. La temperatura de la tubería de muestreo admite el mismo rango. La humedad relativa continua admisible es del 70 % y la transitoria sin condensación del 95 %. El almacenamiento sin condensación se permite entre -30 y +70 °C. Las condiciones ambientales corresponden a las clases 3K5 / 3Z1 según IEC 60721-3-3 / EN 60721-3-3.
La capacidad máxima del relé de contacto es de 50 VDC (máx. 30 V en instalaciones UL). Cada salida de colector abierto (OC) soporta 1 A, 30 W y 100 mA. El conexionado de terminales admite cable de sección Ø 0,2 a 2,5 mm².
La carcasa está fabricada en ABS con clasificación de inflamabilidad UL 94-V0, disponible en color gris RAL 280 70 05 o antracita RAL 7021. Las dimensiones son 195 × 333 × 140 mm y el peso del ASD532-3 sin el sensor SSD532-x es de 1.540 g. El nivel sonoro del ventilador en función de la velocidad seleccionada (niveles I / II / III) es de 25 / 31 / 39 dB(A) medidos a 1 m.
El ASD532-3 cuenta con certificación EN 54-20 Clase A, B y C, EN 54-27, FM 3230-3250, UL 268 7.ª edición, UL 268A 4.ª edición y ULC-S529 4.ª edición.
| Referencia | ASD 532 |
|---|---|
| Número de canales | 1 |
| Longitud máxima de tubería | 120 m |
| Sensibilidad | 0,002 % obs/m |
| Monitorización de flujo de aire | Sí |
| Tensión de alimentación | 14 a 30 VCC (UL/FM: 16,4 a 27 VCC) |
| Consumo en reposo / fallo (14 VCC / 24 VCC) | Aprox. 170 mA / 100 mA |
| Consumo en alarma (14 VCC / 24 VCC) | Aprox. 200 mA / 115 mA |
| Consumo adicional con RIM 36 (14 VCC / 24 VCC) | Aprox. 30 mA / 15 mA |
| Consumo adicional con 2× RIM 36 (14 VCC / 24 VCC) | Aprox. 60 mA / 30 mA |
| Consumo adicional con XLM 35 / ML-SFD (14 VCC / 24 VCC) | Aprox. 15 mA / 5 mA |
| Consumo adicional con SIM 35 (14 VCC / 24 VCC) | Aprox. 15 mA / 5 mA |
| Consumo SMM 535 vía USB | Máx. 100 mA |
| Corriente pico de encendido | Aprox. 5 A por máx. 1 ms |
| Diámetro de tubería (interno / externo) | Ø 20 / 25 mm |
| Diámetros de orificios de muestreo | Ø 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 mm |
| Clase de respuesta | EN 54-20, Clase A, B, C |
| Grado de protección | IP 54 (IEC 60529 / EN 60529) |
| Condiciones ambientales | 3K5 / 3Z1 (IEC 60721-3-3 / EN 60721-3-3) |
| Temperatura de servicio del detector | -20 a +60 °C (UL máx. +40 °C) |
| Temperatura de la tubería de muestreo | -20 a +60 °C |
| Fluctuación máxima de temperatura | 20 °C |
| Temperatura de almacenamiento | -30 a +70 °C (sin condensación) |
| Humedad relativa continua | 70 % |
| Humedad relativa transitoria | 95 % (sin condensación) |
| Capacidad máxima relé de contacto | 50 VDC (UL máx. 30 V) |
| Capacidad salida OC | 1 A, 30 W, 100 mA |
| Sección de cable en terminales | Ø 0,2 – 2,5 mm² |
| Nivel sonoro ventilador (I / II / III) | 25 / 31 / 39 dB(A) a 1 m |
| Material de la carcasa | ABS, UL 94-V0 |
| Color | Gris RAL 280 70 05 / Antracita RAL 7021 |
| Dimensiones (Al × An × P) | 195 × 333 × 140 mm |
| Peso (sin SSD532-x) | 1.540 g |
| Certificaciones | EN 54-20, EN 54-27, FM 3230-3250, UL 268 7.ª Ed., UL 268A 4.ª Ed., ULC-S529 4.ª Ed. |
| Sensor incluido | No (SSD532-3 no incluido) |
