Medidor de energía monofásico de 2 canales para carril DIN con 2 pinzas amperimétricas de 50 A incluidas. Alimentación CA 110-240 V / 50-60 Hz, consumo < 3 W. Voltímetro RMS 100-260 V (±1 %), amperímetros 0-50 A (±1 % de 5 a 50 A, ±2 % de 0 a 5 A). Relé de contacto seco 2 A / 240 V CA para control de contactor. Conectividad WiFi 2,4 GHz, Bluetooth 4.2 y LAN (Ethernet). CPU ESP32-D0WDQ6, flash 16 MB. Dimensiones: 94 × 19 × 69 mm, 164 g.

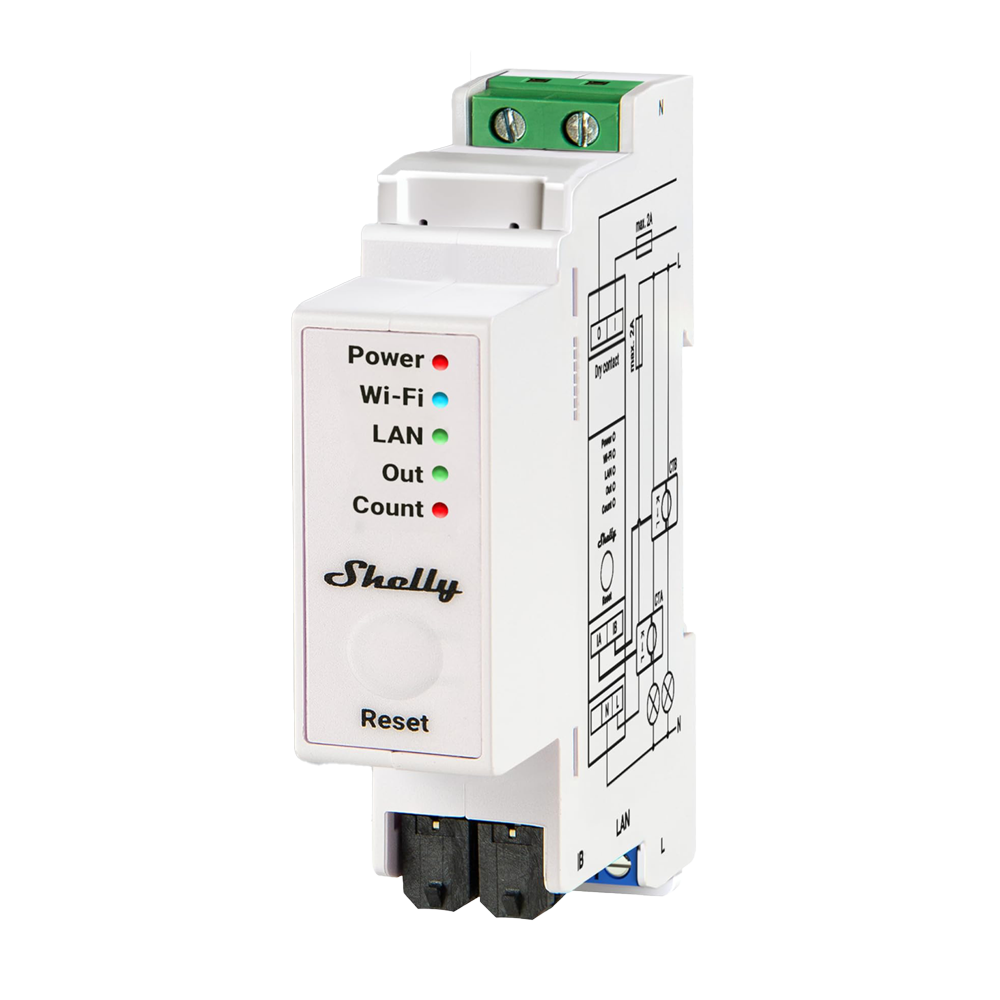

El Shelly PRO EM-50 es un medidor de energía monofásico de dos canales independientes diseñado para montaje en carril DIN. Incluye dos pinzas amperimétricas de 50 A y un relé de contacto seco que permite gobernar un contactor externo, todo ello con conectividad triple: WiFi 2,4 GHz, Bluetooth 4.2 y LAN (Ethernet).
Nota: el peso indicado en la documentación del distribuidor (164 g) difiere del valor publicado en la base de conocimiento oficial del fabricante (63 g). Se refleja el dato del distribuidor tal como fue proporcionado; verifique con el fabricante ante cualquier duda.
El dispositivo dispone de dos entradas para transformadores de corriente (CT) que permiten monitorizar simultáneamente dos circuitos en la misma fase. El voltímetro RMS cubre de 100 a 260 V con una precisión de ±1 %. Los amperímetros miden de 0 a 50 A con precisión de ±1 % en el rango de 5 a 50 A y de ±2 % por debajo de 5 A. Se miden potencia activa y aparente, energía activa y aparente, y factor de potencia. El umbral sin carga se sitúa en 30 VA por fase.
Los terminales de salida forman un contacto seco galvánicamente aislado capaz de conmutar hasta 2 A a una tensión máxima de 240 V CA. Esta salida está diseñada para gobernar la bobina de un contactor externo, no para alimentar la carga directamente, lo que posibilita implementar lógicas de deslastre de carga o protección por sobreconsumo sin necesidad de hardware adicional.
El equipo incorpora WiFi 802.11 b/g/n en la banda de 2,4 GHz, un puerto RJ45 para Ethernet y Bluetooth 4.2. Cada opción de conectividad puede habilitarse o deshabilitarse de forma independiente. La comunicación local a través del puerto LAN garantiza estabilidad en entornos donde las interferencias inalámbricas son habituales, como cuadros eléctricos metálicos. Todos los protocolos de entrada soportan TLS.
El dispositivo almacena los datos de medición en memoria no volátil durante al menos 60 días con una resolución de 1 minuto, independientemente de la conectividad a internet. Los valores registrados se exportan en formato CSV y en formato JSON mediante RPC. El reloj en tiempo real (RTC) mantiene la hora correcta aunque se pierda la conexión con el servidor SNTP.
Soporta MQTT, WebSocket, HTTP/HTTPS, UDP y scripting mJS directamente en el equipo. Admite hasta 20 webhooks con 5 URL por gancho. CoAP no está disponible. Compatible con Alexa y Google. No requiere concentrador (hub) ni suscripción a servicios en la nube para operar en red local.
El procesador es un ESP32-D0WDQ6 con 16 MB de memoria flash. La carcasa es de plástico blanco y el montaje se realiza sobre carril DIN estándar. Incorpora sensor de temperatura interna y protección contra sobrecalentamiento. El apriete máximo de los bornes de tornillo es de 0,4 Nm; la sección del conductor admitida es de 0,5 a 2,5 mm² con un pelado de 6 a 7 mm. Temperatura ambiente de operación: -20 °C a 40 °C; humedad: 30 % a 70 % HR; altitud máxima: 2 000 m.
| CPU | ESP32-D0WDQ6 |
|---|---|
| Flash | 16 MB |
| Montaje | Carril DIN |
| Tensión de alimentación CA | 110-240 V, 50/60 Hz |
| Tensión de alimentación CC | N/A |
| Consumo de energía | < 3 W |
| Tensión de conmutación máxima CA | 240 V |
| Tensión de conmutación máxima CC | N/A |
| Corriente de conmutación máxima | 2 A |
| Sensor de temperatura interna | Sí |
| Voltímetro (RMS) | 100-260 V |
| Precisión voltímetro | ±1 % |
| Amperímetros (RMS vía CT) | 0-50 A |
| Precisión amperímetros | ±1 % (5-50 A) / ±2 % (0-5 A) |
| Medidores de potencia y energía | Potencia activa y aparente; energía activa y aparente; factor de potencia |
| Umbral sin carga | 30 VA por fase |
| Almacenamiento de datos | Al menos 60 días con resolución de 1 min |
| Exportación de datos | CSV (valores PQ registrados); JSON mediante RPC |
| Comunicación | WiFi 2,4 GHz / Bluetooth 4.2 / LAN (Ethernet) |
| Webhooks | 20 con 5 URL por gancho |
| Scripting (mJS) | Sí |
| MQTT | Sí |
| CoAP | No |
| Material | Plástico |
| Dimensiones (Al × An × Pr) | 94 × 19 × 69 mm |
| Peso | 164 g |
