Medidor de energía trifásico para carril DIN con tres canales de medición y tres pinzas amperimétricas CT120 (0–120 A) incluidas. Monitorización de 4 cuadrantes (solar/red), voltímetros 100–260 V (±1 %), CPU ESP32-D0WDQ6, 16 MB de flash. Conectividad WiFi 2,4 GHz, Bluetooth 4.2, LAN y Matter. Alimentación CA 110–240 V / 50–60 Hz. Consumo inferior a 3 W. Dimensiones 94 × 19 × 69 mm, 90 g.

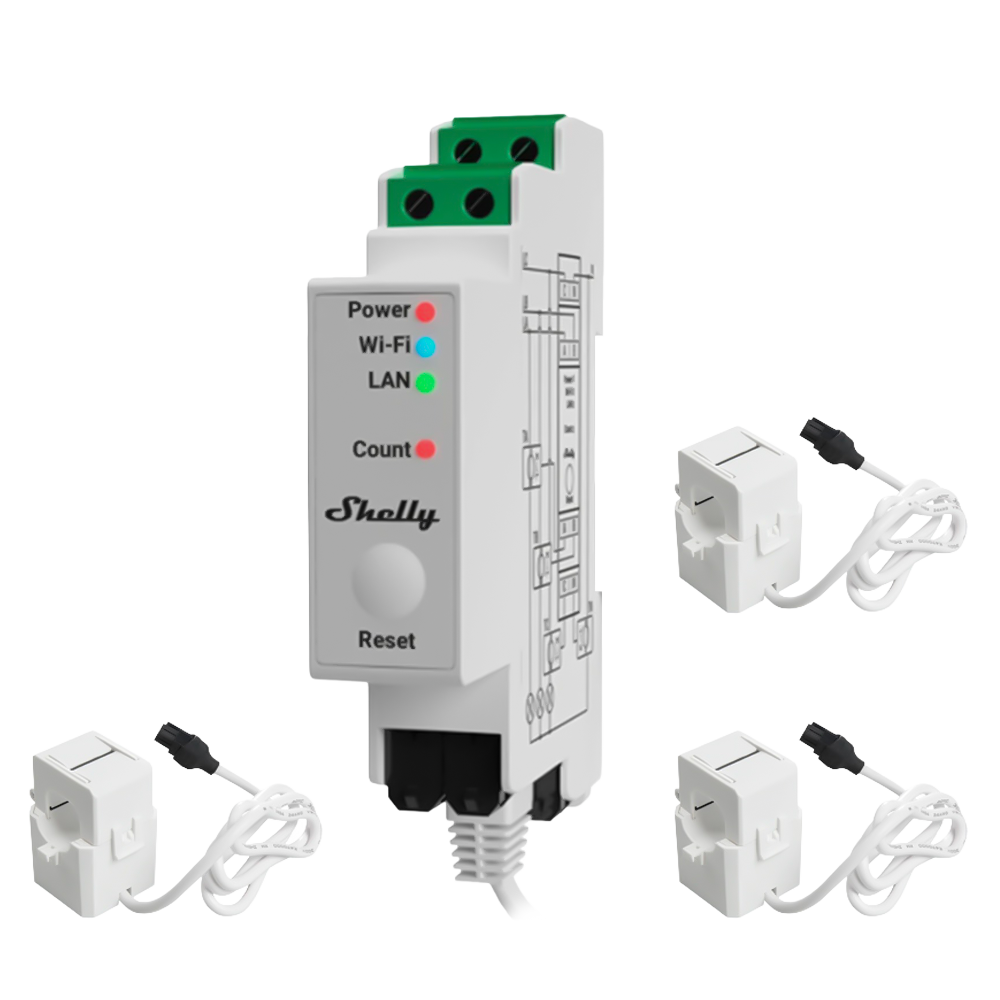

El Shelly Pro 3EM 120A (SH-PRO-3EM-120A-V2) es un medidor de energía trifásico para montaje en carril DIN que mide simultáneamente tensión, corriente, potencia activa y aparente, factor de potencia y energía en cada una de las tres fases, más el neutro. Incluye tres pinzas amperimétricas CT120 de serie, sin necesidad de adquirir accesorios adicionales.
El dispositivo monitoriza los cuatro cuadrantes del plano de potencia, lo que permite cuantificar tanto la energía consumida de la red como la energía exportada procedente de instalaciones fotovoltaicas. Mide potencia activa y aparente, energía activa y aparente, factor de potencia y energía fundamental activa y fundamental reactiva. Los voltímetros trabajan en el rango 100–260 V con una precisión de ±1 %; los amperímetros cubren de 0 a 120 A por fase y el neutro, con precisión ±1 % entre 2 y 120 A, ±2 % entre 1 y 2 A, y ±5 % entre 0 y 1 A.
El equipo guarda internamente al menos 60 días de histórico con resolución de 1 minuto. Los datos pueden exportarse en formato CSV para los valores registrados de calidad de potencia (PQ) y en formato JSON mediante llamadas RPC, facilitando su integración con herramientas de análisis externas o plataformas de gestión energética.
Incorpora WiFi 2,4 GHz, Bluetooth 4.2, LAN y Matter para garantizar la comunicación incluso en cuadros eléctricos donde la señal inalámbrica puede verse atenuada. Soporta MQTT y hasta 20 webhooks con 5 URL por gancho. La automatización local se programa mediante secuencias de comandos en lenguaje mJS, sin dependencia obligatoria de la nube. El protocolo CoAP no está disponible en este modelo.
La unidad está basada en el procesador ESP32-D0WDQ6 con 16 MB de memoria flash e incorpora sensor de temperatura interno. La carcasa es de plástico y el formato de 3 módulos DIN (94 × 19 × 69 mm, 90 g) permite su instalación en cuadros eléctricos estándar. La alimentación es exclusivamente CA de 110 a 240 V / 50–60 Hz, con un consumo en operación inferior a 3 W.
El paquete incluye 1 unidad Shelly Pro 3EM, 3 pinzas amperimétricas de 120 A (CT120), 1 guía de instalación rápida y seguridad, y 1 manual de instrucciones.
| CPU | ESP32-D0WDQ6 |
|---|---|
| Flash | 16 MB |
| Transformador de corriente | 3 × CT120 incluidos en el paquete |
| Montaje | Carril DIN |
| Tensión de alimentación CA | 110–240 V, 50/60 Hz |
| Tensión de alimentación CC | N/A |
| Consumo de energía | < 3 W |
| Sensor de temperatura | Sí |
| Voltímetros (RMS por fase) | 100–260 V |
| Precisión de los voltímetros | ±1 % |
| Amperímetros (RMS vía CT, por fase y neutro) | 0–120 A |
| Precisión de los amperímetros | ±1 % (2–120 A) / ±2 % (1–2 A) / ±5 % (0–1 A) |
| Contadores de potencia y energía | Potencia activa y aparente; energía activa y aparente; factor de potencia; energía fundamental activa y fundamental reactiva |
| Almacenamiento de datos | Al menos 60 días, resolución de 1 minuto |
| Exportación de datos | CSV (valores PQ); JSON mediante RPC |
| Comunicación | WiFi 2,4 GHz; Bluetooth 4.2; LAN; Matter |
| MQTT | Sí |
| CoAP | No |
| Webhooks | 20 con 5 URL por gancho |
| Secuencias de comandos | mJS |
| Material | Plástico |
| Dimensiones | 94 × 19 × 69 mm |
| Peso | 90 g |
