Atenuador inteligente para carril DIN con control analógico 0-10 V / 1-10 V, compatible con drivers LED, balastros y ventiladores. Alimentación 110-240 V AC, consumo < 3 W. Conectividad WiFi 2.4 GHz, Bluetooth 4.2 y LAN (Ethernet). Medición de potencia activa, aparente, energía, factor de potencia y corriente. CPU ESP32, 8 MB de flash. Dimensiones 94 × 19 × 69 mm, 70 g.

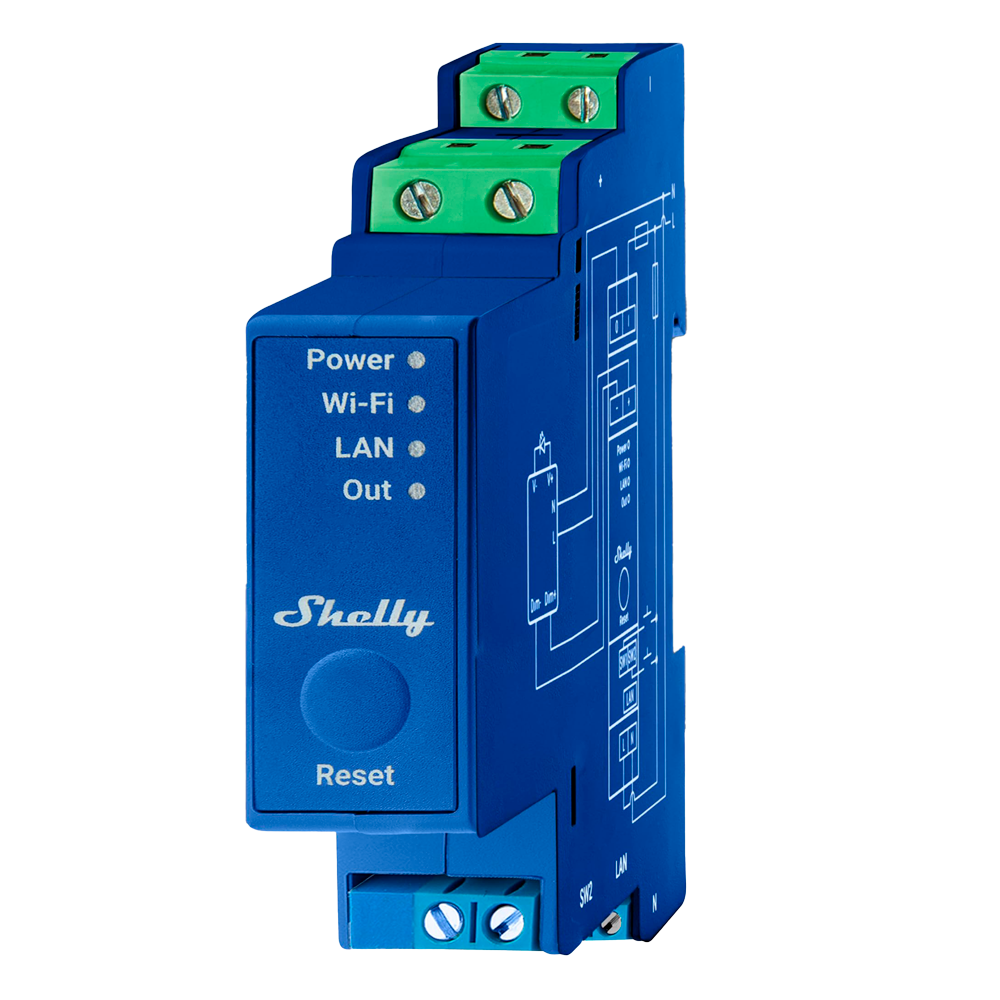

El Shelly Pro Dimmer 0/1-10V PM es un atenuador inteligente montable en carril DIN que regula la intensidad de drivers LED, balastros electrónicos y ventiladores mediante señal analógica de 0-10 V o 1-10 V. Integra medición de potencia, conectividad triple (WiFi, Bluetooth y Ethernet) y automatización avanzada mediante scripts, todo en un módulo de 94 × 19 × 69 mm.
El dispositivo actúa como fuente de corriente (current sourcing) para pilotar controladores compatibles con los estándares 0-10 V y 1-10 V, habituales en drivers LED regulables, balastros electrónicos y equipos de ventilación. En ambos modos, cuando el nivel de brillo llega al 0 %, el relé interno se abre y corta la alimentación al driver, eliminando el consumo en standby. El rango de brillo mínimo y máximo es ajustable para adaptar la señal al comportamiento real del equipo conectado. La velocidad de transición entre niveles es configurable, lo que permite fundidos suaves o cambios instantáneos según el caso de uso.
El Shelly Pro Dimmer 0/1-10V PM incorpora un medidor de consumo completo sobre el circuito de potencia: voltímetro AC, amperímetro AC, potencia activa y aparente, energía activa y aparente, factor de potencia, energía activa fundamental y energía reactiva fundamental. Esta información permite auditar el consumo real de grandes instalaciones de iluminación y detectar ineficiencias. El almacenamiento local de histórico de mediciones no está disponible en el dispositivo, por lo que el registro debe gestionarse desde la nube o sistemas externos.
La serie Pro incluye puerto Ethernet RJ45 además de WiFi 2.4 GHz (IEEE 802.11 b/g/n) y Bluetooth 4.2, lo que convierte al dispositivo en la opción más robusta para instalaciones comerciales e industriales donde la estabilidad de red es crítica. El módulo puede actuar simultáneamente como extensor de alcance WiFi y como pasarela BLE (BLE Gateway), facilitando la integración de sensores Bluetooth en la misma infraestructura. El rango declarado es de hasta 30 m en interiores y 50 m en exteriores para la comunicación inalámbrica.
El dispositivo admite hasta 20 horarios básicos y 20 horarios avanzados, 20 webhooks con 5 URL por acción, scripting mediante mJS, TMTQ (temporización), KVS (almacén de clave-valor) y acciones locales sin dependencia de nube. Es compatible con KNXnet/IP, Amazon Alexa, Google Home y Samsung SmartThings, así como con plataformas domóticas abiertas a través de MQTT, HTTP y API REST. No requiere hub adicional para funcionar en red local.
El Pro Dimmer 0/1-10V PM incluye protección de sobretemperatura del dispositivo, protección externa de 16 A, protección contra sobretensión y sobrecorriente. Opera en un rango de temperatura de -20 °C a 40 °C y con una humedad relativa del 30 % al 70 %. La carcasa es de plástico y el módulo ocupa un único espacio en carril DIN (19 mm de ancho). Consumo propio del dispositivo inferior a 3 W. No requiere conductor neutro independiente.
| CPU | ESP32 |
|---|---|
| Memoria Flash | 8 MB |
| Fuente de alimentación | 110-240 V, 50/60 Hz |
| Consumo del dispositivo | < 3 W |
| Requiere neutro | No |
| Tipo de control de voltaje | 0-10 V / 1-10 V (fuente de corriente) |
| Protección externa | 16 A |
| Protección de sobretemperatura | Sí |
| Medición de potencia | Sí |
| Almacenamiento de datos de medición | No |
| Tensión de conmutación máxima | 240 V~ |
| Corriente de conmutación máxima | 16 A |
| Voltímetro (CA) | Sí |
| Amperímetro (CA) | Sí |
| Medidores de potencia y energía | Potencia activa y aparente; energía activa y aparente; factor de potencia; energía activa fundamental y energía reactiva fundamental |
| Comunicación | WiFi 2.4 GHz, Bluetooth 4.2, LAN (Ethernet) |
| Temperatura de trabajo | -20 °C a 40 °C |
| Humedad relativa | 30 % – 70 % |
| Material | Plástico |
| Rango inalámbrico | Hasta 30 m en interiores / 50 m en exteriores |
| Horarios | 20 |
| Webhooks | 20 con 5 URL por acción |
| Scripting | Sí |
| TMTQ | Sí |
| Horarios avanzados | Sí |
| KVS | Sí |
| Dimensiones | 94 × 19 × 69 mm |
| Peso | 70 g |
