Módulo complementario con relé de contacto seco aislado galvánicamente, diseñado exclusivamente para ampliar las capacidades del Shelly Pro 3EM. Se alimenta directamente del dispositivo principal (3,3 V y 12 V CC) con un consumo inferior a 1 W. Soporta tensión de conmutación de hasta 240 V CA / 30 V CC y corriente máxima de 2 A CA. Montaje en riel DIN acoplado al Pro 3EM. Dimensiones: 94 × 19 × 69 mm. Temperatura de operación: −20 °C a 40 °C.

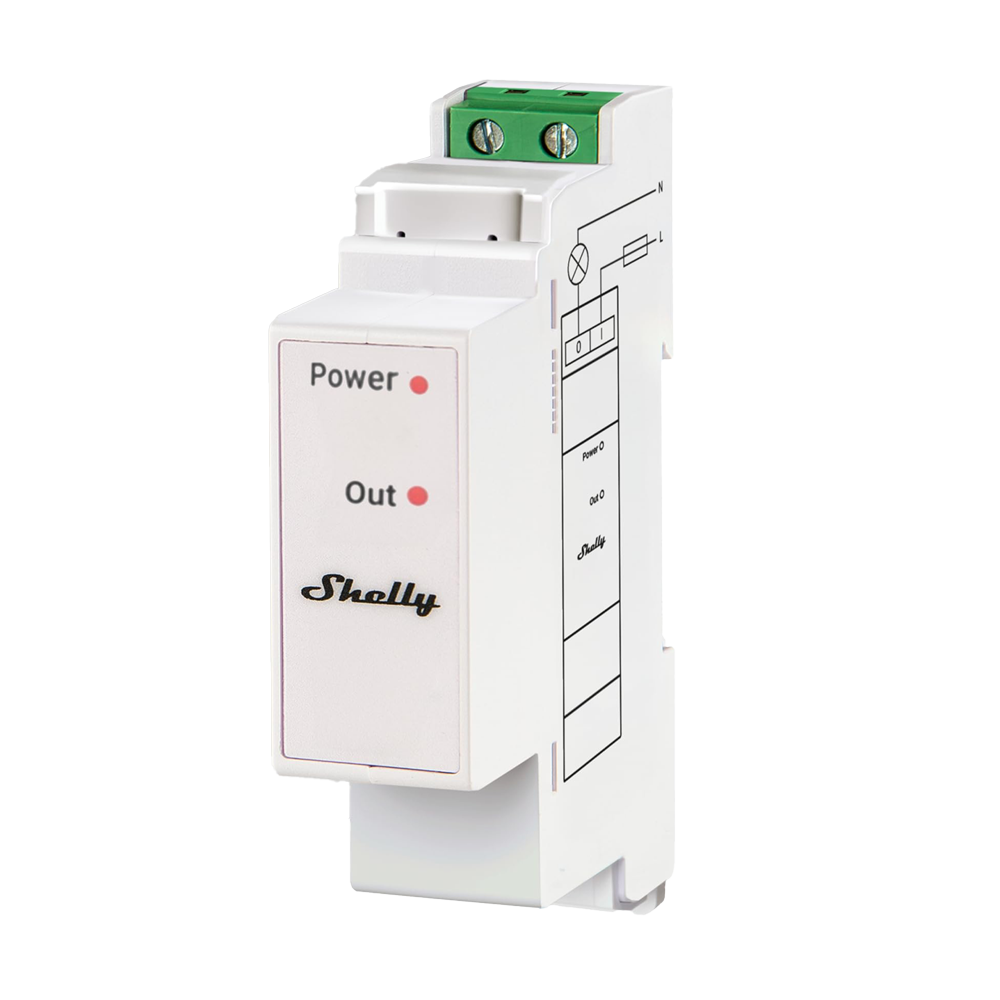

El Shelly Pro 3EM Switch Add-on es un módulo de relé de contacto seco con aislamiento galvánico diseñado exclusivamente para acoplarse al medidor de energía trifásico Shelly Pro 3EM y dotarle de capacidad de actuación directa sobre la instalación eléctrica. Gracias a él es posible controlar contactores, termos eléctricos, bombas u otros dispositivos eléctricos en función de las lecturas de consumo o excedente solar detectadas por el Pro 3EM.
El Switch Add-on se acopla mecánicamente al lateral del Shelly Pro 3EM mediante la interfaz serie propietaria del fabricante. Recibe su alimentación directamente del dispositivo principal —3,3 V y 12 V CC— sin necesidad de ninguna fuente externa, lo que simplifica el cableado en el cuadro eléctrico y mantiene el consumo total adicional por debajo de 1 W. La lógica de control reside íntegramente en el Pro 3EM, garantizando respuesta local sin dependencia de conectividad a la nube.
El relé incorporado es de tipo contacto seco aislado galvánicamente, lo que permite maniobrar circuitos de tensión y naturaleza diferente al circuito de control. Admite una tensión de conmutación de hasta 240 V CA o 30 V CC, con una corriente máxima de conmutación de 2 A CA. Esto lo hace apto para actuar directamente sobre cargas resistivas —bombillas incandescentes, pequeños elementos calefactores—, cargas capacitivas —drivers LED, equipos electrónicos— e inductivas —contactores, transformadores, ventiladores, frigoríficos—.
El módulo ocupa tan solo 19 mm de ancho en el riel DIN al acoplarse al Pro 3EM, manteniendo una huella mínima en el cuadro eléctrico. Los terminales de tornillo admiten conductores de sección entre 0,5 y 2,5 mm² (sólidos, trenzados y con punteras), con un par de apriete máximo de 0,4 Nm y una longitud de pelado recomendada de 6 a 7 mm. El color blanco del cuerpo plástico mantiene la estética homogénea de la gama Pro.
El dispositivo incorpora dos indicadores LED: uno rojo que señala la presencia de alimentación y otro rojo que indica el estado cerrado del contacto de salida. Además, dispone de sensor de temperatura interno con reporte al sistema, lo que permite supervisar el estado térmico del módulo y actuar en consecuencia si se superan los límites operativos.
| Dimensiones (Al × An × Pr) | 94 × 19 × 69 ±0,5 mm |
|---|---|
| Peso | 20 ±1 g |
| Montaje | Riel DIN, acoplado a Shelly Pro 3EM |
| Par máx. terminales | 0,4 Nm |
| Sección del conductor | 0,5 a 2,5 mm² (sólido, trenzado y con punteras) |
| Longitud de pelado | 6 a 7 mm |
| Material de la carcasa | Plástico |
| Color | Blanco |
| Temperatura ambiente | −20 °C a 40 °C |
| Humedad relativa | 30 % a 70 % HR |
| Altitud máxima | 2000 m |
| Alimentación CA | N/A |
| Alimentación CC | 3,3 V y 12 V (del Shelly Pro 3EM) |
| Consumo | < 1 W |
| Sensor de temperatura interno | Sí |
| Tensión de conmutación máx. CA | 240 V |
| Tensión de conmutación máx. CC | 30 V |
| Corriente de conmutación máx. CA | 2 A |
| Tipo de contacto | Contacto seco (aislamiento galvánico) |
| Compatibilidad | Exclusiva con Shelly Pro 3EM |
