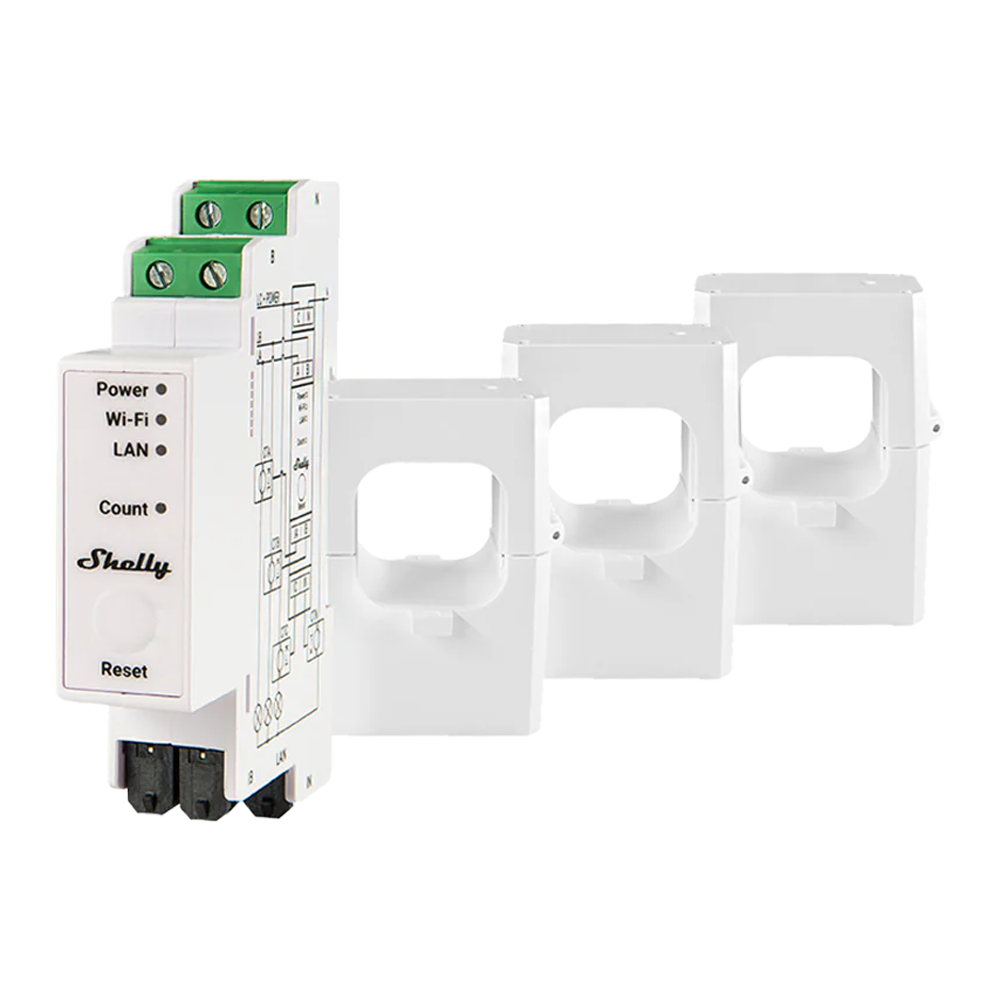

El Shelly Pro 3EM-400A es un medidor de energía trifásico para carril DIN con firmware Gen2. Mide hasta 400 A por fase y neutro mediante 3 pinzas CT400 incluidas. Voltímetros RMS 100-260 V (±1 %), amperímetros 0-400 A. Conectividad WiFi 2,4 GHz, Bluetooth 4.2 y LAN. Alimentación AC 110-240 V, consumo < 3 W. Almacena 60 días de datos a resolución de 1 minuto. Compatible con MQTT y Modbus. CPU ESP32-D0WDQ6, flash 16 MB.
El Shelly Pro 3EM-400A es un contador de energía trifásico de montaje en carril DIN con firmware Gen2, diseñado para instalaciones que requieren medición de alta potencia. Mide hasta 400 A por fase y neutro mediante tres pinzas amperimétricas CT400 incluidas, e informa en tiempo real el voltaje instantáneo, la corriente, la potencia activa y aparente, y el factor de potencia por fase. Los datos se almacenan en memoria no volátil durante al menos 60 días con resolución de 1 minuto.
Los voltímetros RMS cubren el rango de 100 a 260 V con una precisión de ±1 %. Los amperímetros, conectados vía transformador de corriente, miden de 0 a 400 A con una precisión de ±1 % entre 2 y 120 A, ±2 % entre 1 y 2 A, y ±5 % por debajo de 1 A. Los contadores registran potencia activa y aparente, energía activa y aparente, factor de potencia, y energía fundamental activa y fundamental reactiva. La medición es bidireccional, lo que permite supervisar tanto el consumo como la generación fotovoltaica o sistemas de autoconsumo.
El dispositivo integra WiFi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2 y puerto Ethernet RJ45 blindado, que pueden habilitarse o deshabilitarse de forma independiente. Soporta MQTT, Modbus y HTTP con WebSocket; todas las conexiones entrantes admiten TLS. Las automatizaciones se amplían con hasta 20 webhooks con 5 URL por gancho y scripting en lenguaje mJS. No requiere hub externo ni suscripción a nube propietaria, y puede operar en red LAN local de forma autónoma. Es compatible con Alexa y Google Home.
Los registros de medición se guardan en memoria no volátil durante al menos 60 días con resolución de 1 minuto. La exportación se realiza en formato CSV para valores de calidad de potencia (PQ) y en formato JSON a través de RPC, facilitando la integración con sistemas de gestión energética y plataformas de análisis de datos.
La unidad de procesamiento es un ESP32-D0WDQ6 con 16 MB de memoria flash. El dispositivo incluye un sensor de temperatura interno, reloj en tiempo real para mantener la hora exacta ante pérdida de conectividad SNTP, indicador LED multifunción y emisor de pulso óptico de energía. El firmware Gen2 aporta flexibilidad adicional para integradores profesionales y permite la gestión remota mediante la interfaz web embebida o la aplicación móvil para iOS y Android.
El montaje se realiza sobre carril DIN dentro de cuadro eléctrico. Los bornes de tornillo admiten conductores de 0,5 a 2,5 mm² con una longitud pelada de 6 a 7 mm y un par de apriete máximo de 0,4 Nm. La carcasa es de plástico. El equipo no incorpora relé interno; el control de contactores se realiza mediante el accesorio Shelly Pro 3EM Switch Add-On. El botón táctil permite activar el punto de acceso (pulsación de 5 s) o restaurar los valores de fábrica (pulsación de 10 s).
| CPU | ESP32-D0WDQ6 |
|---|---|
| Flash | 16 MB |
| Transformador de corriente | 3 × CT400 incluidos |
| Montaje | Carril DIN |
| Tensión de alimentación CA | 110-240 V, 50/60 Hz |
| Tensión de alimentación CC | N/A |
| Consumo de energía | < 3 W |
| Sensor de temperatura | Sí |
| Voltímetros RMS (por fase) | 100-260 V |
| Precisión voltímetros | ±1 % |
| Amperímetros RMS vía CT (por fase y neutro) | 0-400 A |
| Precisión amperímetros | ±1 % (2-120 A) · ±2 % (1-2 A) · ±5 % (0-1 A) |
| Contadores de potencia y energía | Potencia activa y aparente; energía activa y aparente; factor de potencia; energía fundamental activa y fundamental reactiva |
| Almacenamiento de datos | Al menos 60 días a resolución de 1 minuto |
| Exportación de datos | CSV (valores PQ); JSON vía RPC |
| WiFi | 2,4 GHz (802.11 b/g/n) |
| Bluetooth | 4.2 |
| LAN | Puerto RJ45 |
| MQTT | Sí |
| CoAP | No |
| Modbus | Sí |
| Webhooks | 20 con 5 URL por gancho |
| Scripting | mJS |
| Material carcasa | Plástico |
| Dimensiones (Al × An × Pr) | 94 × 19 × 69 mm |
| Peso | 90 g |
