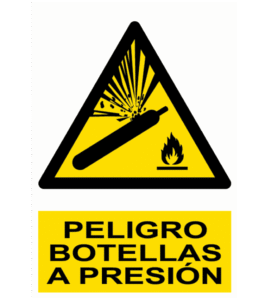

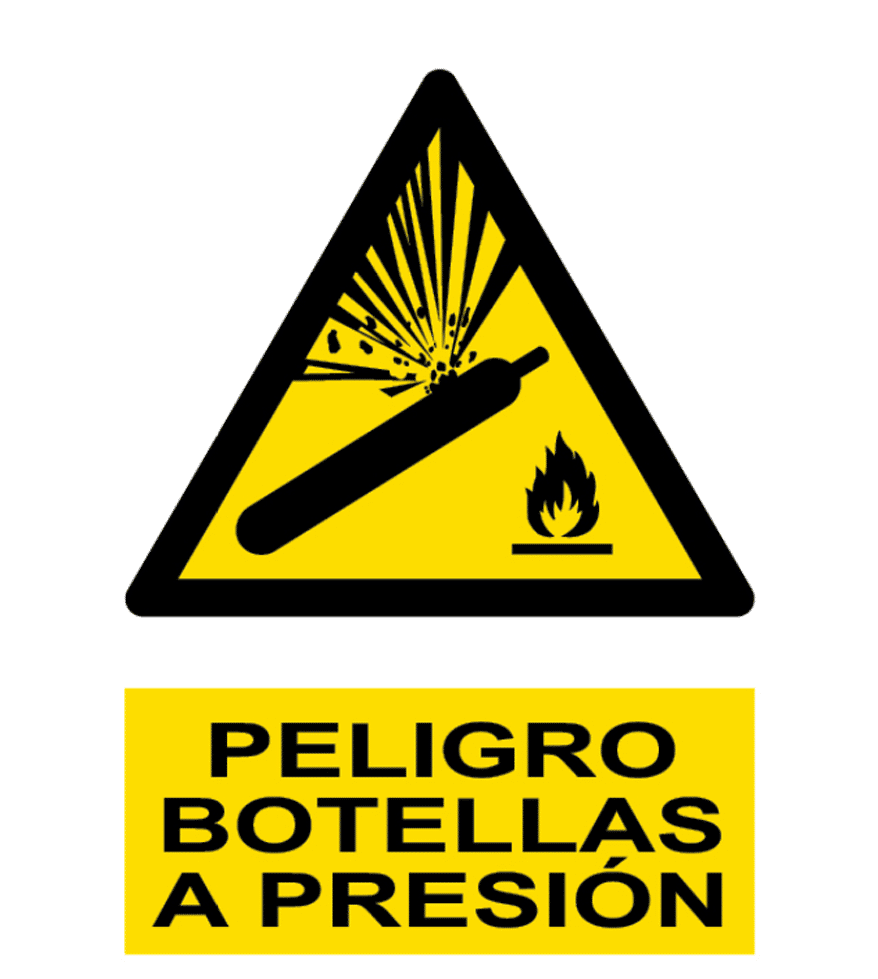

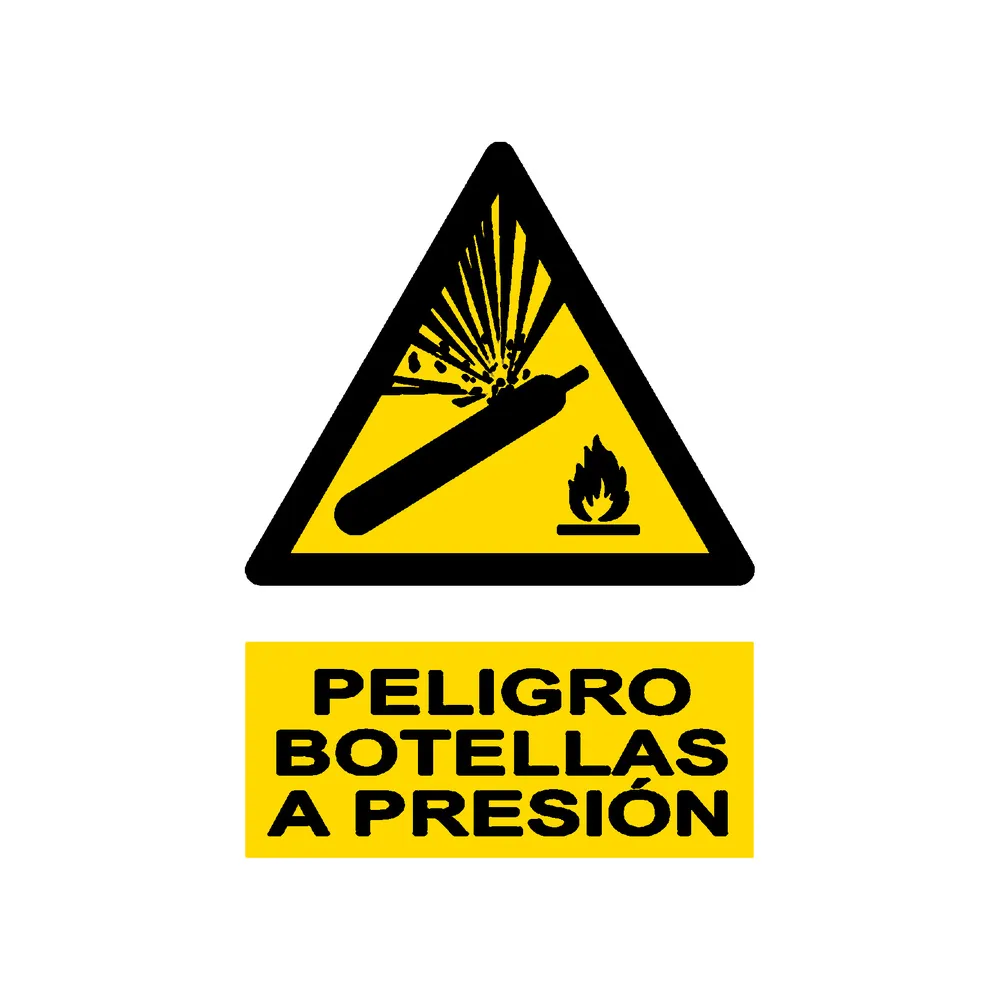

Señal de advertencia para recipientes a presión con pictograma W026 según UNE-EN ISO 7010:2020 y RD 485/1997 Anexo III. Fondo amarillo con triángulo negro, disponible en materiales como acero inoxidable, PVC rígido y poliestireno. Indica la presencia de equipos, botellas o depósitos diseñados para contener gases o líquidos a presiones superiores a la ambiental.
|
|
|

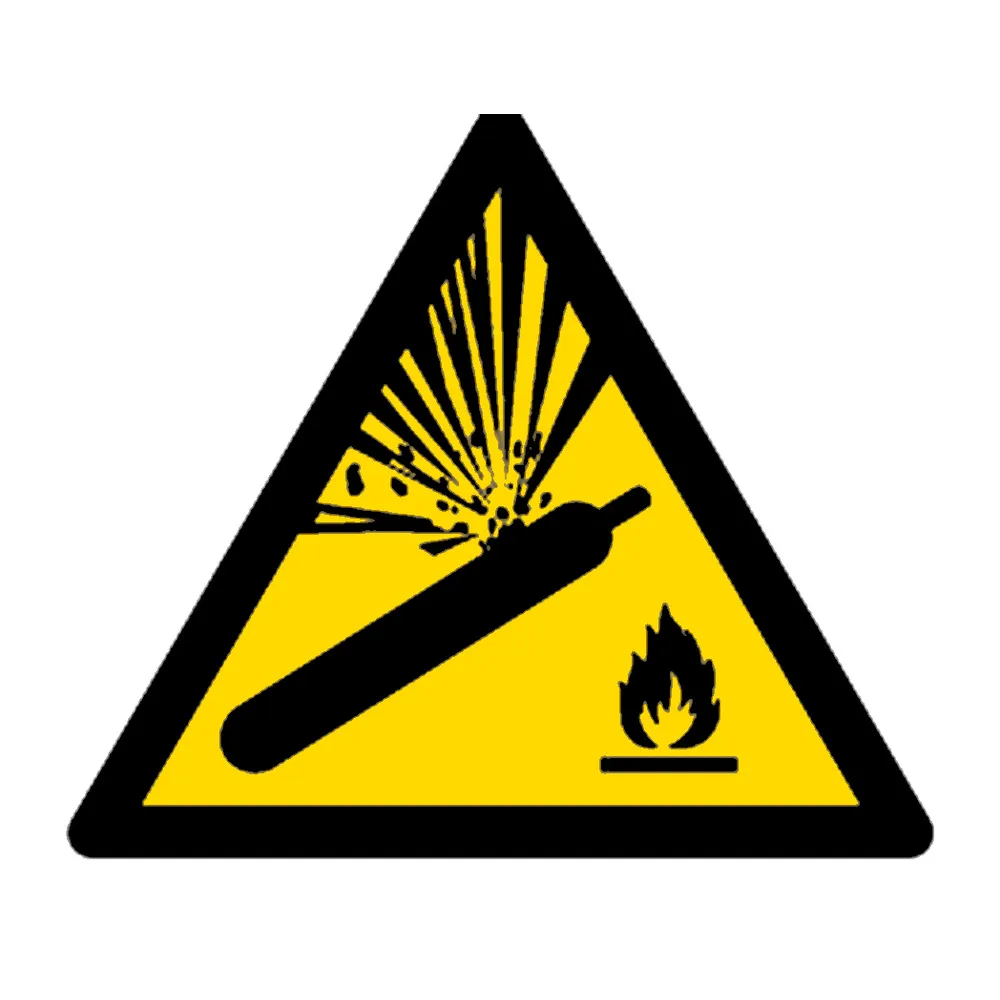

Pictograma triangular amarillo de advertencia de peligro normalizado por UNE-EN ISO 7010. Identifica zonas con recipientes a presión para prevenir accidentes laborales. Conforme RD 485/1997 sobre señalización de seguridad y salud en el trabajo. Dos formatos: pictograma fijo para pared (125×125 a 660×660 mm en 4 materiales) y adhesivo triangular pequeño (50 a 148 mm) para pegar directamente sobre maquinaria o equipos.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
Según el RD 709/2015 (que transpone la Directiva 2014/68/UE), un recipiente a presión es todo contenedor estanco diseñado para contener fluidos a una presión manométrica superior a 0,5 bar sobre la presión atmosférica. Incluye botellas de gas, autoclaves, intercambiadores de calor y depósitos de cualquier forma. El diseño y los materiales —habitualmente acero inoxidable o acero al carbono— deben responder a los requisitos esenciales de seguridad del reglamento aplicable.
Los riesgos de los recipientes a presión incluyen explosión por sobrepresión, rotura frágil por fatiga o corrosión, fugas de gases o líquidos peligrosos, quemaduras por vapor o calor y proyección de fragmentos. El INSST y la Guía Técnica del REAP señalan que la correcta señalización con el pictograma W026 (UNE-EN ISO 7010:2020) y la inspección periódica son medidas preventivas fundamentales para reducir estos riesgos en el lugar de trabajo.
Los tipos más comunes son: recipientes a presión simples (RD 769/1999), recipientes a presión transportables (ADR/RID), calderas y generadores de vapor, autoclaves, reactores y botellas de gas natural o gases industriales. Cada tipo tiene su propia normativa de diseño, fabricación e inspección. La señal W026 aplica a todos ellos cuando están instalados o almacenados en centros de trabajo sujetos al RD 485/1997.
La señalización de áreas con equipos a presión se rige por el RD 485/1997 Anexo III (señales de advertencia) y la norma UNE-EN ISO 7010:2020, que normaliza el pictograma W026 con triángulo amarillo. Adicionalmente, el RD 709/2015 (Reglamento de Equipos a Presión) y su Guía Técnica establecen los requisitos de marcado, categorización y vigilancia. El incumplimiento es sancionable conforme al artículo 12.16 de la LISOS.
Es obligatorio señalizar con advertencia de presión alta o recipientes a presión en salas de compresores, almacenes de botellas de gases industriales o gas natural, plantas químicas, laboratorios con autoclaves, instalaciones de aire a presión y cualquier área donde haya equipos cuya presión manométrica supere 0,5 bar. La obligación derive del RD 485/1997 art. 3 y debe mantenerse durante toda la vida útil del equipo, asegurando visibilidad y legibilidad conforme a UNE-EN ISO 7010:2020.
