Sistema de detección de humo por aspiración de 4 canales con monitorización de flujo individual por canal. Integra 2 sensores de humo SSD (uno para canales 1+2, otro para canales 3+4), rango de sensibilidad de 0,01 %/m a 0,5 %/m, hasta 700 m totales de tubería según configuración y clase, alimentación a 24 V DC (14–30 V DC), grado de protección IP54 y dimensiones de 290 × 195 × 140 mm. Sensor SSD1030 no incluido.

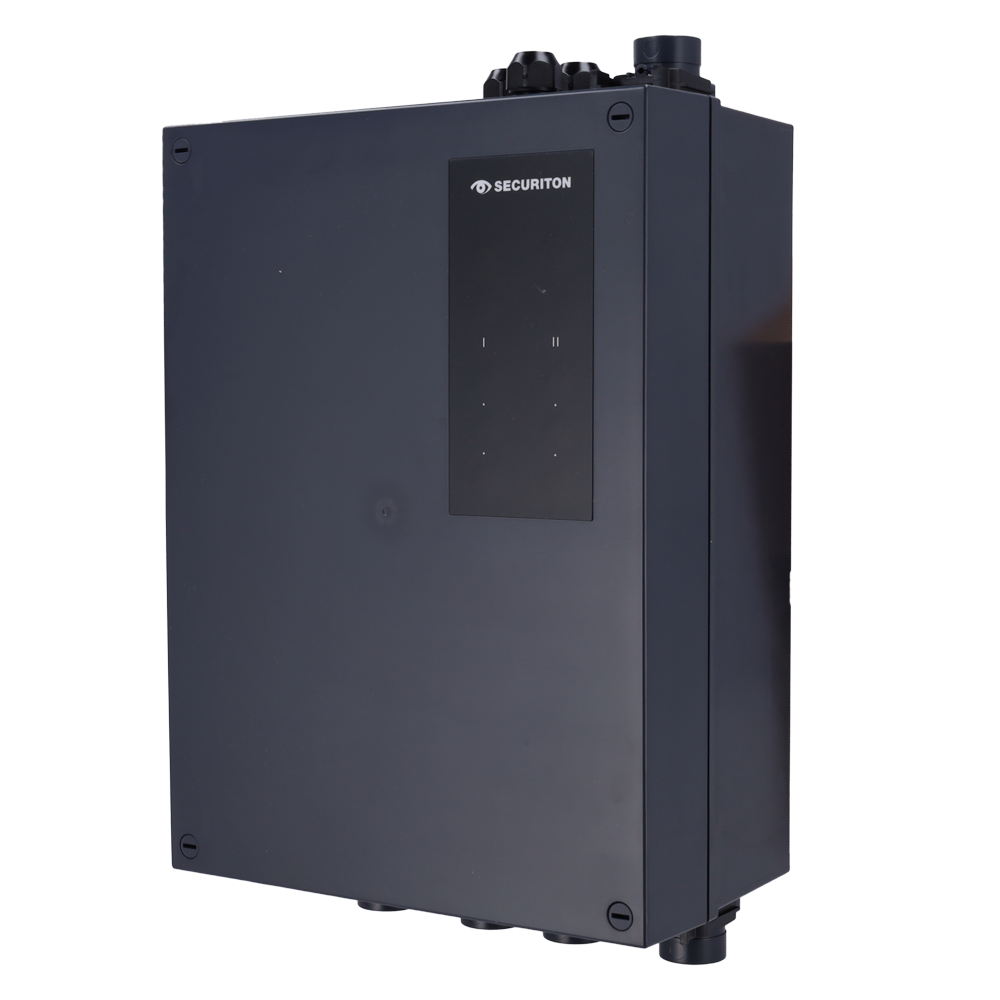

El Securiton ASD2004 es un sistema de detección de humo por aspiración (ASD) con cuatro entradas de tubería independientes, cada una dotada de su propio sensor de flujo de aire para la monitorización continua de la integridad de la red. Cumple la norma EN 54-20 en las Clases A, B y C, lo que lo convierte en una solución válida para entornos con exigencias de detección muy temprana.
El equipo aloja dos sensores de humo SSD: el primero analiza el aire combinado de los canales 1 y 2, mientras que el segundo se ocupa de los canales 3 y 4. Esta segmentación por grupos de dos canales permite identificar con precisión la zona de alarma sin necesidad de instrumentar cada canal con su propio detector, ofreciendo una relación coste-eficiencia destacada. Cada sensor SSD genera salidas de relé independientes de alarma y avería, y cada canal dispone además de una salida de avería de flujo individual para detectar roturas u obstrucciones en cualquiera de las cuatro líneas de tubería.
La longitud máxima total de tubería alcanza los 700 m en función de la configuración adoptada y de la clase EN 54-20 requerida. El rango de sensibilidad abarca de 0,01 %/m a 0,5 %/m, lo que posibilita tanto la detección ultratemperana en entornos críticos como ajustes menos sensibles para espacios con mayor presencia de partículas en suspensión. La alimentación se realiza a 24 V DC con un margen operativo de 14 V a 30 V DC, compatible con las centrales de incendio convencionales. El grado de protección IP54 garantiza su uso en instalaciones con presencia de polvo y salpicaduras.
| Campo | Valor |
|---|---|
| Referencia | ASD2004 |
| Normativa | EN 54-20 (Clases A, B y C) |
| Entradas de tubería | 4 canales con monitorización de flujo individual |
| Sensores de humo | 2 sensores SSD (1 para canales 1+2 / 1 para canales 3+4) |
| Rango de sensibilidad | 0,01 %/m a 0,5 %/m |
| Longitud máxima de tubería | Hasta 700 m totales (según configuración y clase) |
| Tensión de operación | 24 V DC (rango 14–30 V DC) |
| Salidas de relé | Alarma y avería por cada sensor SSD; avería de flujo por canal |
| Segmentación | Identificación de alarma por grupos de 2 canales |
| Grado de protección | IP54 |
| Dimensiones | 290 × 195 × 140 mm |
| Sensor incluido | No (sensor SSD1030 no incluido) |
⚠ El sensor SSD1030 debe adquirirse por separado. La longitud máxima de tubería depende de la clase EN 54-20 seleccionada y de la configuración de la instalación.
