Smartbox solar compacta de 350×350×200 mm con entrada DC 99 %, booster DC24 V a DC53,5 V 200 W, protección contra sobretensiones 20 kA, RS485, pantalla LCD de 2,4″ y soporte para báculo y pared.

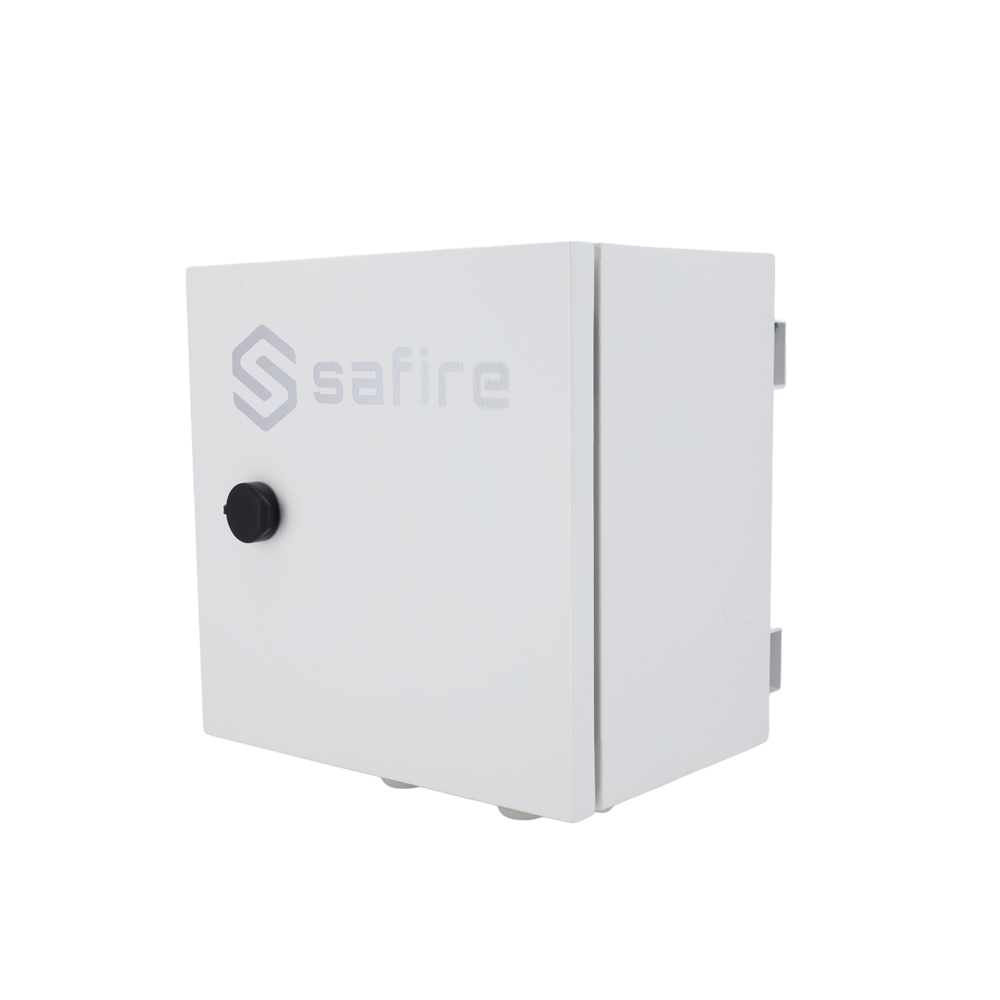

El Safire SF-BOX3535DC4POE-LITIO es una solución de alimentación autónoma todo en uno diseñada para instalaciones de videovigilancia y seguridad en ubicaciones sin red eléctrica. La carcasa metálica de 350×350×200 mm con tratamiento impermeable y anticorrosión aloja un switch PoE Gigabit de 4 puertos, un controlador MPPT, protecciones eléctricas integradas y una pantalla LCD local, ofreciendo conectividad y gestión energética desde un único armario con grado de protección IP65.
La entrada solar acepta paneles fotovoltaicos de hasta <55 VDC (el voltaje del panel debe superar siempre el de la batería conectada). El controlador MPPT integrado alcanza una eficiencia superior al 99 % y gestiona la carga de baterías de litio o de plomo-ácido de 12 V o 24 V DC, seleccionables mediante DIP Switch; la batería no se incluye. Un booster interno eleva la tensión de DC24 V a DC53,5 V con una potencia de 200 W para alimentar los puertos PoE de alta potencia. La corriente de descarga máxima del MPPT es de 20 A. Adicionalmente, la unidad dispone de una salida de 12 V DC controlable en remoto con detección de voltaje y corriente y función de backup energético.
El switch no gestionable incorporado ofrece cuatro puertos 10/100/1000Base-T con PoE y una ranura de enlace ascendente SFP 1000Base-X. Los puertos 1 y 2 suministran hasta 90 W cada uno conforme a IEEE 802.3bt (compatible con IEEE 802.3af/at), mientras que los puertos 3 y 4 proporcionan hasta 30 W bajo IEEE 802.3af/at. La salida PoE total máxima es de 190 W. El consumo propio del equipo es inferior a 10 W. Los estándares de red soportados son IEEE 802.3, IEEE 802.3u e IEEE 802.3z.
El armario incorpora un interruptor automático de CC bipolar de 25 A, un interruptor automático de CC monopolar de 16 A y un dispositivo de protección contra sobretensiones (SPD) de 2 polos CC con capacidad de 20 kA. Estas protecciones salvaguardan tanto la instalación solar como los equipos conectados frente a cortocircuitos, sobrecargas y transitorios de tensión.
La interfaz RS485 estándar permite la integración con sistemas de gestión. La plataforma de software gratuita posibilita el control remoto de la salida de 12 V DC y la lectura de parámetros eléctricos en tiempo real. Las 2 entradas de alarma por conector seco permiten supervisar eventos externos; el canal 1 está preconfigurado para la detección de puerta abierta/cerrada. La pantalla LCD de 2,4″ (320×240 píxeles) ofrece lectura local de los parámetros del sistema. El botón de reset restaura la configuración de fábrica tras pulsarse más de 5 segundos.
El armario incluye soporte para instalación en báculo (abrazadera de 400 mm de diámetro) y soporte de pared. Las entradas de cable se realizan mediante 4 prensa-estopas M25 y 5 prensa-estopas PG7, completadas con 2 tapones antiagua a presión M5. El contenido del embalaje incluye el armario metálico, abrazaderas para poste, soportes de pared, guía rápida de uso, cable para conexión de batería y llave metálica.
| Entrada solar | DC <55 VDC (debe superar el voltaje de la batería conectada) |
|---|---|
| Protección | IP65 |
| Batería compatible | Litio y plomo-ácido, 12 V / 24 V DC, seleccionable por DIP Switch (no incluida) |
| Salida DC | 12 V DC controlable en remoto, con detección de voltaje y corriente y backup energético |
| Booster | DC24 V → DC53,5 V, 200 W |
| Interruptor automático bipolar CC | 25 A × 1 |
| Interruptor automático monopolar CC | 16 A × 1 |
| SPD | 2 polos CC, 20 kA |
| MPPT – Voltaje batería | 12 V / 24 V |
| MPPT – Voltaje entrada solar | <55 V |
| MPPT – Eficiencia | >99 % |
| MPPT – Corriente de descarga | 20 A |
| RS485 | Interfaz estándar RS485 |
| Entradas de alarma | 2 canales, conector seco (canal 1: detección puerta abierta/cerrada) |
| Botón de reset | Pulsación >5 s → restauración de fábrica |
| Pantalla LCD – Tamaño | 2,4″ |
| Pantalla LCD – Resolución | 320 × 240 píxeles |
| Puertos Ethernet 1 y 2 | 10/100/1000Base-T, PoE 90 W, RJ45, IEEE 802.3bt / 802.3af / 802.3at |
| Puertos Ethernet 3 y 4 | 10/100/1000Base-T, PoE 30 W, RJ45, IEEE 802.3af / 802.3at |
| Puerto SFP | 1 × 1000Base-X |
| Salida PoE máxima | 190 W (90 W puertos 1-2; 30 W puertos 3-4) |
| Consumo propio | <10 W |
| Estándares de red | IEEE 802.3, IEEE 802.3u, IEEE 802.3z |
| Indicadores – Alimentación | 1 LED rojo |
| Indicadores – Puertos 1-4 (RJ45) | LED verde: enlace/actividad; LED amarillo: PoE activo |
| Indicadores – Puerto 5 (uplink) | LED verde: enlace/actividad |
| Prensa-estopas | 4 × M25 + 5 × PG7 |
| Tapones antiagua | 2 × M5 |
| Temperatura de trabajo | -20 °C ~ 70 °C |
| Temperatura de almacenamiento | -40 °C ~ 85 °C |
| Humedad relativa | 0 ~ 95 % (sin condensación) |
| Dimensiones | 350 × 350 × 200 mm |
| Material | Metal |
| Diámetro de abrazadera | 400 mm |
