Armario Smartbox solar compacto de 300 × 300 × 200 mm con entrada solar DC 99 %), switch PoE integrado de 4 puertos gigabit (2 × 90 W IEEE 802.3bt + 2 × 30 W IEEE 802.3af/at), ranura SFP 1000Base-X, booster DC12V a DC53,5V de 120 W, salida 12 V DC controlable en remoto, pantalla LCD de 2,4″, protección IP65, RS485, SPD 20 kA y compatible con baterías de litio y plomo seleccionables por DIP Switch.

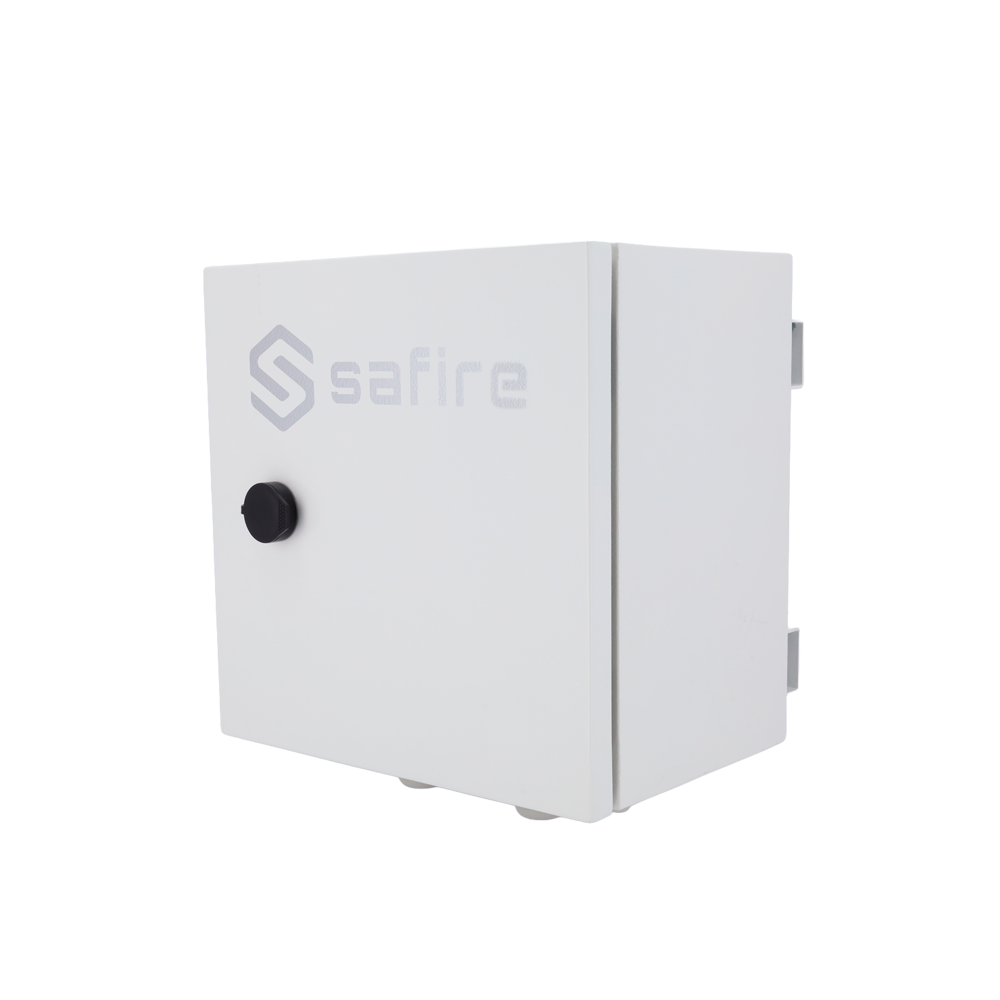

El Safire SF-BOX3030DC4POE-LITIO es un armario Smartbox solar de formato compacto (300 × 300 × 200 mm) diseñado para centralizar la gestión energética y la conectividad de red en instalaciones de videovigilancia y seguridad alimentadas por panel solar. Integra en un único equipo metálico con grado de protección IP65 un controlador MPPT, un switch PoE de 4 puertos gigabit, un booster DC/DC, protecciones eléctricas y un sistema de monitorización remota por software.
La entrada solar admite tensiones de hasta 45 VDC (siempre superior al voltaje de la batería conectada). El controlador MPPT integrado optimiza la transferencia de energía desde el panel con una eficiencia superior al 99 % y una corriente de descarga de 10 A. El voltaje de batería gestionado es de 12 V, compatible tanto con tecnología de litio como de plomo ácido; el tipo de batería se selecciona físicamente mediante DIP Switch. La batería no se incluye. El booster interno eleva la tensión de DC12 V a DC53,5 V con una potencia máxima de 120 W, suministrando la alimentación necesaria para el switch PoE de alta potencia integrado.
El switch incorporado dispone de cuatro puertos Ethernet 10/100/1000Base-T con PoE: los puertos 1 y 2 ofrecen hasta 90 W cada uno según IEEE 802.3bt (compatible también con IEEE 802.3af/at), mientras que los puertos 3 y 4 suministran hasta 30 W conforme a IEEE 802.3af/at. El presupuesto PoE total máximo es de 110 W. Además, incluye una ranura SFP de enlace ascendente 1000Base-X. Los estándares de red soportados son IEEE 802.3, IEEE 802.3u e IEEE 802.3z. Los indicadores LED en los conectores RJ45 muestran en verde el enlace/actividad y en amarillo la presencia de PoE; el enlace ascendente dispone de LED verde independiente. Un LED rojo indica el estado de alimentación del equipo.
El equipo proporciona una salida de 12 V DC controlable en remoto con detección de voltaje y corriente y función de backup energético. Dispone de dos canales de entrada de alarma mediante conector seco; el canal 1 está configurado por defecto para la detección de puerta abierta/cerrada. La interfaz RS485 estándar permite la integración con otros dispositivos. El software gratuito del fabricante posibilita la monitorización y el control remoto de todas las salidas. La pantalla LCD de 2,4″ (resolución 320 × 240 píxeles) muestra el estado del sistema localmente. El botón de reset recupera la configuración de fábrica al mantenerlo pulsado más de 5 segundos.
El armario incorpora un interruptor automático de CC bipolar de 25 A, un interruptor automático de CC monopolar de 16 A y un dispositivo de protección contra sobretensiones (SPD) de 2 polos CC con capacidad de 20 kA. Estas protecciones salvaguardan tanto la electrónica interna como los dispositivos conectados frente a sobretensiones y cortocircuitos.
La carcasa metálica con tratamiento impermeable y anticorrosivo está homologada IP65. Incluye abrazaderas para báculo (diámetro máximo 400 mm) y soportes de pared. Las entradas de cable se realizan a través de 4 prensaestopas M25 y 5 prensaestopas PG7, además de 2 tapones antiagua a presión M5. El equipo opera en un rango de temperatura de -20 °C a 70 °C, se almacena entre -40 °C y 85 °C y soporta humedad relativa de 0 a 95 % sin condensación. El consumo propio del equipo es inferior a 10 W.
| Entrada solar | DC <45 VDC (mayor que el voltaje de la batería conectada) |
|---|---|
| Protección | IP65 |
| Batería compatible | Litio y plomo (no incluida), seleccionable por DIP Switch |
| Voltaje de batería (MPPT) | 12 V |
| Eficiencia MPPT | >99 % |
| Corriente de descarga | 10 A |
| Salida DC | 12 V DC controlable en remoto, con detección de voltaje y corriente, backup energético |
| Booster | DC12 V → DC53,5 V, 120 W |
| Consumo propio | <10 W |
| Salida PoE máxima total | 110 W |
| Puertos Ethernet (1 y 2) | 10/100/1000Base-T, 90 W PoE, RJ45, IEEE 802.3bt / 802.3af / 802.3at |
| Puertos Ethernet (3 y 4) | 10/100/1000Base-T, 30 W PoE, RJ45, IEEE 802.3af / 802.3at |
| Puerto SFP | 1 × 1000Base-X |
| Estándares de red | IEEE 802.3, IEEE 802.3u, IEEE 802.3z |
| Indicadores LED | Alimentación: 1 × rojo; RJ45 puertos 1-4: verde (enlace/actividad), amarillo (PoE); SFP uplink: verde (enlace/actividad) |
| Interruptor automático bipolar CC | 25 A × 1 |
| Interruptor automático monopolar CC | 16 A × 1 |
| SPD (protección sobretensiones) | 2 polos CC, 20 kA |
| Interfaz RS485 | Estándar |
| Entradas de alarma | 2 canales, conector seco; canal 1 predeterminado para detección de puerta |
| Pantalla LCD | 2,4″, resolución 320 × 240 píxeles |
| Botón de reset | Pulsación >5 s para restaurar valores de fábrica |
| Prensaestopas | 4 × M25 + 5 × PG7 |
| Tapones antiagua a presión | 2 × M5 |
| Temperatura de trabajo | -20 °C ~ 70 °C |
| Temperatura de almacenamiento | -40 °C ~ 85 °C |
| Humedad relativa | 0 ~ 95 % (sin condensación) |
| Dimensiones | 300 × 300 × 200 mm |
| Material | Metal |
| Diámetro de abrazadera (báculo) | 400 mm |
