Safire SF-BOX08SOL-BMS-IP55 Armario Solar IP55 Switch PoE L2 8 Puertos

Safire SF-BOX08SOL-BMS-IP55: armario inteligente de alimentación solar para instalaciones autónomas

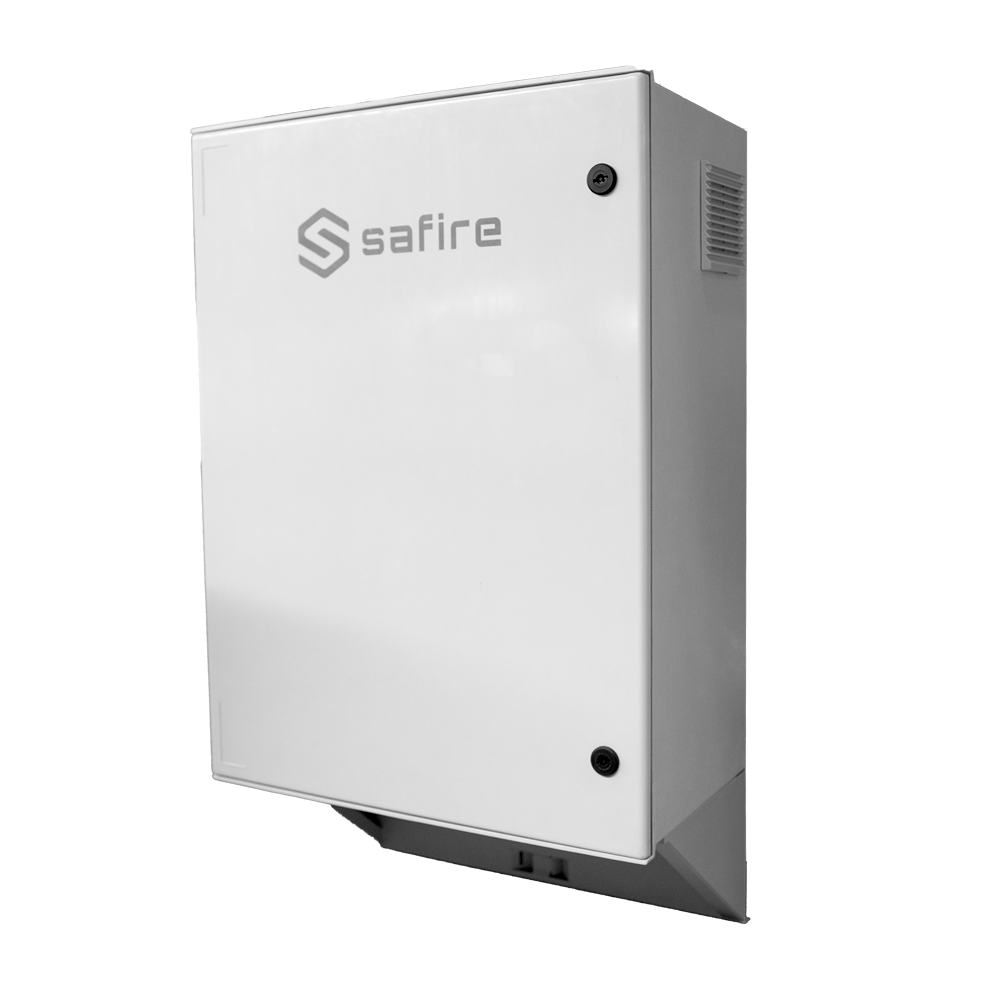

El Safire SF-BOX08SOL-BMS-IP55 es un armario de poliéster SMC con grado de protección IP55 diseñado para despliegues de videovigilancia y redes en ubicaciones sin suministro eléctrico convencional. Integra en un único gabinete el controlador de carga solar MPPT, el conversor DC/DC, el switch PoE L2 administrado, las protecciones eléctricas, la bandeja de fusión de fibra y los elementos de seguridad física, eliminando la necesidad de instalar equipamiento adicional externo.

Alimentación solar y gestión de batería

La entrada acepta hasta 100 V DC en circuito abierto, con rango de voltaje MPPT de (voltaje de batería + 2 V) hasta 72 V DC. El controlador admite baterías de litio de 12/24/36/48 V DC (rango de voltaje 8~64 V DC) con una corriente de carga de 20 A y una eficiencia superior al 99 %. La potencia máxima de entrada varía según la tensión de batería: 260 W a 12 V, 520 W a 24 V, 780 W a 36 V, 1.040 W a 48 V y 1.300 W a 60 V. La eficiencia de conversión de carga es del 85 % al 98 % (correspondiente a cargas del 10 % al 100 %). El sistema incluye un conversor DC 48 V → DC 12 V para alimentar los equipos internos, y la pantalla LCD de 2,5 ″ muestra el estado del sistema en tiempo real. La placa solar no está incluida; se recomienda un panel de 60 V DC o dos paneles de 30 V DC en serie.

Switch PoE L2 administrado de alto rendimiento

El switch integrado dispone de ocho puertos 10/100/1000Base-T con PoE y dos ranuras SFP 1000Base-X. Los puertos 1 y 2 ofrecen hasta 90 W cada uno (IEEE 802.3bt, compatible con IEEE 802.3af/at), mientras que los puertos 3 a 8 suministran hasta 30 W (IEEE 802.3af/at). La capacidad de conmutación es de 20 Gbps con un ancho de banda de 14,88 Mpps, búfer de 1 M y tabla de direcciones MAC de 8 K entradas. El autoconsumo es inferior a 20 W y la salida PoE máxima asciende a 180 W. El switch incorpora protección contra sobretensiones de 6 kV (IEC 61000-4-5) y protección ESD de 6 kV por contacto / 8 kV por aire (IEC 61000-4-2).

Gestión avanzada y funcionalidades L2

La gestión se realiza mediante interfaz web (HTTP/HTTPS), SNMP v1/v2c/v3, Telnet y SSH. Entre las funcionalidades disponibles destacan: VLAN (acceso, troncal, híbrido), MSTP, LACP, LLDP, IGMP Snooping, GMRP, EAPS, ERPS (anillos 1~21), RMON, QoS, ACL (IP estándar, IP extendida, IP-MAC, MAC-ARP), autenticación AAA (TACACS+, RADIUS, 802.1X), DHCP Snooping, detección de bucle, puertos Mirror, Jumbo Frame, QinQ, OAM, UDLD, MVR, CFM e información DDM. La administración de clúster utiliza NDP, NTDP y Cluster. El sistema de log incluye registro local y Syslog remoto.

Protecciones eléctricas y conectividad auxiliar

El armario incorpora un disyuntor MCB monofásico DC 220 V 16 A tipo C (doble unidad), un dispositivo SPD 2P AC 380 V 20 kA para la protección frente a transitorias y dos enchufes europeos tipo F (Schuko). La salida DC proporciona 3×12 V DC con una potencia máxima combinada de 240 W entre las tres salidas. Un ventilador de 12 V DC garantiza la refrigeración interna.

Seguridad física y elementos de supervisión

El cierre de doble llave protege el acceso al interior. El sensor de puerta (tamper) activa automáticamente la iluminación LED interior de 12 V DC para facilitar el mantenimiento nocturno. Se incluyen tres entradas de alarma por contacto seco (la entrada 1 está asignada por defecto al contacto de puerta) y un módulo inteligente con puerto de red 10/100Base-TX independiente. El botón de reset recupera la configuración de fábrica mediante pulsación larga de 5 s. La bandeja de fusión de fibra admite 4 conectores SC UPC. El diámetro de la abrazadera para montaje en báculo es de 400 mm.
