Safire SF-BOX08SOL-BMS-IP55-4800WH Armario Solar Autónomo PoE IP55 con Batería 48V 100A y Switch L2

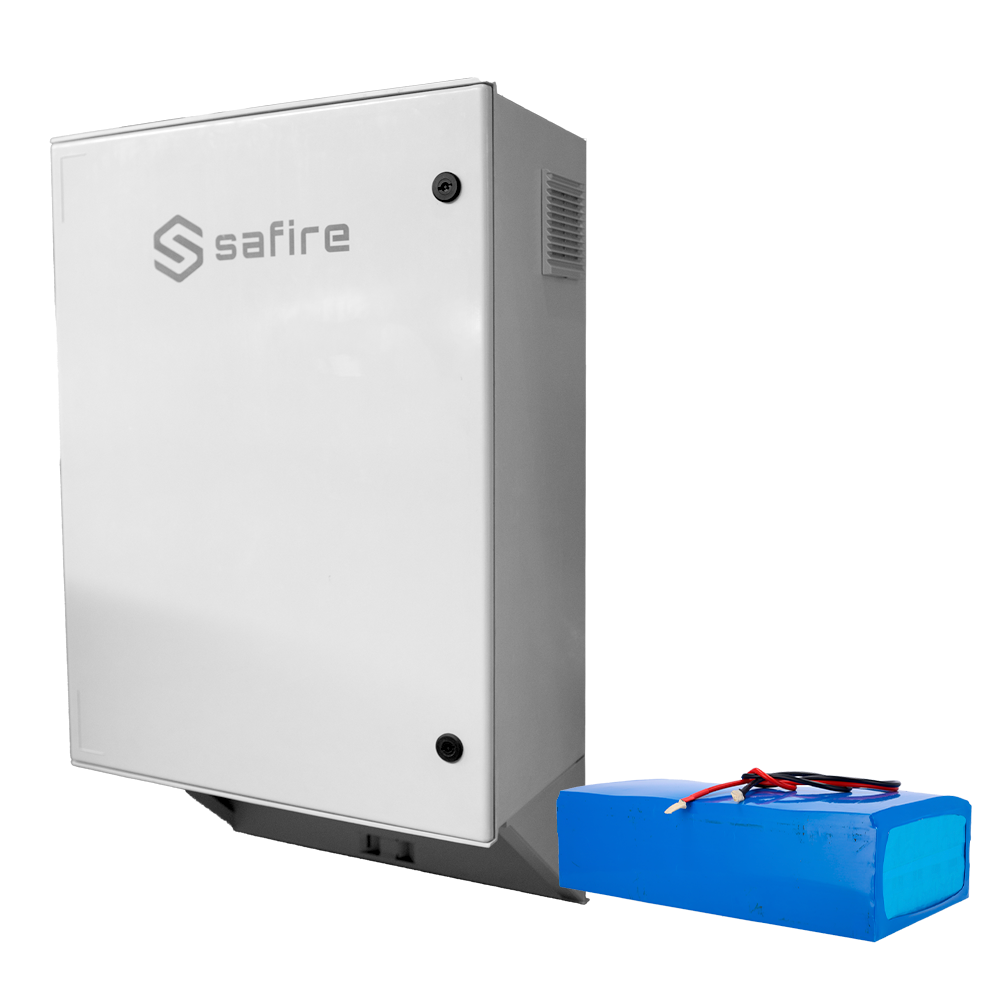

Safire SF-BOX08SOL-BMS-IP55-4800WH: armario solar autónomo todo en uno para videovigilancia en campo

El SF-BOX08SOL-BMS-IP55-4800WH es una solución integral de Safire diseñada para desplegar instalaciones de seguridad electrónica allí donde no existe suministro eléctrico de red ni conectividad cableada. El armario integra en un único gabinete de poliéster SMC (resina reforzada con fibra de vidrio) todo lo necesario: controlador de carga solar MPPT, batería de litio 48 V 100 A, conversor DC-DC, switch PoE L2 gestionable, protecciones eléctricas, bandeja de fusión de fibra y módulo inteligente de gestión remota.

Construcción y protección mecánica

El gabinete mide 800 × 600 × 300 mm y está fabricado en SMC —resina de poliéster reforzada con fibra de vidrio—, material que ofrece elevada rigidez dieléctrica, resistencia a los rayos UV y baja absorción de humedad. El grado de protección IP55 garantiza la estanqueidad frente a polvo y chorros de agua en todas las direcciones, lo que permite instalarlo en exteriores, báculos y fachadas. El cierre de doble llave y el sensor de puerta (tamper) conectado a la entrada de alarma 1 protegen el interior frente a aperturas no autorizadas; al abrir la puerta se activa automáticamente la iluminación LED interior de 12 V DC para facilitar el mantenimiento nocturno. El diámetro de abrazadera para montaje en mástil es de 400 mm.

Sistema de alimentación solar y gestión de batería

El controlador de carga MPPT acepta una tensión de entrada en circuito abierto de hasta 100 Vdc (rango MPPT: tensión de batería +2 V hasta 72 Vdc) y entrega una corriente de carga de 20 A compatible con baterías de 12/24/36/48 Vdc (rango de voltaje de batería 8~64 Vdc). La potencia máxima de entrada varía según la tensión de la batería: 260 W a 12 V, 520 W a 24 V, 780 W a 36 V, 1040 W a 48 V y 1300 W a 60 V. La eficiencia del controlador supera el 99 % y la eficiencia de conversión de carga oscila entre el 85 % y el 98 % según la carga (10 %~100 %). La batería de litio 48 V 100 A (4800 Wh) está incluida y proporciona la energía necesaria para operar el switch PoE, las cámaras y el módulo inteligente durante períodos prolongados de escasa irradiación solar. La placa solar —panel de 60 V recomendado, o dos paneles de 30 V DC en serie— no se incluye. Un conversor interno transforma los 48 V DC de la batería a 12 V DC para alimentar periféricos, el ventilador y la iluminación interior. Las tres salidas DC de 12 V ofrecen una potencia combinada máxima de 240 W. Dos enchufes europeos tipo F permiten conectar equipos de CA cuando se dispone de otra fuente externa. El autoconsumo del sistema es inferior a 20 W.

Switch PoE L2 gestionable integrado

El corazón de red del armario es un switch de 10 puertos con capacidad de conmutación de 20 Gbps y ancho de banda de reenvío de 14,88 Mpps. Los puertos 1 y 2 son 10/100/1000Base-T con PoE de hasta 90 W cada uno (IEEE 802.3bt, retrocompatible con IEEE 802.3af/at). Los puertos 3 a 8 son 10/100/1000Base-T con PoE de 30 W (IEEE 802.3af/at). Los puertos 9 y 10 son ranuras SFP 1000Base-X para fibra óptica. La tabla de direcciones MAC admite 8K entradas y el buffer es de 1 MB. La potencia PoE total disponible es de 180 W máximo. El switch ofrece una gestión L2 completa: VLAN (acceso/troncal/híbrido, MAC VLAN, VLAN de voz, QinQ, mapeo VLAN, MVR), LACP, LLDP, STP/MSTP, IGMP Snooping, GMRP, EAPS, ERPS (anillos 1~21), RMON, ACL (IP estándar, IP extendida, IP-MAC, MAC ARP), QoS, AAA (TACACS+, RADIUS, 802.1X), SNMP (V1/V2C/V3 con TRAP), OAM, UDLD, detección de loopback, Jumbo Frame, DDM, puerto redundante y administración de clúster (NDP/NTDP). La protección eléctrica del switch incluye supresión de sobretensión de 6 kV (IEC 61000-4-5) y ESD de 6 kV por contacto / 8 kV por aire (IEC 61000-4-2).

Protecciones eléctricas y módulo inteligente

El armario integra un disyuntor magnetotérmico MCB monofásico DC 220 V 16 A tipo C (doble: uno por circuito) y un dispositivo de protección contra sobretensiones transitorias SPD 2P AC 380 V 20 kA para salvaguardar los equipos internos frente a rayos y transitorios de red. El módulo inteligente dispone de un puerto de red propio 10/100Base-TX, pantalla LCD de 2,5″ para visualización local del estado, botón de reset con restauración de fábrica mediante pulsación larga de 5 s y tres entradas de alarma por contacto seco (la entrada 1 se reserva por defecto al sensor de puerta). Permite administración remota con software de gestión incluido.

Conectividad de fibra óptica

La bandeja de fusión de fibra integrada admite 4 conectores SC UPC, lo que permite terminar y proteger empalmes de fibra directamente en el interior del armario, eliminando la necesidad de un armario de fibra adicional en instalaciones que combinen troncal de fibra con distribución PoE local.

Especificaciones técnicas
