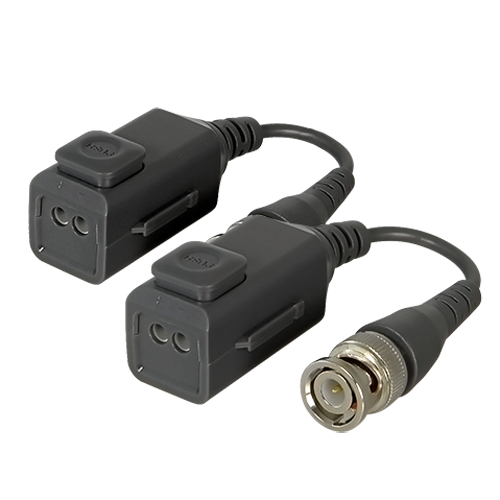

Safire BA617P-HAC Transceptor Pasivo por Par Trenzado 1 canal 75 MHz

Transceptor pasivo por par trenzado SAFIRE BA617P-HAC para cámaras HD analógicas

El Safire BA617P-HAC es un transceptor pasivo de vídeo por par trenzado diseñado para la transmisión de señal analógica de alta definición sin necesidad de alimentación externa. Compatible con los principales estándares HD analógicos —HDTVI, HDCVI, AHD y CVBS—, permite extender el alcance de la señal de vídeo utilizando cable UTP de categoría 5E o 6, evitando el cableado coaxial. Se suministra en pack de 2 unidades para cubrir el extremo de cámara y el extremo de grabador.

Instalación pasiva y conexión sencilla

Al tratarse de un dispositivo completamente pasivo, el BA617P-HAC no requiere ninguna fuente de alimentación adicional, lo que simplifica la instalación y reduce el coste del proyecto. La conexión al equipo de vídeo se realiza mediante conector BNC macho estándar, mientras que el cable de par trenzado se fija mediante un terminal de inserción de dos pines, agilizando el tendido sin necesidad de herramientas especializadas.

Distancias de transmisión según estándar y resolución

El alcance varía en función del estándar de vídeo y la resolución utilizada. En HDTVI: 200 m a 720p y 1080p, 250 m a 3 Mpx, 150 m a 5 Mpx y 8 Mpx. En HDCVI: 300 m a 720p, 250 m a 1080p, 200 m a 4 Mpx, 150 m a 8 Mpx. En AHD: 200 m a 720p, 300 m a 1080p, 200 m a 4 Mpx, 150 m a 5 Mpx. En CVBS la distancia máxima alcanza los 500 m. El ancho de banda de 75 MHz garantiza la fidelidad de la señal en todas las resoluciones soportadas.

Especificaciones técnicas
