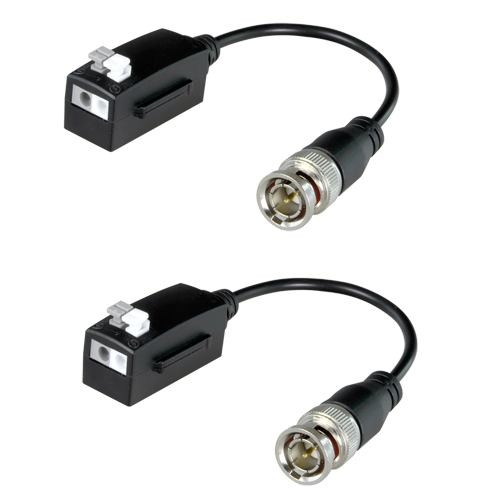

Transceptor pasivo de vídeo por par trenzado SAFIRE para señales HDTVI, HDCVI, AHD y CVBS. 1 canal, sin alimentación, conector BNC macho y terminal de dos pines. Alcance hasta 400 m en HDCVI 720p o 300 m en AHD 720p. Crosstalk 60 dB, impedancia de entrada 75 Ω / salida 100 Ω. Compatible con cable UTP categoría 5/6. Pack de 2 unidades (emisor + receptor).
El SAFIRE BA612P-HAC-B es un transceptor pasivo de vídeo por par trenzado diseñado para la transmisión de señal analógica de alta definición —HDTVI, HDCVI, AHD y CVBS— a través de cable UTP categoría 5/6, sin necesidad de alimentación externa. El pack incluye 2 unidades (emisor y receptor) listas para instalar en pareja.
El balun es compatible con los principales formatos HD analógicos del mercado. En HDTVI alcanza 200 m para resoluciones de 720p, 1080p, 4 Mpx y 4K. En HDCVI llega hasta 400 m en 720p y 200 m en 1080p, 4 Mpx y 4K. Con señal AHD ofrece 300 m en 720p, 200 m en 1080p y 200 m en 4 Mpx. Para CVBS el alcance máximo es de 300 m. Estas distancias se obtienen utilizando cable UTP de categoría 5 o 6.
Al tratarse de un transceptor pasivo, el BA612P-HAC-B no requiere fuente de alimentación adicional, lo que simplifica enormemente la instalación y reduce el cableado en el cuadro. El lado de cámara conecta mediante conector BNC macho estándar, mientras que el lado de cable de red emplea un terminal de inserción por presión de dos pines, compatible con cualquier cable UTP categoría 5/6 sin necesidad de crimpado.
La impedancia de entrada es de 75 Ohm, valor estándar para vídeo compuesto y HD analógico, mientras que la impedancia de salida sobre el par trenzado es de 100 Ohm, adaptada a la impedancia característica del UTP. El rechazo de diafonía (crosstalk) alcanza los 60 dB, lo que garantiza una señal limpia incluso en instalaciones con múltiples pares en el mismo tubo o bandeja.
| Marca | SAFIRE |
|---|---|
| Modelo | BA612P-HAC-B |
| Número de canales | 1 canal |
| Alimentación | No requiere (pasivo) |
| Entrada/Salida de vídeo | BNC (macho) |
| Conector par trenzado | Conector de dos pines |
| Distancia HDTVI | 200/200/200/200 m (720p/1080p/4 Mpx/4K) |
| Distancia HDCVI | 400/200/200/200 m (720p/1080p/4 Mpx/4K) |
| Distancia AHD | 300/200/200 m (720p/1080p/4 Mpx) |
| Distancia CVBS | 300 m |
| Crosstalk | 60 dB |
| Impedancia de entrada | 75 Ohm |
| Impedancia de salida | 100 Ohm |
| Categoría de cable | UTP categoría 5/6 |
| Contenido del pack | 2 unidades (emisor + receptor) |
