Módulo transceptor SFP BiDi de Ruijie para fibra monomodo con estándar 1000Base-LX. Conector LC Símplex bidireccional, longitud de onda Tx 1550 nm y Rx 1310 nm, tasa de hasta 1,25 Gbps y alcance operativo de hasta 20 km. Láser DFB, receptor PIN, función DDM integrada y consumo máximo de 1,5 W. Temperatura de funcionamiento de 0 a 70 °C.

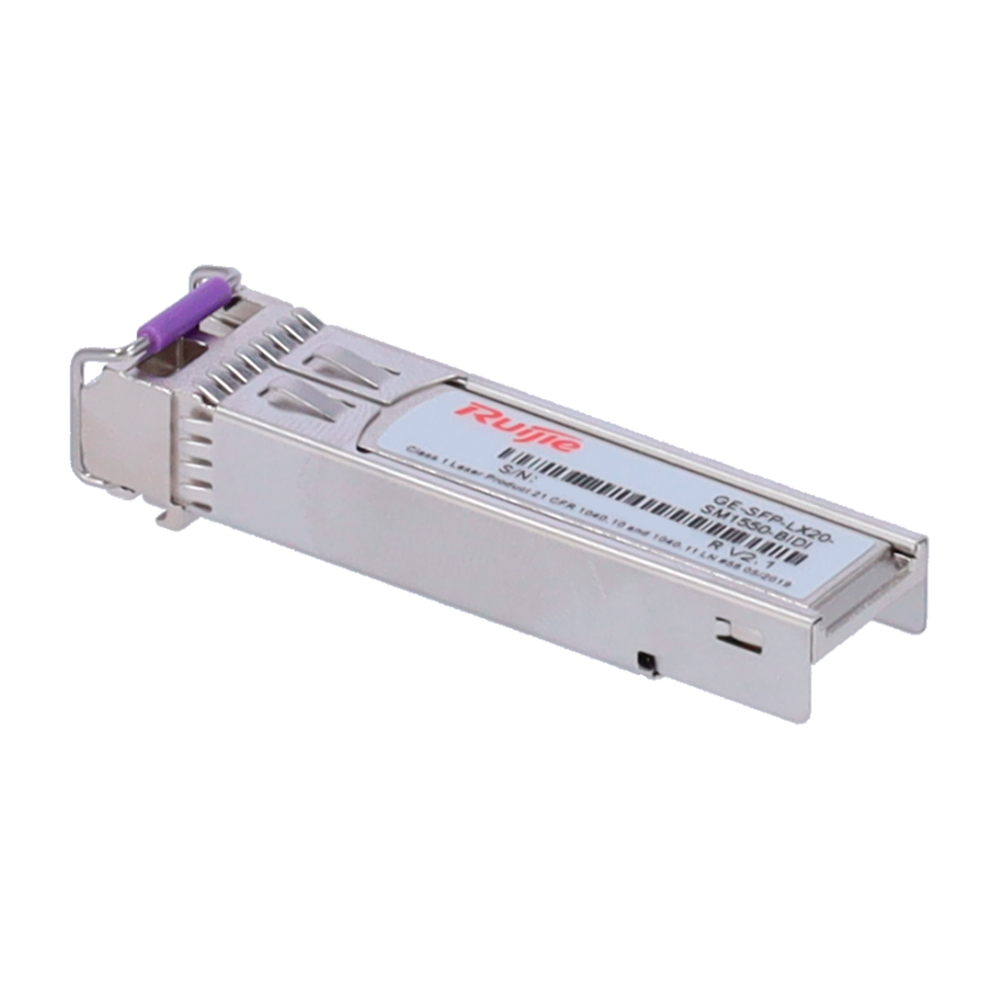

El RG-GE-SFP-LX20-SM1550-BIDI es un módulo transceptor SFP bidireccional de Ruijie diseñado para enlaces Gigabit Ethernet sobre fibra monomodo (SMF) con un único hilo de fibra. Gracias a su tecnología BiDi, transmite a 1550 nm y recibe a 1310 nm a través del mismo conector LC Símplex, alcanzando hasta 20 km de distancia operativa con una tasa de datos de hasta 1,25 Gbps.
La característica diferencial de este módulo es su naturaleza bidireccional sobre una única fibra óptica. Mientras el extremo equipado con el RG-GE-SFP-LX20-SM1550-BIDI transmite a 1550 nm y recibe a 1310 nm, el extremo opuesto debe estar equipado con el modelo complementario RG-GE-SFP-LX20-SM1310-BIDI (Tx 1310 nm / Rx 1550 nm). Esta arquitectura permite reducir a la mitad el tendido de fibra necesario en el enlace, con el consiguiente ahorro en infraestructura.
El módulo emplea un láser de tipo DFB (Distributed Feedback) como transmisor y un fotodetector PIN como receptor, combinación habitual en aplicaciones de larga distancia sobre SMF. La potencia de transmisión se sitúa entre −9 dBm (mínimo) y −3 dBm (máximo), con una sensibilidad de recepción (OMA) mejor que −20 dBm y una sobrecarga óptica de −3 dBm. La tasa de error de bit garantizada es de 1,00 × 10⁻¹². La extinción mínima del láser es ≥ 9 dB.
El módulo incorpora función DDM (Digital Diagnostic Monitoring), también denominada DOM, que permite supervisar en tiempo real parámetros como la potencia óptica de transmisión y recepción, la temperatura del módulo y el consumo de corriente. Esta capacidad facilita el diagnóstico preventivo y la detección temprana de degradaciones en el enlace sin necesidad de herramientas externas.
El factor de forma SFP es compatible con todos los equipos (conmutadores, enrutadores, servidores y tarjetas de interfaz de red) que dispongan de ranura SFP estándar. El módulo es hot-pluggable, lo que permite su inserción y extracción en caliente sin interrumpir el funcionamiento del equipo. Para completar el enlace BiDi a 20 km es imprescindible emparejar este módulo con el RG-GE-SFP-LX20-SM1310-BIDI en el extremo remoto; no es posible utilizarlo con otro módulo SM dúplex convencional.
El módulo opera en un rango de temperatura de 0 a 70 °C y humedad relativa de 5 % a 95 % RH, lo que lo hace apto para entornos de centro de datos y campus en condiciones estándar. El almacenamiento se permite entre −40 y +85 °C. Sus dimensiones son 56,5 mm × 13,5 mm × 8,5 mm (An × Pr × Al) y su peso es de 35 g. El consumo de energía no supera 1,5 W.
| Modelo | RG-GE-SFP-LX20-SM1550-BIDI |
|---|---|
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-LX |
| Tipo de fibra | Monomodo (SMF) |
| Tipo de conector | BIDI LC Símplex |
| Velocidad de datos | Hasta 1,25 Gbps |
| Distancia operativa | Hasta 20 km |
| Longitud de onda TX | 1550 nm |
| Longitud de onda RX | 1310 nm |
| Tipo de láser | DFB |
| Tipo de receptor | PIN |
| Potencia TX mínima | −9 dBm |
| Potencia TX máxima | −3 dBm |
| Sensibilidad de recepción (OMA) | < −20 dBm |
| Sobrecarga óptica | −3 dBm |
| Función DDM | Sí |
| Consumo de energía | ≤ 1,5 W |
| Temperatura de funcionamiento | 0 a 70 °C |
| Temperatura de almacenamiento | −40 a +85 °C |
| Humedad de funcionamiento | 5 % a 95 % RH |
| Dimensiones (An × Pr × Al) | 56,5 mm × 13,5 mm × 8,5 mm |
| Peso | 35 g |
⚠ Para establecer el enlace BiDi a 20 km es obligatorio utilizar el modelo RG-GE-SFP-LX20-SM1310-BIDI (Tx 1310 nm / Rx 1550 nm) en el extremo remoto. Ambos módulos deben emplearse en pareja; no son intercambiables ni compatibles con módulos dúplex convencionales.
