Módulo transceptor SFP BiDi de Ruijie para enlaces de fibra monomodo a 1000Base-LH. Conector LC Simplex bidireccional con longitud de onda Tx 1550 nm y Rx 1310 nm. Alcance operativo de hasta 40 km, tasa de hasta 1,25 Gbps, láser DFB, receptor PIN y función DDM. Consumo ≤ 1,5 W. Debe emparejarse en el extremo opuesto con el modelo GE-SFP-LH40-SM1310-BIDI.

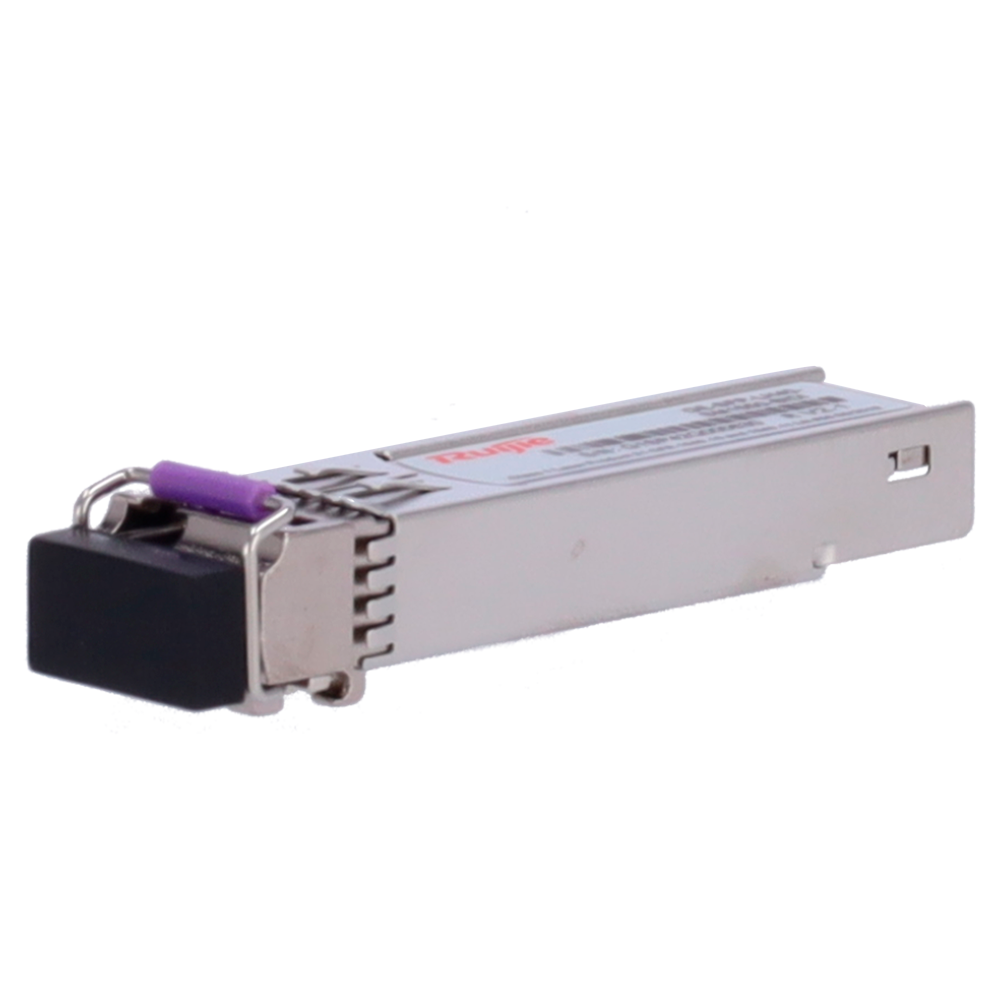

El RG-GE-SFP-LH40-SM1550-BIDI es un módulo transceptor SFP bidireccional de Ruijie diseñado para enlaces Gigabit Ethernet sobre fibra monomodo con un alcance de hasta 40 km, utilizando una única fibra gracias a la tecnología BiDi con longitudes de onda Tx 1550 nm y Rx 1310 nm.
La arquitectura BiDi (bidireccional) permite transmitir y recibir datos sobre una sola fibra monomodo mediante la separación por longitud de onda (WDM). Para formar un enlace completo, este módulo —que transmite a 1550 nm y recibe a 1310 nm— debe instalarse en un extremo del enlace, mientras que en el extremo opuesto se utiliza obligatoriamente el modelo GE-SFP-LH40-SM1310-BIDI, que invierte las longitudes de onda. Ambos módulos deben emplearse siempre en pareja para garantizar la correcta comunicación.
El módulo opera bajo el estándar 1000Base-LH con una tasa de transferencia de hasta 1,25 Gbps. Incorpora un láser de tipo DFB (Distributed Feedback) en transmisión y un receptor PIN, con una potencia de transmisión comprendida entre −5 dBm y 0 dBm, una sensibilidad de recepción (OMA) inferior a −23 dBm y una sobrecarga óptica máxima de −3 dBm. El consumo eléctrico es de ≤ 1,5 W.
El transceptor incorpora función DDM (Digital Diagnostic Monitoring), que permite supervisar en tiempo real parámetros como la temperatura, la tensión de alimentación, la corriente del láser y las potencias ópticas de transmisión y recepción desde el equipo de red compatible, facilitando el mantenimiento predictivo y la resolución de averías.
El módulo opera en un rango de temperatura de 0 a 70 °C y soporta almacenamiento entre −40 y 85 °C, con una humedad de funcionamiento de 5 % a 95 % RH. Sus dimensiones son 56,5 mm × 13,5 mm × 8,5 mm y su peso es de 35 g, lo que lo hace completamente compatible con ranuras SFP estándar en switches y routers.
| Fabricante | Ruijie |
|---|---|
| Referencia | RG-GE-SFP-LH40-SM1550-BIDI |
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-LH |
| Tipo de fibra | Monomodo (SMF) |
| Conector | BIDI LC (Simplex) |
| Velocidad de datos | Hasta 1,25 Gbps |
| Distancia operativa | Hasta 40 km |
| Longitud de onda TX | 1550 nm |
| Longitud de onda RX | 1310 nm |
| Tipo de láser | DFB |
| Tipo de receptor | PIN |
| Potencia TX mínima | −5 dBm |
| Potencia TX máxima | 0 dBm |
| Sensibilidad RX (OMA) | < −23 dBm |
| Sobrecarga óptica | −3 dBm |
| Función DDM | Sí |
| Consumo de energía | ≤ 1,5 W |
| Temperatura de funcionamiento | 0 a 70 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad de funcionamiento | 5 % a 95 % RH |
| Dimensiones (An × Pr × Al) | 56,5 mm × 13,5 mm × 8,5 mm |
| Peso | 35 g |
| Módulo par obligatorio | GE-SFP-LH40-SM1310-BIDI |
