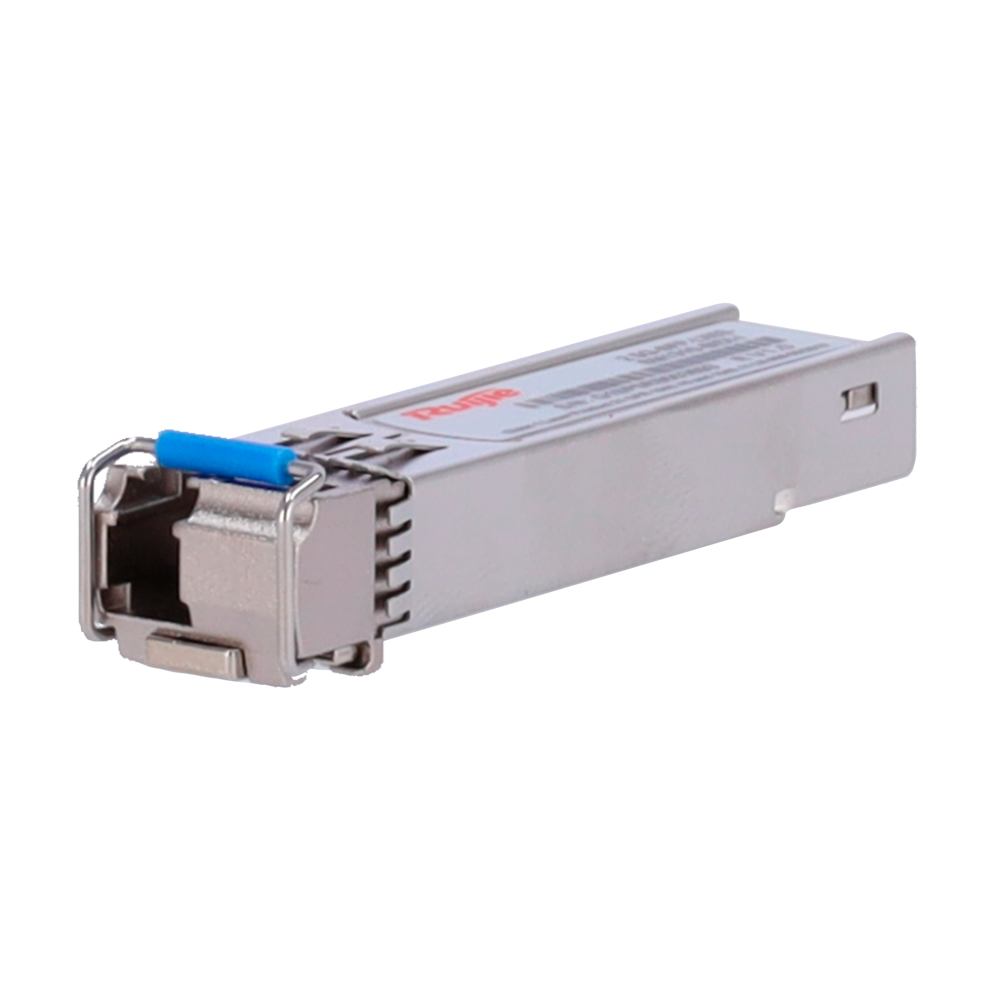

Módulo transceptor SFP BiDi de grado industrial de Ruijie para fibra monomodo (SMF). Estándar 2.5GBASE-LX, conector LC Simplex bidireccional, velocidad de hasta 3,125 Gbps y alcance operativo de hasta 3 km. Longitud de onda dual: Tx 1310 nm / Rx 1550 nm. Consumo ≤ 1 W, monitorización digital DDM, rango térmico de –40 a 85 °C. Dimensiones: 56,5 × 13,5 × 8,5 mm; peso: 35 g.
El RG-2.5G-SFP-LX03-SM1310-BIDI-I es un módulo transceptor SFP de Ruijie diseñado para enlaces ópticos bidireccionales (BiDi) sobre fibra monomodo (SMF) a velocidades de hasta 3,125 Gbps y distancias de hasta 3 km. Con conector LC Simplex y longitudes de onda Tx 1310 nm / Rx 1550 nm, permite utilizar una única fibra para transmitir y recibir simultáneamente, optimizando la infraestructura de cableado en entornos de centros de datos, campus y redes de acceso.
La tecnología BiDi (bidireccional) permite que transmisión y recepción se realicen sobre una única fibra monomodo mediante dos longitudes de onda diferenciadas: 1310 nm en transmisión y 1550 nm en recepción. Esto reduce a la mitad el número de fibras necesarias respecto a los módulos dúplex convencionales, simplificando la instalación y reduciendo costes de infraestructura. Para formar un enlace completo es imprescindible emplear en el extremo opuesto el módulo complementario RG-2.5G-SFP-LX03-SM1550-BIDI-I (Tx 1550 nm / Rx 1310 nm).
El módulo opera en un rango de temperatura de –40 a 85 °C, lo que lo clasifica como grado industrial y lo hace apto para instalaciones en exteriores, armarios sin climatización o entornos con condiciones térmicas exigentes. Incorpora función DDM (Digital Diagnostic Monitoring / DOM), que permite supervisar en tiempo real parámetros como potencia óptica de transmisión y recepción, temperatura interna, tensión de alimentación e intensidad del láser, facilitando el diagnóstico preventivo de la instalación. El consumo máximo es de tan solo ≤ 1 W.
| Modelo | RG-2.5G-SFP-LX03-SM1310-BIDI-I |
|---|---|
| Estándar Ethernet | 2.5GBASE-LX |
| Factor de forma | SFP |
| Tipo de conector | BIDI LC (LC Simplex) |
| Tipo de fibra | Monomodo (SMF) |
| Acabado de fibra | Ultra Physical Contact (UPC) |
| Velocidad de datos | Hasta 3,125 Gbps |
| Distancia operativa | Hasta 3 km |
| Longitud de onda Tx | 1310 nm |
| Longitud de onda Rx | 1550 nm |
| Tipo de láser | FB |
| Tipo de receptor | PIN |
| Tasa de error de bit (BER) | 1,00E-12 |
| Monitorización digital (DDM) | Sí |
| Consumo de energía | ≤ 1 W |
| Potencia Tx mínima | –9 dBm |
| Potencia Tx máxima | –3 dBm |
| Relación de extinción mínima | ≥ 6,5 dB |
| Sensibilidad de recepción (OMA) | < –16 dBm |
| Sobrecarga de potencia óptica | –3 dBm |
| Temperatura de funcionamiento | –40 a 85 °C |
| Temperatura de almacenamiento | –40 a 85 °C |
| Humedad de funcionamiento | 10 % a 90 % HR |
| Humedad de almacenamiento | 10 % a 90 % HR |
| Dimensiones (An × Pr × Al) | 56,5 × 13,5 × 8,5 mm |
| Peso | 35 g |
| Módulo complementario requerido | RG-2.5G-SFP-LX03-SM1550-BIDI-I (extremo opuesto) |
⚠ Atención: para un enlace BiDi operativo, este módulo (Tx 1310 nm / Rx 1550 nm) debe combinarse obligatoriamente con el modelo RG-2.5G-SFP-LX03-SM1550-BIDI-I (Tx 1550 nm / Rx 1310 nm) en el extremo opuesto del enlace. No es compatible con módulos dúplex convencionales.
