Módulo transceptor SFP BiDi de Ruijie para fibra monomodo (SMF), estándar 1000Base-LX, conector LC Símplex. Transmite en 1310 nm y recibe en 1550 nm sobre una única fibra hasta 20 km. Tasa de datos de hasta 1,25 Gbps, láser FP, receptor PIN, DDM integrado y consumo ≤ 1,5 W. Debe emparejarse en el extremo opuesto con el modelo GE-SFP-LX20-SM1550-BIDI.

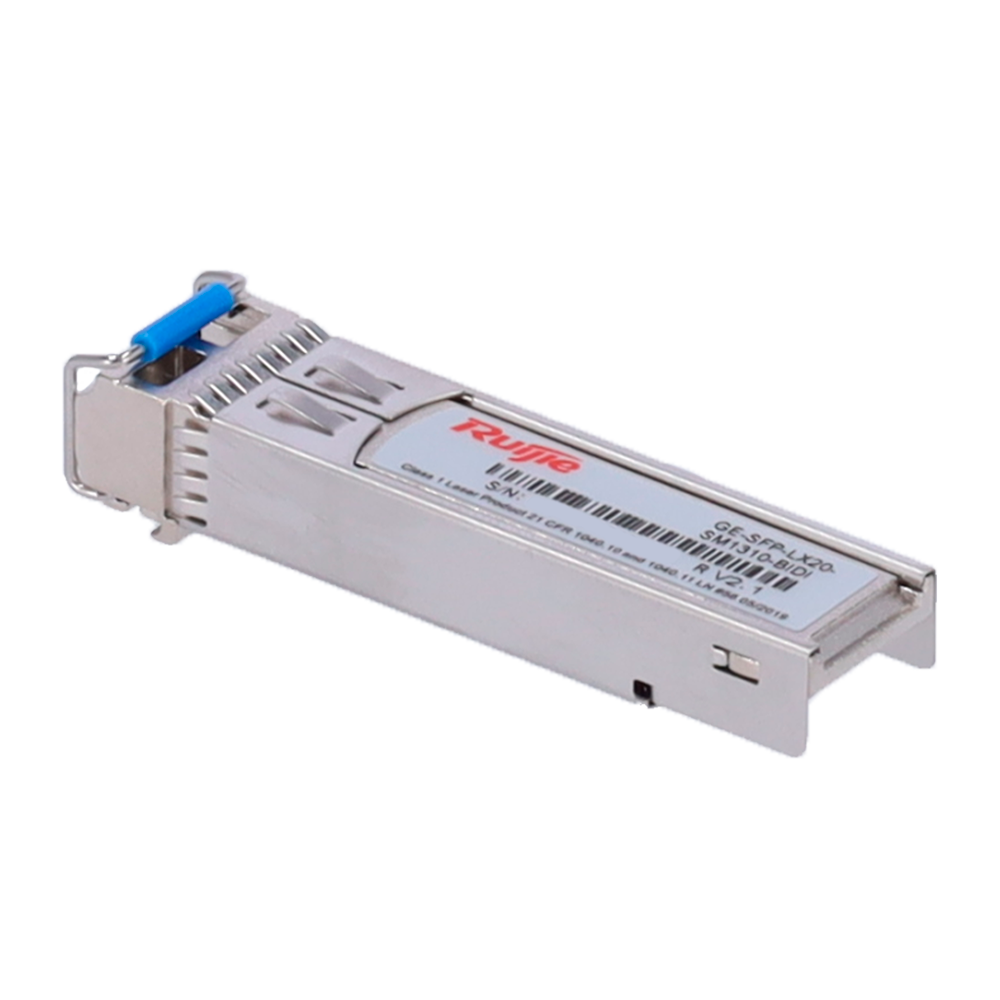

El Ruijie RG-GE-SFP-LX20-SM1310-BIDI es un módulo transceptor SFP bidireccional (BiDi) diseñado para enlaces Gigabit Ethernet sobre fibra monomodo (SMF) a distancias de hasta 20 km. Utiliza una única fibra para transmitir y recibir simultáneamente gracias a longitudes de onda diferenciadas: 1310 nm en transmisión y 1550 nm en recepción. El conector LC Símplex permite ahorrar un hilo de fibra respecto a soluciones dúplex convencionales.
El funcionamiento bidireccional sobre una sola fibra reduce a la mitad el tendido necesario en cualquier instalación. Para establecer un enlace completo es imprescindible combinar este módulo (TX 1310 nm / RX 1550 nm) con el modelo complementario GE-SFP-LX20-SM1550-BIDI (TX 1550 nm / RX 1310 nm) en el extremo opuesto. Ambos extremos deben conectarse mediante un único hilo de fibra monomodo con conector LC Símplex.
El transceptor opera a una tasa de hasta 1,25 Gbps cumpliendo el estándar IEEE 802.3z 1000Base-LX. Incorpora láser de tipo FP y receptor PIN. La función DDM (Digital Diagnostic Monitoring) conforme a SFF-8472 permite supervisar en tiempo real parámetros como potencia óptica de transmisión y recepción, temperatura y tensión de alimentación, facilitando el diagnóstico remoto sin interrumpir el servicio. La potencia de transmisión se sitúa entre −9 dBm y −3 dBm, con una sensibilidad de recepción (OMA) inferior a −20 dBm y una sobrecarga óptica de −3 dBm.
| Modelo | RG-GE-SFP-LX20-SM1310-BIDI |
|---|---|
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-LX |
| Tipo de fibra | Monomodo (SMF) |
| Tipo de conector | LC Símplex (BiDi) |
| Velocidad de datos | Hasta 1,25 Gbps |
| Distancia operativa | Hasta 20 km |
| Longitud de onda TX | 1310 nm |
| Longitud de onda RX | 1550 nm |
| Tipo de láser | FP |
| Tipo de receptor | PIN |
| DDM | Sí |
| Consumo de energía | ≤ 1,5 W |
| Potencia TX mínima | −9 dBm |
| Potencia TX máxima | −3 dBm |
| Sensibilidad RX (OMA) | < −20 dBm |
| Sobrecarga óptica | −3 dBm |
| Temperatura de funcionamiento | 0 a 70 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad de funcionamiento | 5 % a 95 % RH |
| Dimensiones (An × P × Al) | 56,5 mm × 13,5 mm × 8,5 mm |
| Peso | 35 g |
| Módulo complementario | GE-SFP-LX20-SM1550-BIDI |
