Módulo transceptor SFP BiDi de grado industrial con estándar 2.5GBASE-LX. Conector LC Símplex sobre fibra monomodo (SMF) con acabado UPC. Transmisión a 1550 nm y recepción a 1310 nm, alcance operativo de hasta 3 km y tasa de datos de hasta 3,125 Gbps. Láser DFB, receptor PIN, función DDM activa y consumo máximo de 1 W. Rango de temperatura de funcionamiento de −40 a 85 °C.

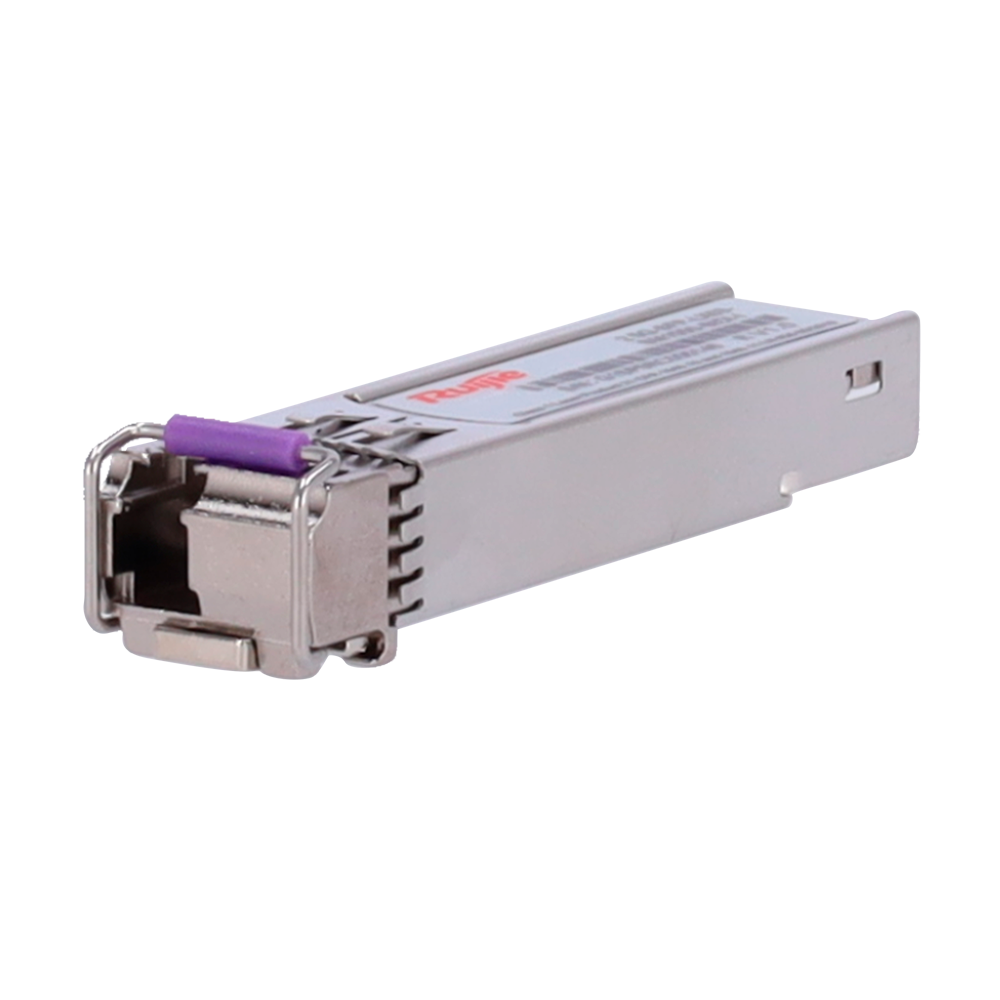

El RG-2.5G-SFP-LX03-SM1550-BIDI-I es un módulo transceptor de factor de forma SFP fabricado por Ruijie que implementa el estándar 2.5GBASE-LX sobre fibra óptica monomodo. Gracias a su tecnología BiDi (bidireccional sobre una sola fibra), transmite a 1550 nm y recibe a 1310 nm a través de un único conector LC Símplex, reduciendo a la mitad el tendido de fibra necesario. Está diseñado para entornos industriales exigentes, con un rango de temperatura de funcionamiento de −40 a 85 °C.
A diferencia de los módulos dúplex convencionales, el diseño BiDi (bidireccional) de este transceptor permite cursar tráfico de subida y bajada por una única fibra monomodo mediante multiplexación por división de longitud de onda. El extremo TX opera a 1550 nm con láser DFB, mientras que el receptor PIN capta la señal entrante a 1310 nm. Para completar el enlace es imprescindible emparejar este módulo con el modelo RG-2.5G-SFP-LX03-SM1310-BIDI-I en el extremo opuesto, que invierte las longitudes de onda (TX 1310 nm / RX 1550 nm).
El módulo alcanza una tasa de datos de hasta 3,125 Gbps sobre tramos de fibra monomodo de hasta 3 km, con una potencia de transmisión comprendida entre −9 dBm y −3 dBm y una relación de extinción mínima de 6,5 dB. La sensibilidad de recepción (OMA) es mejor que −16 dBm y la sobrecarga óptica admisible llega hasta −3 dBm. La tasa de error de bit (BER) garantizada es de 1,00 × 10⁻¹². El consumo máximo se limita a 1 W, lo que facilita su integración en chasis de alta densidad de puertos.
El transceptor incorpora función de monitorización digital (DDM/DOM), que permite supervisar en tiempo real parámetros ópticos críticos —potencia de transmisión y recepción, temperatura interna, tensión de alimentación e intensidad de polarización del láser— directamente desde el sistema de gestión del switch o router compatible. El módulo cumple con los estándares SFF-8431 y SFF-8472, y es conforme con RoHS.
La clasificación industrial de este módulo le permite operar en rangos de temperatura de −40 a 85 °C y de humedad relativa de 10 % a 90 % RH, tanto en funcionamiento como en almacenamiento. Esto lo hace apto para instalaciones en exteriores, armarios sin climatización, entornos de fabricación o cualquier despliegue donde las condiciones ambientales no sean controladas.
| Fabricante | Ruijie |
|---|---|
| Modelo | RG-2.5G-SFP-LX03-SM1550-BIDI-I |
| Factor de forma | SFP |
| Clase de entorno | Grado industrial |
| Estándar Ethernet | 2.5GBASE-LX |
| Tipo de fibra | Monomodo (SMF) |
| Acabado de fibra | Ultra Physical Contact (UPC) |
| Tipo de conector | BIDI LC Símplex |
| Velocidad de datos | Hasta 3,125 Gbps |
| Distancia operativa | Hasta 3 km |
| Longitud de onda TX | 1550 nm |
| Longitud de onda RX | 1310 nm |
| Tipo de láser | DFB |
| Tipo de receptor | PIN |
| Tasa de error de bit (BER) | 1,00 × 10⁻¹² |
| Función DDM | Sí |
| Consumo de energía | ≤ 1 W |
| Potencia TX mínima | −9 dBm |
| Potencia TX máxima | −3 dBm |
| Relación de extinción mínima | ≥ 6,5 dB |
| Sensibilidad de recepción (OMA) | < −16 dBm |
| Sobrecarga de potencia óptica | −3 dBm |
| Temperatura de funcionamiento | −40 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad de funcionamiento | 10 % a 90 % RH |
| Humedad de almacenamiento | 10 % a 90 % RH |
| Dimensiones (An × Pr × Al) | 56,5 mm × 13,5 mm × 8,5 mm |
| Peso | 35 g |
| Módulo complementario requerido | RG-2.5G-SFP-LX03-SM1310-BIDI-I |
