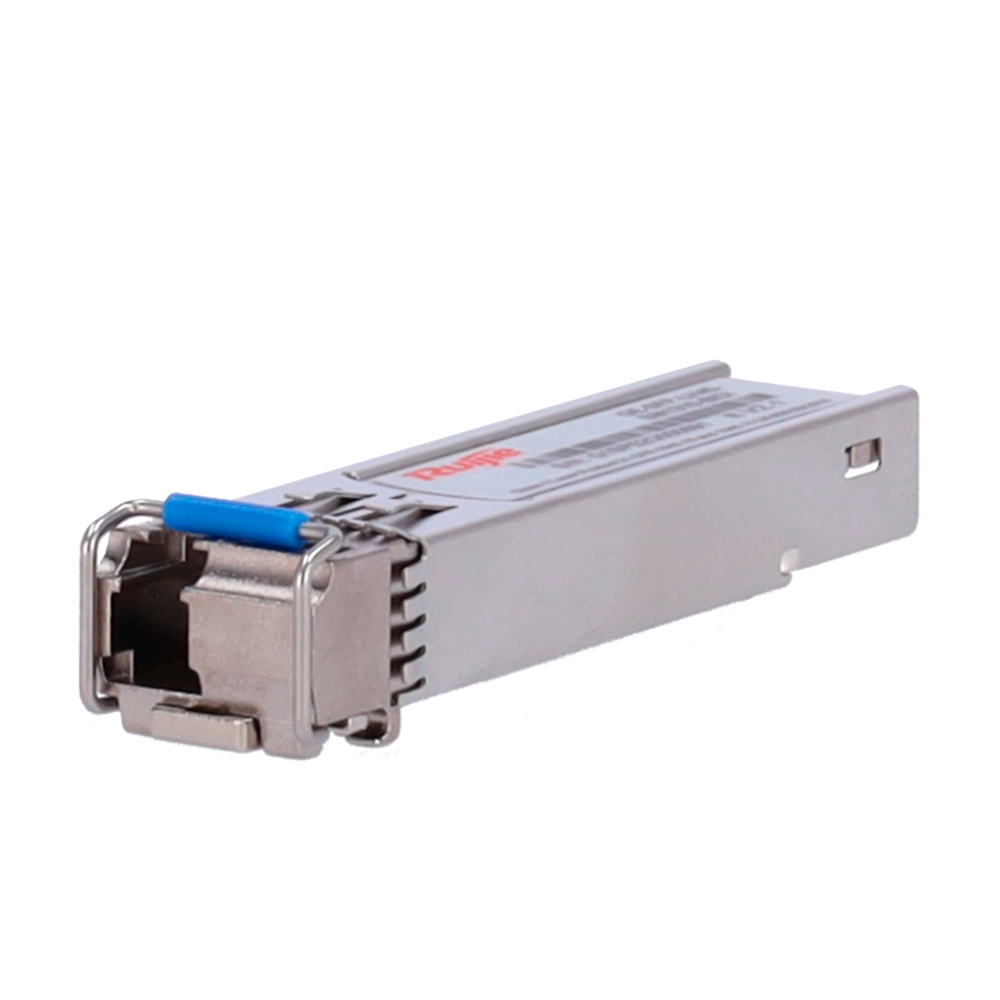

Módulo transceptor SFP BiDi de Ruijie bajo estándar 1000Base-LH con conector LC Simplex para fibra monomodo (SMF). Transmite a 1310 nm y recibe a 1550 nm mediante un único hilo óptico, alcanzando hasta 40 km a 1,25 Gbps. Incluye monitorización digital DDM, láser DFB, receptor PIN y consumo máximo de 1,5 W. Temperatura de operación 0-70 °C. Para completar el enlace se requiere el modelo complementario GE-SFP-LH40-SM1550-BIDI en el extremo opuesto.
El RG-GE-SFP-LH40-SM1310-BIDI es un módulo transceptor SFP bidireccional (BiDi) de Ruijie diseñado para enlaces Gigabit Ethernet sobre fibra monomodo de hasta 40 km. Gracias a la tecnología de longitud de onda dual en un único hilo óptico —Tx a 1310 nm y Rx a 1550 nm— reduce a la mitad el número de fibras necesarias en la instalación, optimizando la infraestructura de cableado en redes de campus y centros de datos.
A diferencia de los módulos SFP convencionales que requieren un par de fibras (una para TX y otra para RX), este transceptor BiDi multiplexa ambas direcciones sobre una única fibra monomodo mediante longitudes de onda diferenciadas: 1310 nm para la transmisión y 1550 nm para la recepción. El conector LC Simplex facilita la conexión y reduce el espacio ocupado en los paneles de parcheo. Para completar el enlace es imprescindible instalar el modelo complementario GE-SFP-LH40-SM1550-BIDI (Tx1550 nm / Rx1310 nm) en el extremo opuesto.
El módulo opera a una tasa de transferencia de hasta 1,25 Gbps bajo el estándar 1000Base-LH. Emplea un láser de tipo DFB (Distributed Feedback) como transmisor y un fotodiodo PIN como receptor, combinación que garantiza precisión y fiabilidad en enlace de larga distancia. La potencia de transmisión se sitúa entre −5 dBm (mínimo) y 0 dBm (máximo), mientras que la sensibilidad de recepción (OMA) es inferior a −23 dBm y la sobrecarga de potencia óptica máxima admitida es de −3 dBm.
El módulo integra función DDM (Digital Diagnostic Monitoring / DOM) conforme a SFF-8472, que permite supervisar en tiempo real parámetros como temperatura, tensión de alimentación, corriente del láser y potencias ópticas de TX y RX directamente desde el equipo host compatible. El consumo máximo de energía es de 1,5 W, lo que lo convierte en una opción de bajo impacto energético para despliegues de alta densidad.
El transceptor está certificado para temperatura de funcionamiento de 0 a 70 °C y temperatura de almacenamiento de −40 a 85 °C. La humedad de funcionamiento admitida es de 5 % a 95 % RH. Sus dimensiones compactas (56,5 mm × 13,5 mm × 8,5 mm) y un peso de 35 g lo hacen plenamente compatible con ranuras SFP estándar en switches, routers y NICs de entornos empresariales.
| Modelo | RG-GE-SFP-LH40-SM1310-BIDI |
|---|---|
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-LH |
| Tipo de fibra | Monomodo (SMF) |
| Tipo de conector | LC Simplex BiDi |
| Velocidad de datos | Hasta 1,25 Gbps |
| Distancia operativa | Hasta 40 km |
| Longitud de onda TX | 1310 nm |
| Longitud de onda RX | 1550 nm |
| Tipo de láser | DFB |
| Tipo de receptor | PIN |
| Potencia TX mínima | −5 dBm |
| Potencia TX máxima | 0 dBm |
| Sensibilidad RX (OMA) | < −23 dBm |
| Sobrecarga de potencia óptica | −3 dBm |
| Monitorización DDM | Sí |
| Consumo de energía | ≤ 1,5 W |
| Temperatura de funcionamiento | 0 a 70 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad de funcionamiento | 5 % a 95 % RH |
| Dimensiones (W × D × H) | 56,5 mm × 13,5 mm × 8,5 mm |
| Peso | 35 g |
| Modelo complementario (extremo opuesto) | GE-SFP-LH40-SM1550-BIDI |
⚠ Para un enlace BiDi completo es obligatorio utilizar este módulo en un extremo y el modelo GE-SFP-LH40-SM1550-BIDI (Tx1550 nm / Rx1310 nm) en el extremo opuesto. No es posible interconectar dos unidades del mismo modelo.
