Módulo transceptor SFP BiDi de Reyee para switches industriales serie NIS. Estándar 1000Base-BX, fibra monomodo (SMF) 9/125 µm, conector LC Símplex, velocidad de hasta 1,00 Gbps, distancia operativa de hasta 20 km. Longitud de onda TX 1310 nm / RX 1550 nm. Función DDM integrada. Rango de temperatura de funcionamiento de −40 a 85 °C. Debe emparejarse en el extremo opuesto con el modelo RG-NIS-GE-SFP-20KM-SM1550-BIDI.

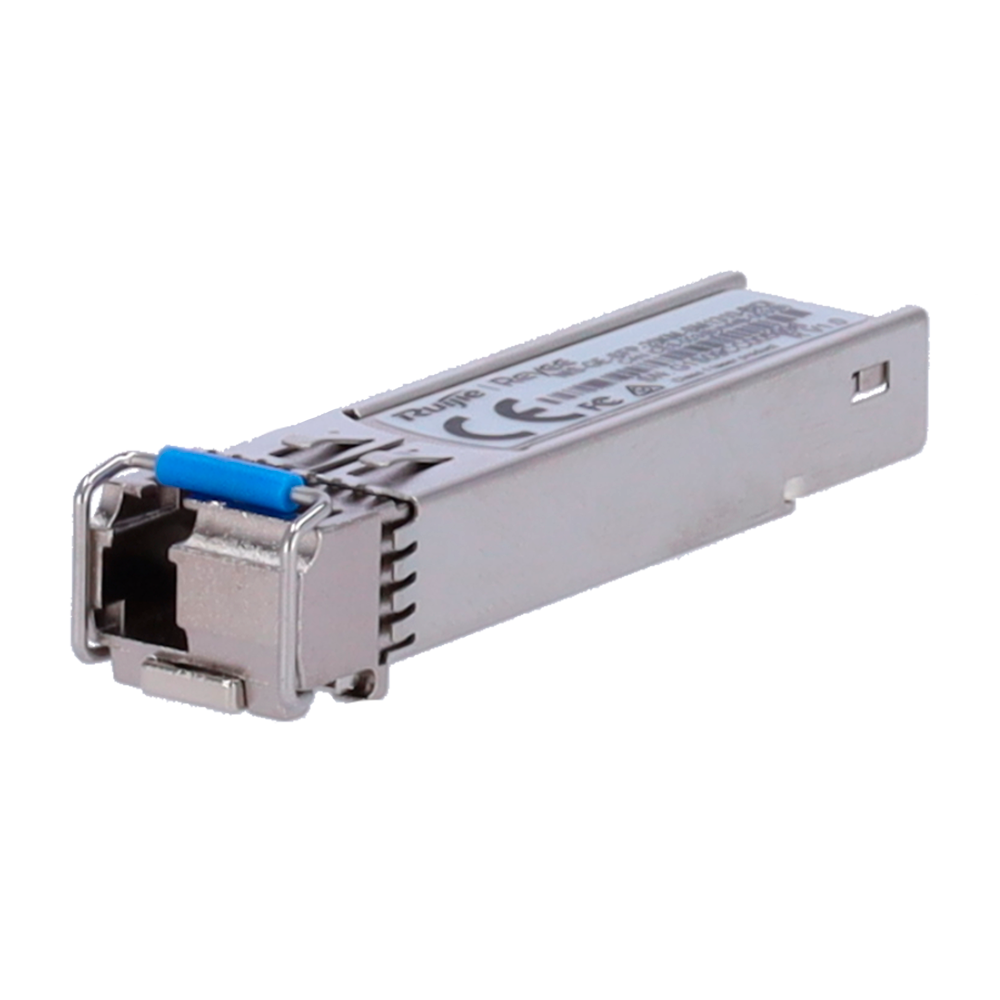

El RG-NIS-GE-SFP-20KM-SM1310-BIDI es un módulo transceptor SFP bidireccional (BiDi) de Reyee diseñado específicamente para los switches industriales de la serie NIS. Transmite a 1310 nm y recibe a 1550 nm sobre una única fibra monomodo con conector LC Símplex, permitiendo alcanzar distancias de hasta 20 km a 1 Gbps bajo el estándar 1000Base-BX.
A diferencia de los módulos SFP convencionales que requieren un par de fibras (una para TX y otra para RX), la tecnología BiDi utiliza longitudes de onda diferenciadas —1310 nm en transmisión y 1550 nm en recepción— para multiplexar ambas direcciones sobre un único hilo de fibra monomodo. Esto reduce a la mitad el cableado necesario y simplifica la gestión de la infraestructura óptica, especialmente en instalaciones industriales donde el tendido de fibra es costoso o complejo. Para completar el enlace es imprescindible instalar en el extremo opuesto el modelo complementario RG-NIS-GE-SFP-20KM-SM1550-BIDI (TX 1550 nm / RX 1310 nm).
El módulo ofrece una potencia de transmisión de entre −9 dBm y −3 dBm, y una sensibilidad de recepción de entre −22 dBm y −3 dBm, valores adecuados para cubrir la distancia nominal de 20 km sobre fibra monomodo estándar de 9/125 µm. La función DDM (Digital Diagnostic Monitoring) permite supervisar en tiempo real parámetros ópticos clave —potencia TX, potencia RX, temperatura y tensión— desde el propio switch compatible, facilitando el diagnóstico preventivo y la resolución de incidencias sin necesidad de equipos de medida adicionales.
El prefijo NIS de la referencia indica que este módulo pertenece a la gama industrial de Reyee. Opera y se almacena en un rango de temperatura de −40 a 85 °C, lo que lo hace apto para entornos exteriores o instalaciones sin climatización controlada. La humedad relativa admisible es del 10 % al 90 % sin condensación, cubriendo la mayoría de los entornos industriales y de infraestructuras críticas.
| Fabricante | Reyee |
|---|---|
| Modelo | RG-NIS-GE-SFP-20KM-SM1310-BIDI |
| Compatibilidad | Switches industriales serie NIS |
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-BX (Long wavelength BiDi) |
| Tipo de fibra | Monomodo (SMF) |
| Diámetro de núcleo de fibra | 9/125 µm |
| Tipo de conector | LC Símplex |
| Velocidad de datos | Hasta 1,00 Gbps (1000 Mbps) |
| Distancia operativa | Hasta 20 km |
| Longitud de onda TX | 1310 nm |
| Longitud de onda RX | 1550 nm |
| Función DDM | Sí |
| Potencia TX mínima | −9 dBm |
| Potencia TX máxima | −3 dBm |
| Sensibilidad RX mínima | −22 dBm |
| Sensibilidad RX máxima | −3 dBm |
| Temperatura de funcionamiento | −40 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad relativa admisible | 10 % a 90 % RH (sin condensación) |
| Módulo complementario (extremo opuesto) | RG-NIS-GE-SFP-20KM-SM1550-BIDI |
