Módulo transceptor SFP BiDi de Reyee bajo estándar 1000Base-BX para fibra monomodo (SMF 9/125 µm). Conector LC Simplex bidireccional con longitud de onda Tx 1550 nm / Rx 1310 nm. Velocidad de hasta 1,00 Gbps a distancias de hasta 20 km. Compatible con switches industriales serie NIS. Función DDM integrada. Rango de temperatura de funcionamiento de −40 a 85 °C.

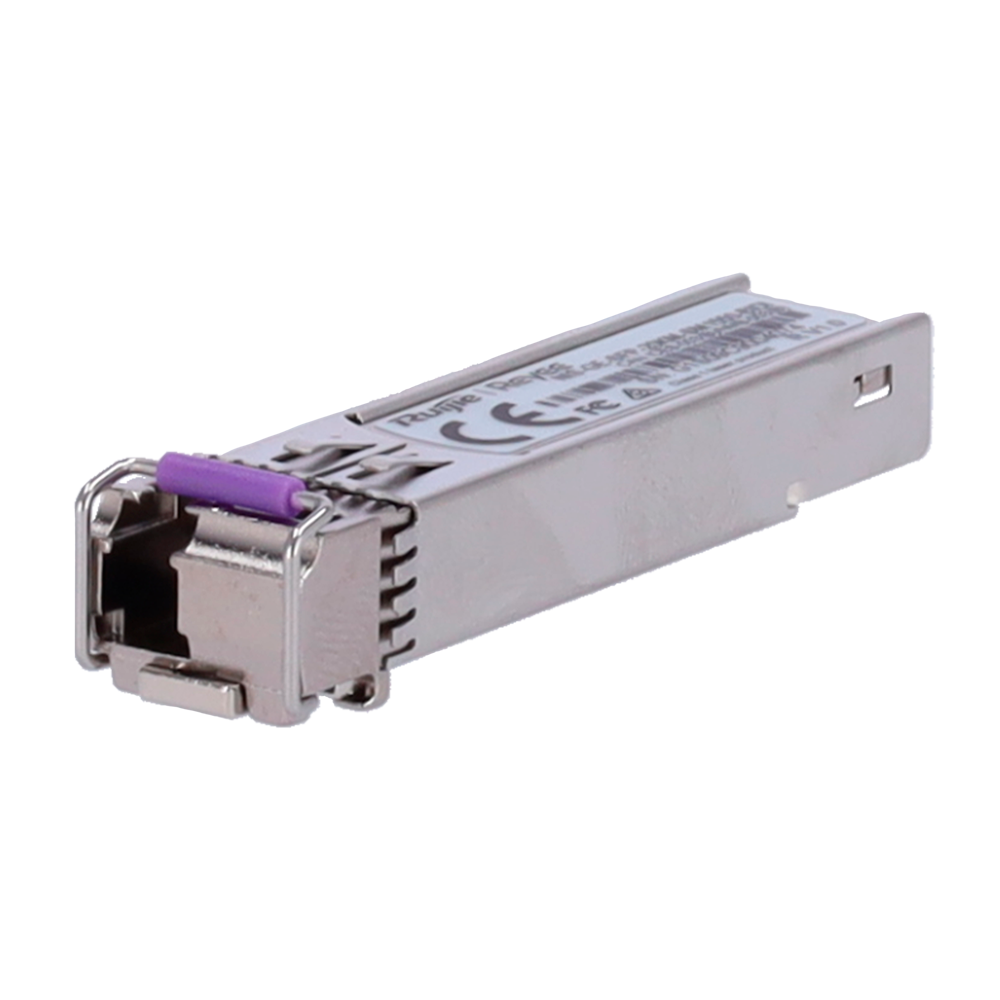

El Reyee RG-NIS-GE-SFP-20KM-SM1550-BIDI es un módulo transceptor SFP bidireccional (BiDi) diseñado para la gama de switches industriales NIS de Reyee. Gracias a su tecnología de un solo hilo óptico, transmite y recibe simultáneamente por la misma fibra monomodo, reduciendo el cableado a la mitad respecto a los módulos dúplex convencionales.
El estándar 1000Base-BX (Long wavelength BiDi) permite que este módulo use longitudes de onda distintas en cada dirección: Tx a 1550 nm y Rx a 1310 nm. De este modo, un único hilo de fibra monomodo (SMF) con núcleo de 9/125 µm gestiona el enlace completo a 1 Gbps, optimizando la infraestructura física y reduciendo costes de canalización.
El módulo alcanza distancias de hasta 20 km con una potencia de transmisión comprendida entre −9 dBm y −3 dBm, y una sensibilidad de recepción de entre −22 dBm y −3 dBm. La función de monitorización digital (DDM) permite supervisar en tiempo real parámetros ópticos clave —potencia óptica de transmisión y recepción, temperatura interna y tensión de alimentación— facilitando el diagnóstico proactivo del enlace sin interrumpir el servicio.
El formato SFP (Small Form-factor Pluggable) es hot-pluggable, lo que permite insertar o extraer el módulo sin apagar el equipo. El conector frontal es LC Simplex, estándar en instalaciones de fibra óptica monomodo, que garantiza una conexión segura y de baja pérdida de inserción. Su diseño compacto lo hace compatible con cualquier slot SFP de los switches industriales de la serie NIS.
Con un rango de temperatura de funcionamiento de −40 a 85 °C y de almacenamiento igualmente de −40 a 85 °C, este módulo está preparado para entornos industriales exigentes donde los módulos comerciales estándar (0–70 °C) no son suficientes. La humedad relativa admisible es del 10 % al 90 % RH sin condensación, lo que amplía su versatilidad en instalaciones de exterior protegido o entornos con variaciones térmicas significativas.
Para establecer un enlace BiDi completo es imprescindible utilizar este módulo (Tx 1550 nm / Rx 1310 nm) en un extremo del hilo óptico y el modelo complementario RG-NIS-GE-SFP-20KM-SM1310-BIDI (Tx 1310 nm / Rx 1550 nm) en el extremo opuesto. Ambos deben estar conectados por el mismo hilo de fibra monomodo. No es posible enlazar dos unidades del mismo modelo.
| Fabricante | Reyee |
|---|---|
| Modelo | RG-NIS-GE-SFP-20KM-SM1550-BIDI |
| Compatibilidad | Switches industriales serie NIS |
| Factor de forma | SFP |
| Estándar Ethernet | 1000Base-BX (Long wavelength BiDi) |
| Tipo de fibra | Monomodo (SMF) |
| Diámetro de núcleo de fibra | 9/125 µm |
| Tipo de conector | LC Simplex (BiDi) |
| Velocidad de datos | Hasta 1,00 Gbps (1000 Mbps) |
| Distancia operativa | Hasta 20 km |
| Longitud de onda TX | 1550 nm |
| Longitud de onda RX | 1310 nm |
| Función DDM | Sí |
| Potencia de transmisión mínima (TX Min.) | −9 dBm |
| Potencia de transmisión máxima (TX Max.) | −3 dBm |
| Sensibilidad de recepción mínima (RX Min.) | −22 dBm |
| Sensibilidad de recepción máxima (RX Max.) | −3 dBm |
| Temperatura de funcionamiento | −40 a 85 °C |
| Temperatura de almacenamiento | −40 a 85 °C |
| Humedad relativa admisible | 10 % a 90 % RH (sin condensación) |
| Módulo complementario necesario | RG-NIS-GE-SFP-20KM-SM1310-BIDI |
