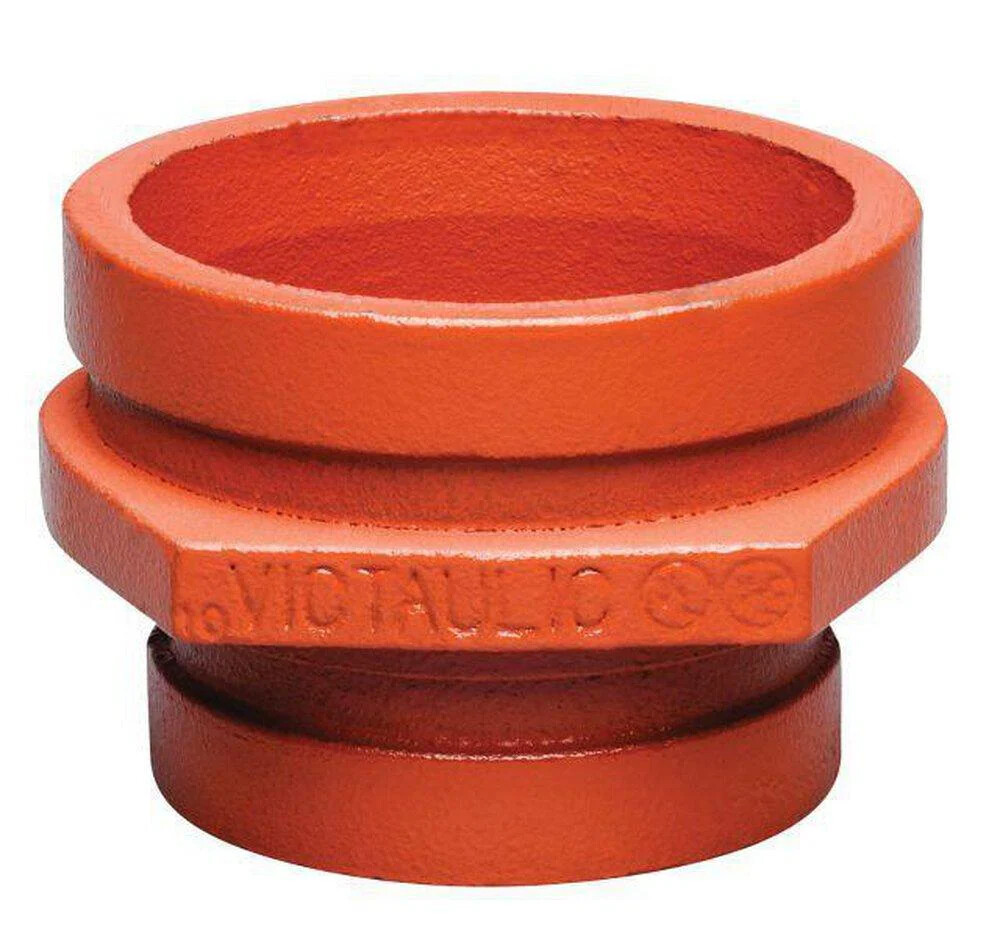

Reducción concéntrica ranurada Victaulic Firelock para unión de tuberías de diferente diámetro en sistemas PCI. Disponible de DN32 a DN300 en acabado pintado, galvanizado o inoxidable 316.
Ficha Técnica
Descarga la ficha técnica completa con especificaciones, dimensiones y certificaciones.
La reducción concéntrica ranurada permite conectar tramos de tubería de distintos diámetros manteniendo el eje central alineado. Este accesorio resulta imprescindible en instalaciones de protección contra incendios donde las redes hidráulicas requieren transiciones de sección para adaptar caudales y presiones según las necesidades de cada zona protegida.
La reducción concéntrica ranurada se instala en sistemas de rociadores automáticos, redes de BIE, alimentación de hidrantes y columnas secas. Su geometría concéntrica evita acumulaciones de aire en líneas horizontales y facilita el drenaje completo del sistema. Encuentra uso habitual en naves industriales, centros logísticos, edificios comerciales, parkings subterráneos y cualquier instalación que requiera transiciones de diámetro certificadas para servicio PCI.
El montaje requiere ranurar los extremos de tubería según especificaciones Victaulic, respetando profundidad y anchura de ranura para cada diámetro. Antes de ensamblar, lubricar la junta elastomérica con lubricante compatible. La reducción se posiciona entre los acoplamientos correspondientes a cada diámetro, apretando los tornillos al par especificado. Verificar visualmente que la junta asienta correctamente en toda la circunferencia antes de presurizar el sistema.
Disponemos de todas las combinaciones de diámetros con factura oficial y asesoramiento técnico especializado. Consulta también nuestra gama completa de rociadores automáticos y bocas de incendio equipadas para completar tu instalación PCI.
¿Qué presión soporta esta reducción concéntrica?
El Estilo 50 soporta hasta 300 psi (20,7 bar) en las combinaciones de diámetros estándar, aunque debe consultarse la tabla de presiones específica para cada transición.
¿Es compatible con tubería soldada existente?
Sí, siempre que se ranuren los extremos de la tubería según especificaciones Victaulic. El sistema ranurado admite tubería de acero al carbono según ASTM A53 o equivalente.
¿Qué tipo de junta debo utilizar?
Para agua, aire y aplicaciones PCI estándar se recomienda junta EPDM grado “E”. Si el sistema transporta aceites o hidrocarburos, utilizar junta de Nitrilo grado “T”.
