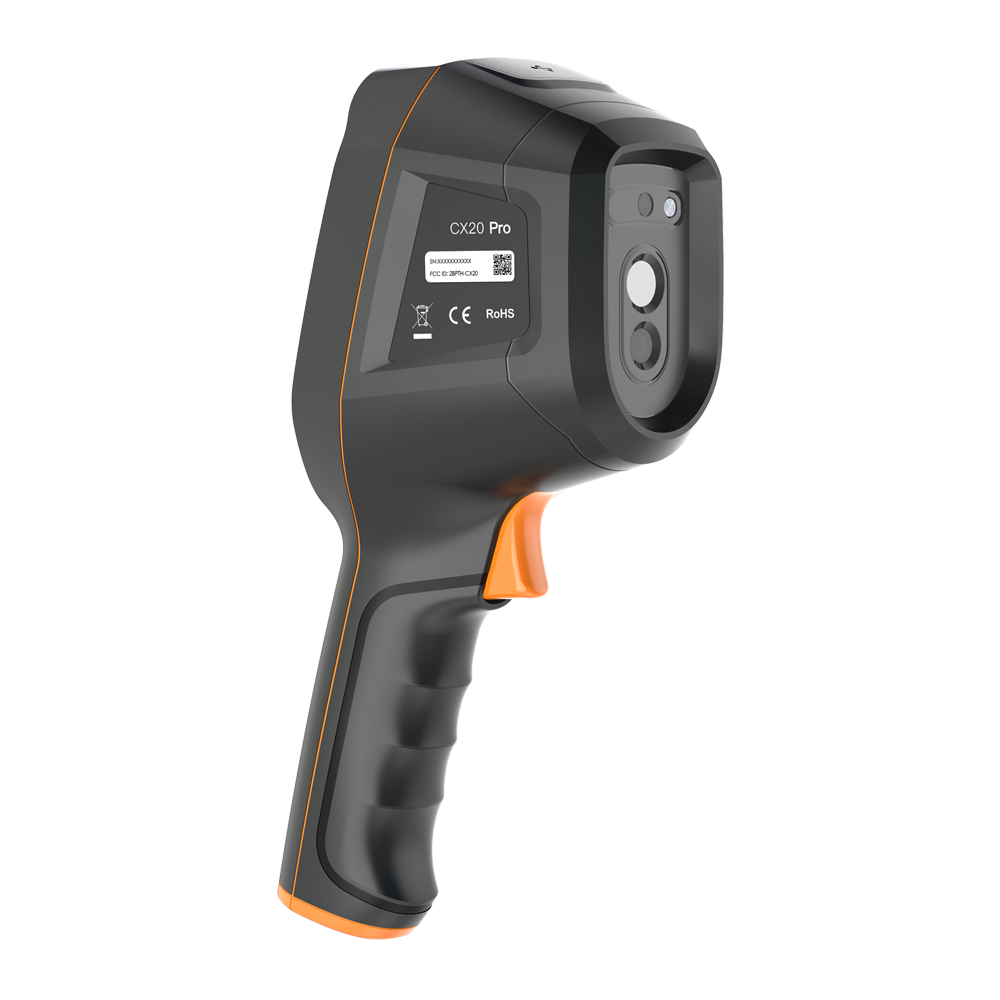

Raythink RP-CX20-PRO Cámara Termográfica de Mano 256×192 px 12 µm

Raythink RP-CX20-PRO: cámara termográfica de mano profesional con súper-resolución IA y rango extendido hasta +550 °C

La Raythink RP-CX20-PRO es una cámara termográfica portátil diseñada para inspección técnica, mantenimiento predictivo y diagnosis térmica en campo. Integra un sensor infrarrojo no refrigerado de 256×192 píxeles con paso de píxel de 12 µm, procesamiento de súper-resolución por inteligencia artificial que dobla la imagen hasta 512×384 píxeles en tiempo real, y un rango de medición que abarca desde -20 °C hasta +550 °C con conmutación automática entre subrrangos. Su diseño robusto (IP54, resistencia a caídas de 2 m) y su batería de 6 h la convierten en una herramienta fiable para entornos exigentes.

Descargar ficha técnica (PDF)

⚠ El rango de medición +100 °C a +550 °C se activa por conmutación automática. La transmisión de vídeo Wi-Fi no incluye datos de temperatura integrados; estos solo se transmiten por USB (UVC).

Sensor térmico y óptica infrarroja

El núcleo de la RP-CX20-PRO es un sensor infrarrojo no refrigerado de 12 µm con resolución nativa de 256×192 píxeles, sensible a la banda espectral LWIR (7,5–14 µm). La sensibilidad térmica NETD es inferior a 40 mK (medida a 25 °C, F1.0), lo que permite detectar diferencias de temperatura muy pequeñas en materiales con emisividad variada. La lente tiene una distancia focal de 3,2 mm, un campo de visión de 56°×42° y un IFOV (resolución espacial) de 3,8 mrad. El enfoque es de tipo fijo, y la distancia mínima de imagen es de 0,3 m. La frecuencia de imagen de 25 Hz garantiza una visualización fluida en tiempo real, sin retardos apreciables durante la exploración.

Súper-resolución por inteligencia artificial

La RP-CX20-PRO incorpora un motor de súper-resolución IA que procesa la imagen térmica nativa de 256×192 píxeles y genera en tiempo real una imagen de 512×384 píxeles, duplicando la resolución aparente sin necesidad de accesorios adicionales. Este procesamiento mejora la legibilidad de objetos pequeños y la definición de bordes en zonas de gradiente térmico, algo especialmente útil en inspecciones eléctricas de cuadros de distribución, análisis de puentes térmicos en envolventes de edificios o seguimiento de fugas en instalaciones industriales.

Rango de medición y precisión

La cámara cubre dos subrrangos de temperatura: -20 °C a +150 °C para aplicaciones de temperatura moderada (HVAC, humedad, diagnóstico eléctrico de baja tensión) y +100 °C a +550 °C para procesos de alta temperatura (hornos, soldaduras, líneas de producción industrial). La conmutación entre subrrangos es automática. La precisión garantizada es de ±2 °C o ±2 % (el mayor de los dos valores), coherente con los estándares habituales de termografía de nivel profesional. Las funciones de análisis disponibles en el dispositivo incluyen temperatura del punto central, punto de temperatura más alta, punto de temperatura más baja, tres puntos personalizados por el usuario y diferencia de temperatura entre puntos.

Pantalla, cámara visible y modos de imagen

La pantalla integrada mide 3,5″ con resolución de 480×640 píxeles, ofreciendo una visualización cómoda en exteriores. Junto al sensor térmico, la RP-CX20-PRO incorpora una cámara de luz visible de 2 megapíxeles que permite cuatro modos de imagen: infrarrojo puro, luz visible pura, PiP (imagen dentro de imagen) y fusión de doble espectro, que combina ambas imágenes para facilitar la localización precisa de anomalías. El zoom digital está disponible en 2× y 4×, y la paleta de color es seleccionable entre 7 opciones. El ajuste de ancho de temperatura puede configurarse en modo automático o manual.

Conectividad, almacenamiento y software

La unidad dispone de 32 GB de memoria interna para el almacenamiento de imágenes radiométricas (con datos de temperatura embebidos). La conectividad se realiza mediante USB (protocolo UVC), que transmite vídeo con datos de temperatura en pantalla completa, y Wi-Fi, que transmite vídeo sin datos de temperatura. Es compatible con software de análisis en PC y con aplicación móvil para iOS y Android. El conector USB es de tipo Type-C, utilizado también para la carga de la batería.

Sistema de alarmas y gestión de energía

El sistema de alarmas de temperatura monitoriza toda la imagen (full-frame) y puede configurarse para detectar la temperatura máxima y mínima del encuadre. Al activarse la alarma, la cámara realiza una captura automática de imágenes con datos de temperatura integrados. Los avisos se muestran mediante ventana emergente en imagen y avisos flash. La gestión de energía incluye configuración de apagado automático. La batería de iones de litio integrada ofrece una autonomía de 6 horas, y el puntero láser está soportado para facilitar la identificación de puntos de medición a distancia. La cámara dispone además de conector de trípode.

Robustez y condiciones de operación

La RP-CX20-PRO cuenta con índice de protección IP54 y resistencia a caídas de 2 metros. Supera las pruebas de choque de 25 g (IEC 60068-2-27) y vibración de 2,5 g (IEC 60068-2-6). La temperatura de funcionamiento va de -10 °C a +50 °C, con humedad relativa de 10 % a 95 % sin condensación. La temperatura de almacenamiento admitida es de -20 °C a +60 °C. El peso total es de 500 g y las dimensiones son 246×101×85 mm. Las certificaciones declaradas son CB, CE y CMA.

Especificaciones técnicas
