Pinza amperimétrica digital True RMS de 6000 cuentas con medición hasta 1000 A CA, modo LoZ, filtro de paso bajo (LPF), corriente de irrupción y temperatura de alta precisión (resolución 0,1 °C). Certificada CE/ETL, CAT III 1000 V / CAT IV 600 V.

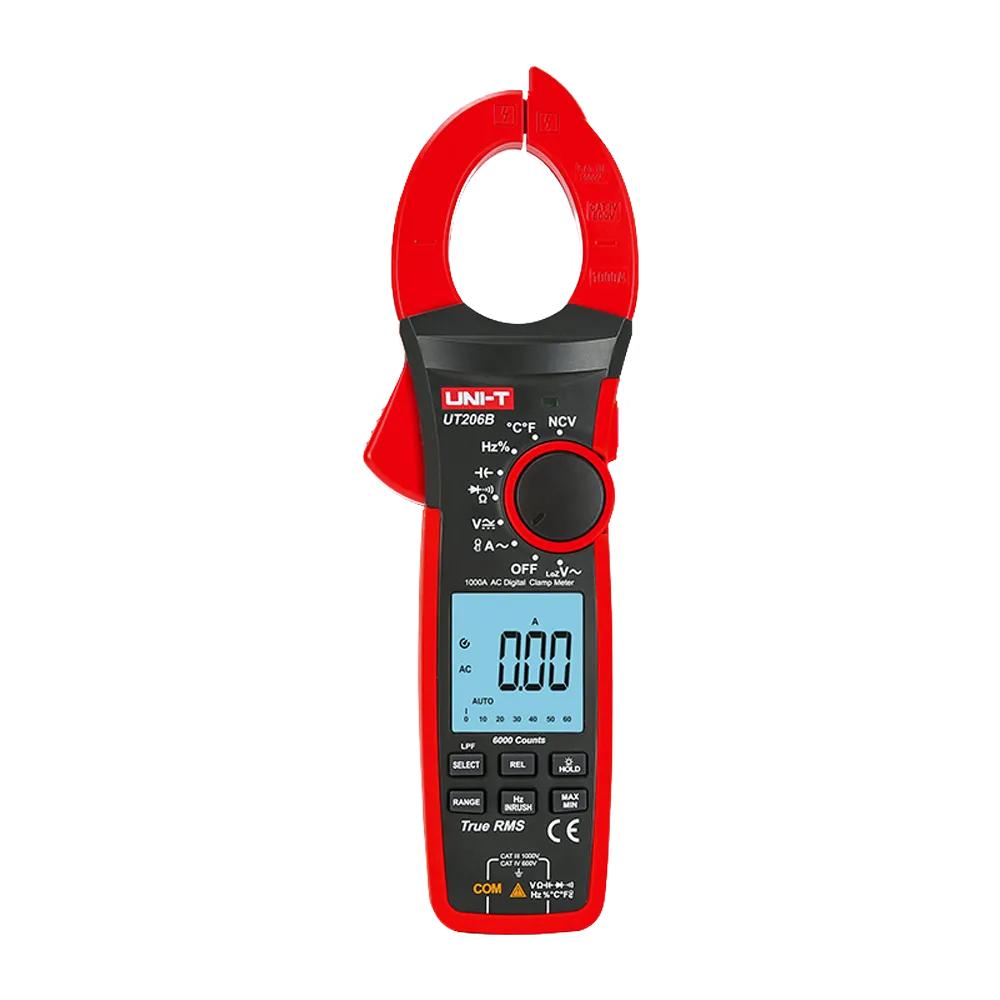

La Uni-Trend UT206B es una pinza amperimétrica digital de 6000 cuentas True RMS diseñada para profesionales de la instalación y el mantenimiento eléctrico. Combina medición de corriente alterna hasta 1000 A, modo LoZ antiparasitario, filtro de paso bajo para inversores y variadores, captura de corriente de irrupción y medición de temperatura de alta precisión con resolución de 0,1 °C, todo en un equipo homologado CAT III 1000 V / CAT IV 600 V con certificaciones CE y ETL.
Este equipo está concebido para uso profesional. Respete siempre la categoría de instalación (CAT III 1000 V / CAT IV 600 V) y consulte el manual de usuario antes de realizar cualquier medición en presencia de tensión.
El UT206B incorpora tecnología True RMS que garantiza lecturas precisas incluso con formas de onda no sinusoidales, habituales en instalaciones con cargas electrónicas. La función de autoescala memoriza el rango seleccionado y la pantalla LCD de 43 mm × 45 mm con retroiluminación automática facilita la lectura en condiciones de baja luminosidad, complementada por una linterna integrada activable con una pulsación corta.
El modo LoZ reduce la impedancia de entrada para eliminar tensiones fantasma en circuitos complejos o desenergizados. La función LPF ACV filtra los armónicos de alta frecuencia en los rangos de 600 V y 1000 V, permitiendo medir con exactitud la tensión de salida de inversores (INV) y variadores de frecuencia (VFD), donde los métodos convencionales ofrecen lecturas erróneas.
El modo de corriente de irrupción (inrush current) captura los picos de corriente transitoria al conectar motores, transformadores u otras cargas inductivas, con un rango de 1000 A CA. La impedancia de entrada en los modos ACV y DCV es ≥ 10 MΩ, minimizando la carga sobre el circuito bajo prueba.
El UT206B incluye de serie una sonda de temperatura de contacto puntual que cubre el rango de -40 °C a 1000 °C con resolución de 0,1 °C. Además, admite una sonda de corriente flexible opcional que amplía el rango de medición de corriente alterna hasta 3000 A, ideal para cables de gran sección o barras de distribución inaccesibles con la mordaza estándar de 42 mm.
La función NCV detecta la presencia de tensión alterna sin contacto directo mediante una pantalla multisegmento y alarma audiovisual. El equipo también incorpora: retención de datos (Data Hold), valores MAX/MIN, modo relativo, prueba de diodos, continuidad audible, ciclo de trabajo (10 %~90 %), frecuencia (10 Hz~1 MHz), capacitancia y función de despertar del apagado automático.
| Corriente CA (rango) | 1000 A — precisión ±(2 %+5) |
|---|---|
| Frecuencia de respuesta corriente CA | 50 Hz ~ 60 Hz |
| Corriente de irrupción | 1000 A — precisión ±(10 %+10) |
| Tensión CA (6 V) | ±(1,2 %+3) |
| Tensión CA (60 V / 600 V / 1000 V) | ±(1 %+8) |
| Frecuencia de respuesta tensión CA | 40 Hz ~ 400 Hz |
| LPF ACV | 600 V / 1000 V — ±(2 %+5) |
| LoZ ACV | 600 V / 1000 V — ±(2 %+5) |
| Tensión CC (600 mV) | ±(0,8 %+3) |
| Tensión CC (6 V / 60 V / 600 V / 1000 V) | ±(0,5 %+5) |
| Resistencia (600 Ω) | ±(1 %+3) |
| Resistencia (6 kΩ / 60 kΩ / 600 kΩ) | ±(1 %+2) |
| Resistencia (6 MΩ / 60 MΩ) | ±(2 %+8) |
| Capacitancia (60 nF) | ±(4 %+25) |
| Capacitancia (600 nF / 6 µF / 60 µF / 600 µF) | ±(4 %+5) |
| Capacitancia (6 mF / 60 mF) | ±(10 %+9) |
| Temperatura (-40 °C ~ 300 °C) | ±(1 %+20) |
| Temperatura (300 °C ~ 1000 °C) | ±(1 %+2) |
| Frecuencia (Hz) | 10 Hz ~ 1 MHz — ±(0,1 %+3) |
| Ciclo de trabajo | 10 % ~ 90 % — ±(2,6 %+7) |
| Impedancia de entrada (ACV/DCV) | ≥ 10 MΩ |
| Resolución de pantalla | 6000 cuentas |
| Barra analógica | 31 segmentos |
| Apertura de mordaza | 42 mm |
| Pantalla (dimensiones) | 43 mm × 45 mm |
| Alimentación | 3 × 1,5 V (R03) |
| Corriente en apagado automático | < 50 µA |
| Peso neto | 465 g |
| Dimensiones | 272 mm × 81 mm × 43,5 mm |
| Color | Rojo y gris |
| Categoría de seguridad | CAT III 1000 V / CAT IV 600 V |
| Certificaciones | CE / ETL |
| Accesorios incluidos | Puntas de prueba, pilas, sonda de temperatura de contacto puntual, bolsa de transporte, manual en inglés |
El Uni-Trend UT206B es idóneo para instaladores y técnicos de mantenimiento eléctrico e industrial que necesiten verificar circuitos de distribución, cuadros eléctricos, motores y variadores de frecuencia. Su modo LoZ lo hace especialmente útil en edificios con cableado antiguo donde las tensiones fantasma dificultan el diagnóstico, y su capacidad de ampliar el rango hasta 3000 A con sonda flexible opcional lo convierte en una herramienta versátil para instalaciones de media y alta potencia.
