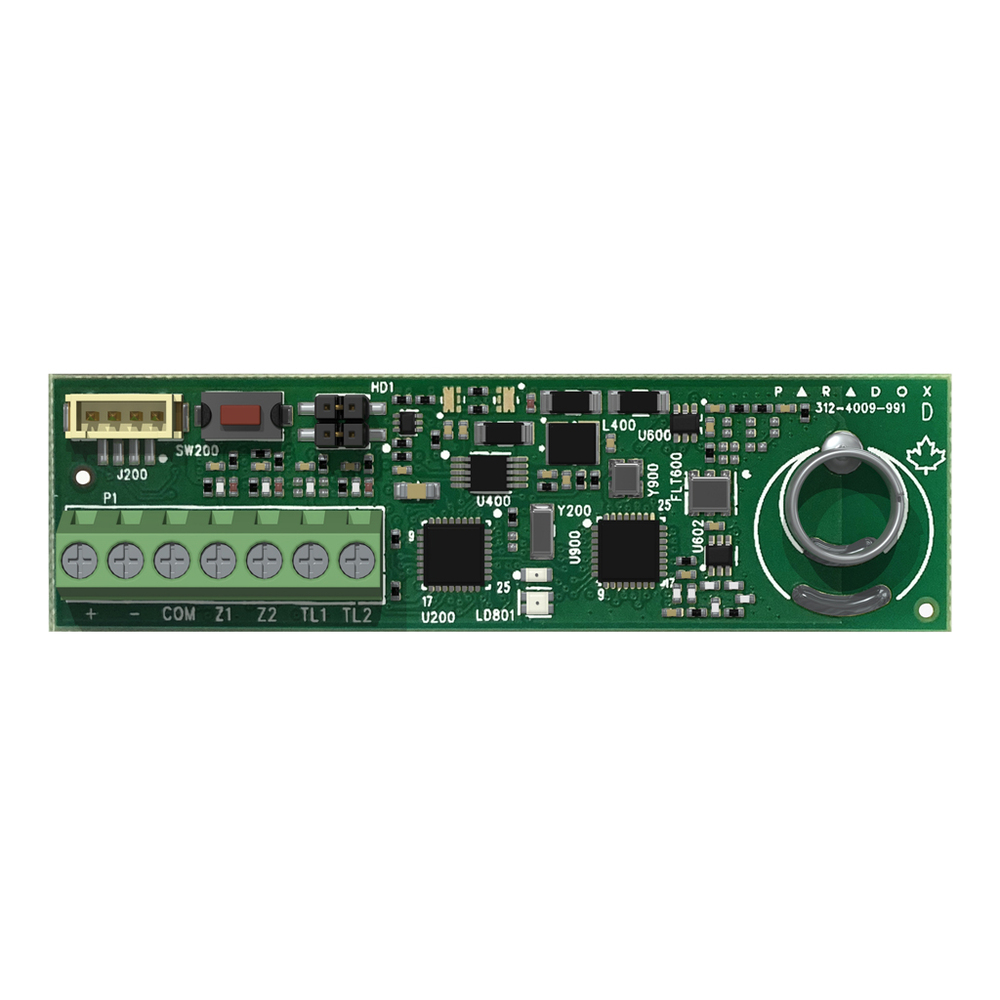

El Paradox ZX22 es un módulo expansor inalámbrico de 2 zonas para sistemas Magellan y compatibles. Ofrece entrada de tamper, supervisión de batería baja cada 12 horas, firmware actualizable mediante el cable 307USB e InField, y jumpers configurables por zona. Alimentación entre 3 y 13,8 VDC con un consumo medio de 50 µA y hasta 3 años de vida útil en condiciones normales.
El ZX22 es el módulo expansor inalámbrico de dos zonas de entrada y supervisión de tamper de la gama Magellan de Paradox. Diseñado con un consumo ultrabajo de 50 µA, extiende la capacidad de detección de las centrales compatibles sin necesidad de cableado adicional hasta la central, y permite actualización de firmware en campo mediante el cable 307USB e InField.
📄 Descargar ficha técnica (PDF)
Nota: El LED RX/TX deja de parpadear cinco minutos después del encendido para preservar la batería. No retirar la cinta adhesiva de doble cara del módulo, ya que podría dañar los componentes electrónicos.
El ZX22 es compatible con MG5000/MG5050 v4.92, MG5050+ v1.00, MG5075 v1.03 o versiones superiores. Para las series SP (SP5500, SP6000, SP7000 v7.14+; SP4000/SP65 v5.40+) y EVO (EVO192 y EVOHD v7.31+) se requiere un módulo RTX3. También es compatible con BabyWare v5.4.8+ e InField v5.5.2+.
Dentro del primer minuto tras el encendido, el modo Learn permite registrar en la central los números de serie de la Zona 1 y la Zona 2. Una pulsación del botón asigna la Zona 1; dos pulsaciones en menos de un segundo asignan la Zona 2 con el número de serie correlativo.
El firmware del ZX22 puede actualizarse mediante el cable 307USB conectado al puerto serie del módulo y al puerto USB del ordenador. El proceso se gestiona completamente desde la aplicación InField, lo que facilita el mantenimiento sin reemplazar el hardware.
| Característica | Valor |
|---|---|
| Alimentación | 3 VDC, 9 VDC o 12-13,8 VDC |
| Frecuencia RF | 433 MHz o 868 MHz |
| Número de entradas | 2 zonas + conexión de tamper |
| Consumo medio | 50 µA |
| Vida útil de la batería | 3 años (10 activaciones/día) |
| Supervisión de batería baja | Cada 12 horas |
| Temperatura de funcionamiento | -20 °C a 50 °C |
| Humedad | 5 % a 95 % |
| Dimensiones (Al x An x Pr) | 2 cm x 7 cm x 1 cm |
El ZX22 es idóneo para ampliar el número de zonas de detección en instalaciones donde ya existe una central Magellan, SP o EVO de Paradox y se necesita integrar detectores cableados adicionales sin tender nuevo cableado hasta la central. Resulta especialmente útil en ampliaciones de sistemas en edificios en uso, donde la instalación de cableado adicional supone un coste elevado o una perturbación inaceptable.
