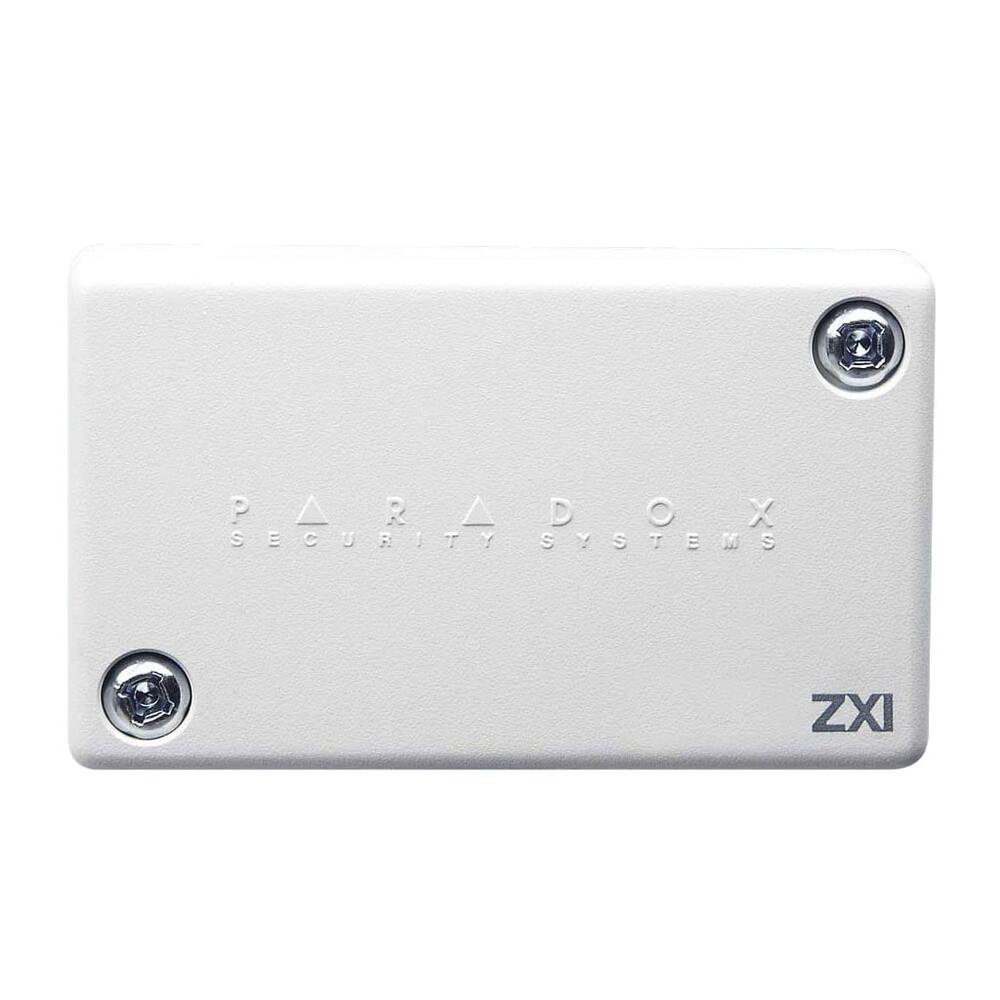

El Paradox ZX1 es un módulo expansor de 1 zona (2 con ATZ habilitado) que se conecta al combus de las centrales EVO192 y EVOHD. Incorpora anti-sabotaje integrado, velocidad de entrada configurable de 15 ms a 255 minutos e indicadores LED de estado. Ideal para ampliar entradas cableadas en instalaciones de intrusión.
El ZX1 es un módulo de expansión de zona que actúa como interfaz entre las centrales Paradox EVO192 / EVOHD y cualquier detector cableado. Se conecta al combus de la central aportando una entrada adicional cableada, con soporte de hasta 2 zonas si se habilita la función ATZ. Su diseño compacto en caja ABS y su anti-sabotaje integrado lo convierten en una solución fiable para ampliar instalaciones de intrusión.
📄 Descargar ficha técnica (PDF)
Un único terminal de entrada gestiona 1 zona estándar o 2 zonas cuando se activa la función de duplicación ATZ, siguiendo las definiciones EOL de la central.
Permite ajustar el tiempo de respuesta del terminal desde 15 ms hasta 255 minutos, ideal para aplicaciones de control de temperatura u otras necesidades de temporización específicas.
El interruptor anti-sabotaje de placa detecta manipulaciones y envía inmediatamente un aviso a la central EVO a través del combus.
El LED verde indica encendido correcto o localización; el LED rojo parpadea durante el funcionamiento normal; ambos LEDs parpadean de forma alterna ante un fallo de combus.
Compatible con topología en estrella y/o cadena. Cuatro hilos (rojo, negro, verde y amarillo) proporcionan alimentación y comunicación bidireccional con la central.
Nota: Antes de añadir el ZX1 al sistema, retire la alimentación de CA y la batería de la central. Consulte el manual de instalación de la central correspondiente para conocer la distancia máxima permitida desde la central.
Los módulos ZX1 se conectan al combus de la central en configuración en estrella o cadena. Los cuatro terminales del módulo (rojo, negro, verde y amarillo) se conectan a los terminales correspondientes de la central EVO192 o EVOHD. Cada dispositivo conectado al terminal de entrada del ZX1 debe asignarse a una zona en la central y definirse sus parámetros.
La programación se realiza desde cualquier teclado del combus: mantenga pulsada la tecla [0], introduzca el código de instalador, acceda a la sección [4003], e introduzca el número de serie de 8 dígitos del ZX1 seguido de la sección y el dato a configurar. También es posible programarlo mediante la función de emisión de módulos de la central o a través del software BabyWare.
La velocidad de entrada determina cuánto tiempo debe permanecer abierta una zona antes de que la central responda, evitando falsas alarmas por interferencias momentáneas. Se configura en dos secciones: la sección [002] define la unidad de tiempo (15 ms, 1 segundo o 1 minuto) y la sección [003] establece un multiplicador de 001 a 255.
| Característica | Valor |
|---|---|
| Tensión de alimentación | 9-16 Vdc |
| Consumo máximo | 28 mA |
| Temperatura de funcionamiento | -20 °C a +50 °C |
| Número de entradas | 1 |
| Número de zonas | 1 (2 con ATZ habilitado) |
| Velocidad de entrada | 15 ms – 255 minutos |
| Anti-sabotaje integrado | Sí |
| Compatibilidad | EVO192 y EVOHD |
| Indicación de encendido | LED verde fijo |
| Funcionamiento correcto | LED rojo parpadeante |
| Fallo de combus | LED verde y rojo parpadeando de forma alterna |
El ZX1 está especialmente indicado para ampliar el número de zonas cableadas en instalaciones de intrusión basadas en centrales Paradox EVO192 o EVOHD. También resulta adecuado para aplicaciones de control de temperatura gracias a su amplio rango de velocidad de entrada configurable.
