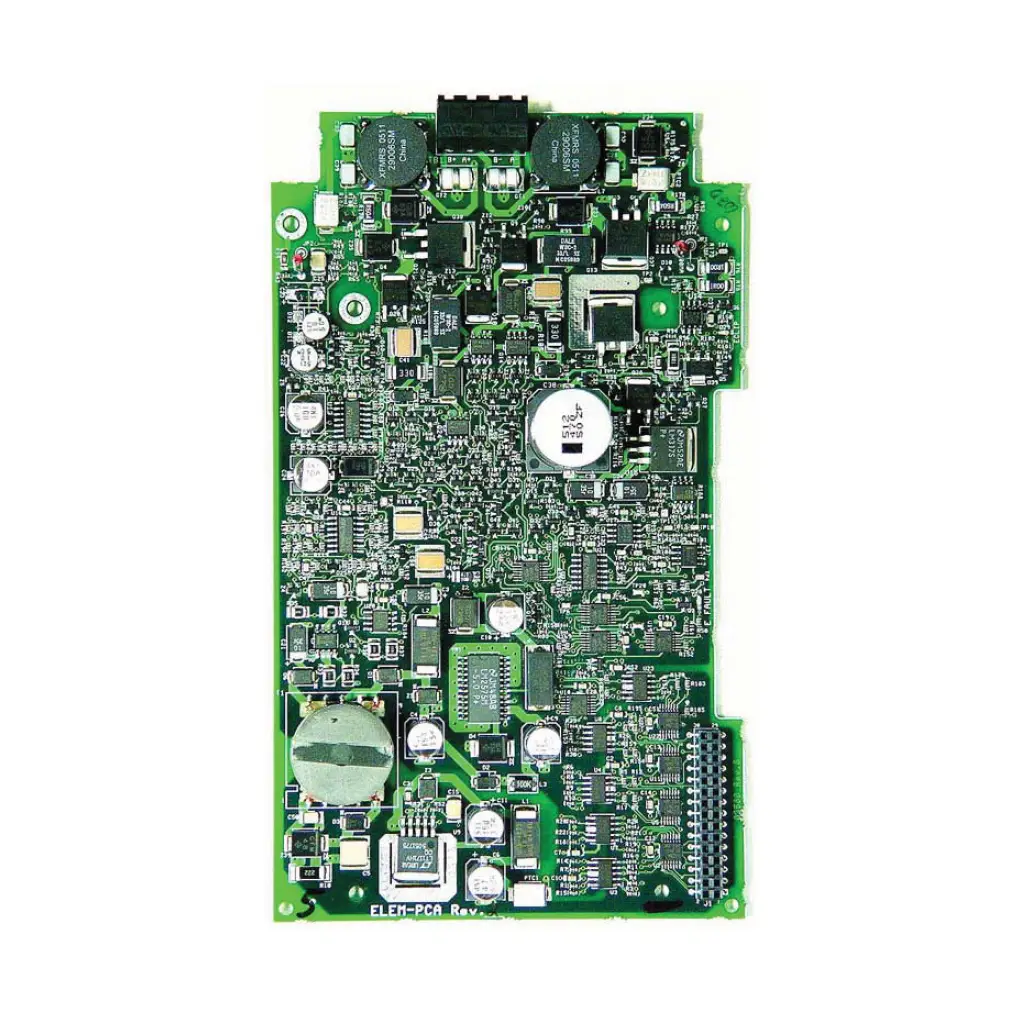

El NOTIFIER LEM-320 es un módulo expansor de lazo SLC diseñado para ampliar los circuitos de línea de señalización de los paneles de la serie ONYX®. Permite expandir el NFS-640/NFS2-640 a un segundo lazo y actúa como expansor de cada LCM-320 instalado en NFS-3030/NFS2-3030. Instalación sencilla mediante conexión directa dentro del gabinete de la CPU.
El NOTIFIER LEM-320 es un módulo expansor de lazo diseñado para ampliar los circuitos de línea de señalización (SLC) de los paneles de alarma contra incendio inteligentes de la serie ONYX®. Permite añadir un segundo lazo al NFS-640/NFS2-640 y actúa como módulo de expansión de cada LCM-320 en los paneles NFS-3030/NFS2-3030.
Nota técnica: la longitud máxima del lazo varía según la sección del cable utilizado. Consulte las especificaciones de cableado del datasheet antes de dimensionar la instalación.
El LEM-320 proporciona circuitos SLC adicionales a los paneles de la serie ONYX®. En el caso del NFS-640/NFS2-640, permite incorporar un segundo lazo completo. En los paneles NFS-3030/NFS2-3030, cada LCM-320 admite un LEM-320 asociado, pudiendo instalarse hasta cinco unidades en el mismo sistema.
El alcance del lazo SLC depende del calibre del par trenzado no blindado empleado: hasta 12.500 pies (3.810 m) con 12 AWG, 8.000 pies (2.438 m) con 14 AWG, 4.875 pies (1.486 m) con 16 AWG y 3.225 pies (983 m) con 18 AWG. La resistencia máxima permitida es de 50 ohms por longitud de lazo (estilos 6 y 7) o por bifurcación (estilo 4).
El LEM-320 se monta directamente dentro del gabinete que alberga la CPU, junto al panel o en la fila inmediatamente inferior. Su diseño plug-in simplifica la puesta en marcha: una vez montado, se conectan los lazos SLC al terminal TB1 del módulo. Los módulos LCM-320 se encadenan entre sí mediante cable plano, y el LEM-320 se asocia a cada LCM de forma individual.
El módulo incorpora un modo degradado que aumenta la durabilidad del sistema ante condiciones adversas. Ante un cortocircuito en el lazo, el circuito se bloquea automáticamente hasta que se corrija la incidencia, evitando la propagación del fallo al resto de la instalación.
| Voltaje de alimentación | 24 VCC nominal, 27,6 VCC máximo |
|---|---|
| Corriente máxima (LEM-320) | 100 mA |
| Corriente máxima lazo SLC | 400 mA máximo |
| Longitud máxima de lazo (12 AWG) | 12.500 pies (3.810 m) |
| Longitud máxima de lazo (14 AWG) | 8.000 pies (2.438 m) |
| Longitud máxima de lazo (16 AWG) | 4.875 pies (1.486 m) |
| Longitud máxima de lazo (18 AWG) | 3.225 pies (983 m) |
| Resistencia máxima | 50 ohms (supervisada y con limitación de energía) |
| Detectores por lazo | Hasta 159 detectores y 159 módulos |
| Temperatura de funcionamiento | 0 – 49 °C |
| Humedad relativa | 93% ± 2% HR (sin condensación) a 32 °C ± 2 °C |
| Homologaciones | UL S635, ULC S635/CS118, FM Aprobado, CSFM, MEA 317-01-E |
El LEM-320 está indicado para instalaciones de detección de incendio que requieran ampliar el número de lazos SLC en paneles ONYX® de NOTIFIER, tanto en edificios de mediana como de gran envergadura donde un único lazo resulte insuficiente para cubrir todos los dispositivos necesarios. Es especialmente útil en recintos donde se precisen múltiples lazos en un espacio reducido dentro del gabinete de control.
