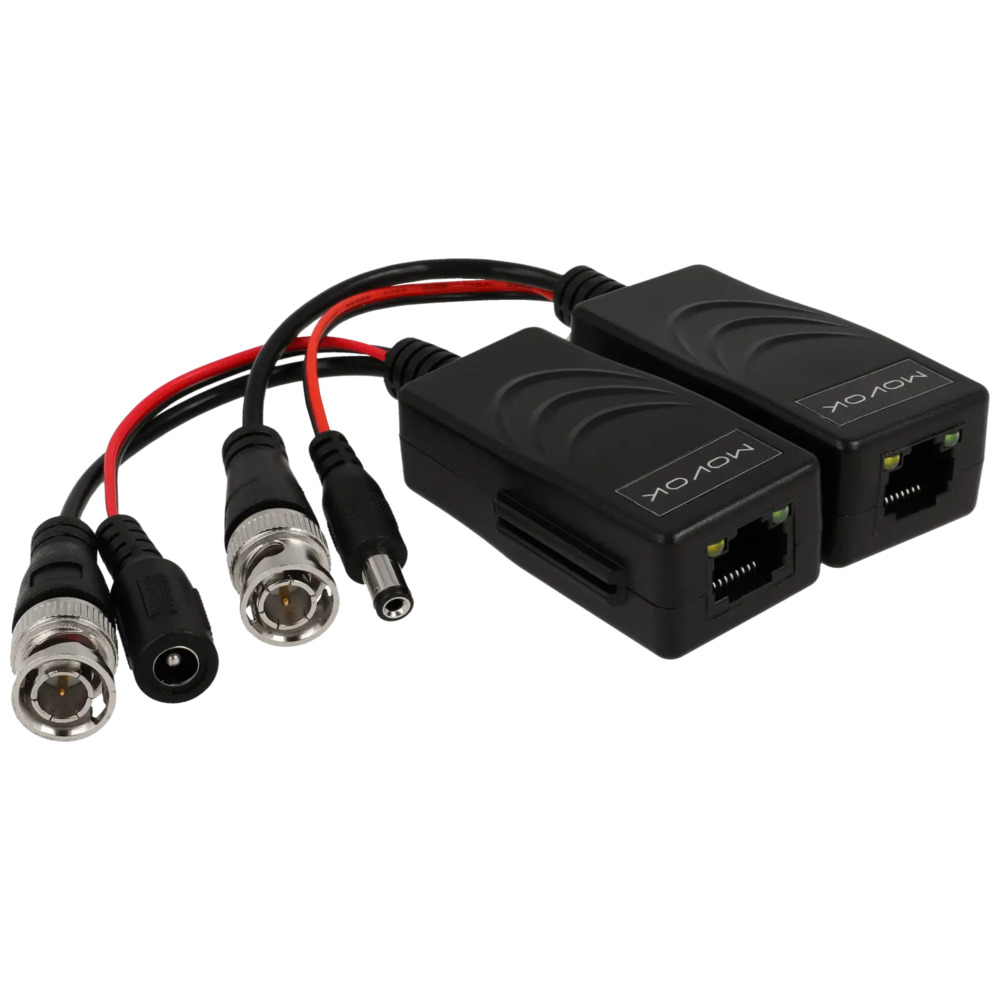

Pack de 2 baluns pasivos emisor/receptor de vídeo y alimentación DC para cámaras HDCVI, HDTVI, AHD y analógicas. Transmisión sobre cable UTP Cat. 5E/6 con conexión RJ45 y salida BNC macho + DC hembra. Soporta resoluciones hasta 8 Mpx (4K) con distancias de hasta 440 m según formato. Protección ESD de 2 kV en ambos conectores.
El VK-BALUN-4K-DC es un balun pasivo de tipo emisor/receptor para la transmisión de vídeo y alimentación DC sobre cable UTP categoría 5E o 6. Compatible con los principales formatos de vídeo analógico HD —HDCVI, HDTVI, AHD y analógico estándar—, admite resoluciones desde 1 Mpx hasta 8 Mpx (4K). Se comercializa en pack de 2 unidades listas para formar un enlace completo punto a punto.
Temperatura de funcionamiento: −10 °C a 55 °C. Humedad máxima: 95%. Peso neto por unidad: 40 g.
La tecnología balun permite sustituir el cable coaxial por UTP Cat. 5E o 6, reduciendo costes de instalación y aprovechando infraestructuras de red existentes. La conexión de vídeo se realiza mediante RJ45 en un extremo y BNC macho en el otro, facilitando la integración con grabadores DVR convencionales.
El balun transmite simultáneamente la señal de vídeo y la alimentación DC (12–15 V) por el mismo cable UTP, eliminando la necesidad de tender un cableado de alimentación independiente hasta la cámara.
La carcasa de plástico ABS de 61,5 × 33,5 × 20,5 mm proporciona robustez con un peso reducido de 40 g. La impedancia de entrada y salida es de 100 Ohm en ambos extremos, garantizando una correcta adaptación de señal.
| Parámetro | Valor |
|---|---|
| Tipo | Pasivo emisor/receptor |
| Unidades | 2 |
| Formatos compatibles | HDCVI / HDTVI / AHD / Analógicas |
| Resoluciones soportadas | 1 / 2 / 3 / 4 / 5 / 8 Mpx |
| Dist. HDCVI 720p | 440 m |
| Dist. HDCVI 1080p | 250 m |
| Dist. HDCVI 4 Mpx / 4K | 200 m |
| Dist. HDTVI 720p | 250 m |
| Dist. HDTVI 1080p | 250 m |
| Dist. HDTVI 4 Mpx | 180 m |
| Dist. HDTVI 4K | 130 m |
| Dist. AHD 720p | 320 m |
| Dist. AHD 1080p | 250 m |
| Dist. AHD 4 Mpx | 200 m |
| Dist. AHD 4K | 150 m |
| Dist. analógica | 400 m |
| Conexión entrada | RJ45 |
| Conexión salida | BNC macho + DC hembra |
| Impedancia entrada/salida | 100 Ohm |
| Categoría de cable | UTP Cat. 5E / 6 |
| Alimentación | DC 12 V ~ 15 V |
| Protección ESD | 2 kV (coaxial y UTP) |
| Dimensiones | 61,5 × 33,5 × 20,5 mm |
| Material | Plástico ABS |
| Peso neto | 40 g |
| Temperatura de funcionamiento | −10 °C ~ 55 °C |
| Humedad máxima | 95% |
Ideal para instalaciones de videovigilancia en edificios, aparcamientos, industria o comercio donde se desee aprovechar el cableado UTP existente. Adecuado para cámaras HDCVI, HDTVI o AHD de hasta 4K conectadas a grabadores DVR, en tramos de hasta 440 m según el formato de vídeo utilizado.
