Módulo de 4 relés con fusible GL-Seguridad RE-4F24, alimentado a 24 Vdc. Entradas optoacopladas con aislamiento superior a 3.500 V, contactos de salida libres de tensión NO/NC, led de estado por canal y protección mediante fusibles. Disparo por positivo (3-30 Vdc) o negativo. Cada canal soporta 10 A a 250 Vdc. Temperatura de trabajo de -20 °C a 75 °C.

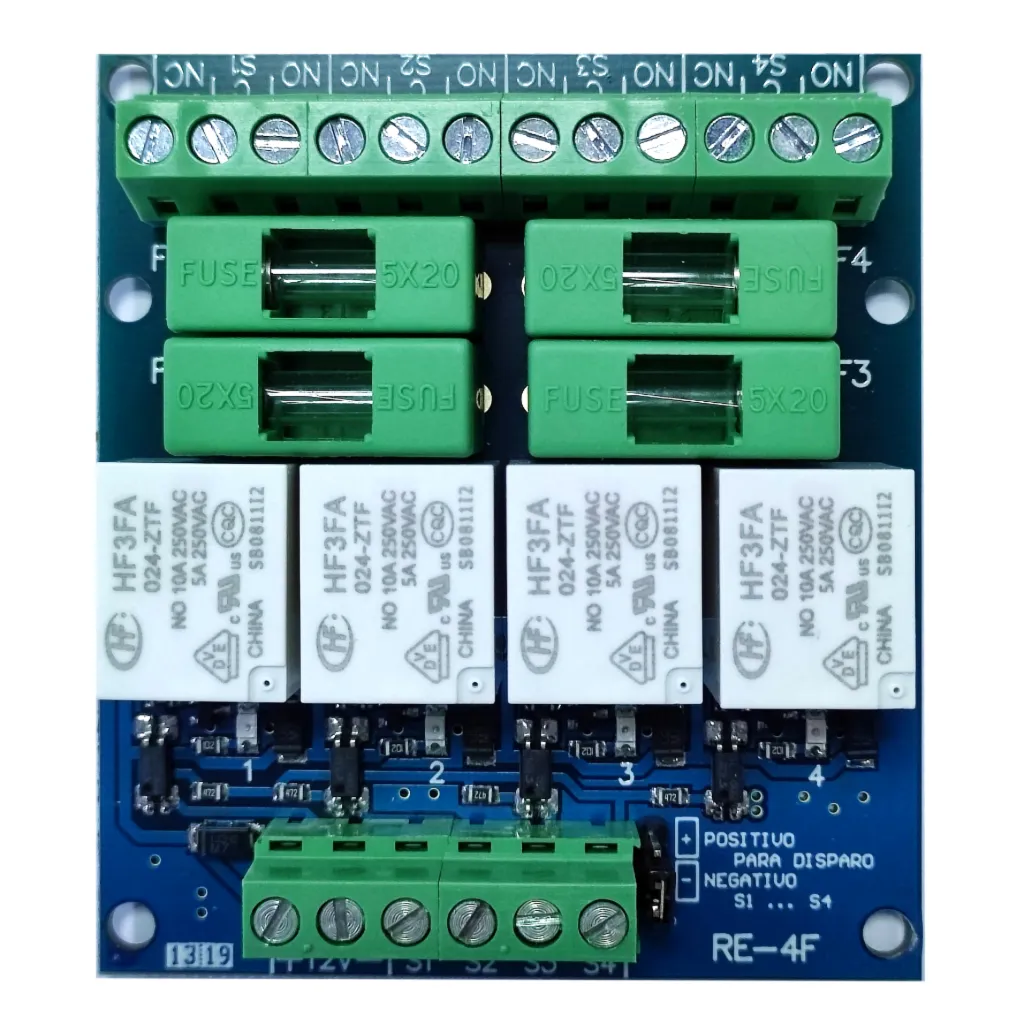

El GL-Seguridad RE-4F24 es un módulo de 4 canales de relé con fusibles individuales, diseñado para ofrecer una conmutación segura y aislada en sistemas de detección de incendios y aplicaciones de control industrial. Sus entradas optoacopladas garantizan un aislamiento eléctrico superior a 3.500 V entre la lógica de mando y la carga conmutada.
El disparo por negativo opera entre 0 y 9 Vdc (3 Vdc menos que la tensión de alimentación). Consulte el datasheet para la selección correcta del jumper de configuración.
Las entradas del RE-4F24 utilizan optoacopladores que proporcionan un aislamiento eléctrico superior a 3.500 V, protegiendo el circuito de mando frente a tensiones peligrosas presentes en la carga conmutada. El comando de cada canal se realiza a baja corriente.

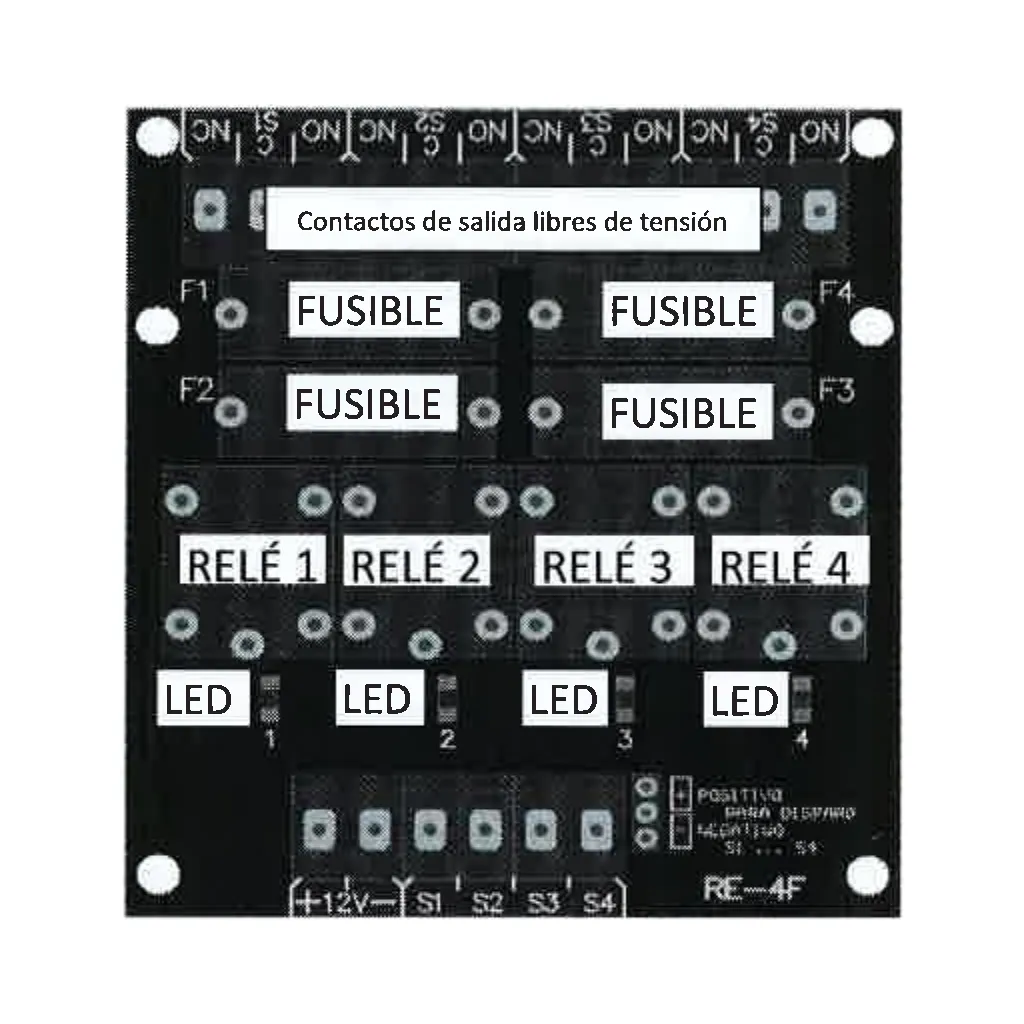

Cada uno de los 4 relés ofrece contactos normalmente abierto (NO) y normalmente cerrado (NC) libres de tensión, aptos para integrarse en distintos esquemas de cableado. Un led de estado individual se ilumina con la activación de cada canal.
Cada canal cuenta con su propio fusible, de modo que un posible cortocircuito en una salida no afecta al resto de canales ni a la alimentación general del módulo.
Mediante jumper, cada canal puede configurarse para disparo por positivo (3-30 Vdc) o por negativo (0-9 Vdc). Esta versatilidad facilita la integración con distintas centrales de incendios y equipos de control.
| Alimentación | 24 Vdc |
|---|---|
| Número de canales | 4 |
| Capacidad por canal | 10 A a 250 Vdc |
| Contactos de salida | NO/NC libres de tensión |
| Aislamiento óptico | >3.500 V |
| Disparo por positivo | 3-30 Vdc |
| Disparo por negativo | 0-9 Vdc (3 Vdc menos que alimentación) |
| Indicación de estado | Led por canal |
| Protección de salidas | Fusible por canal |
| Temperatura de trabajo | -20 °C a 75 °C |
| Dimensiones | 70 × 80 × 25 mm |
| Peso | 0,08 kg |
El RE-4F24 es idóneo para centrales de detección de incendios, sistemas de control de accesos, automatización industrial y cualquier aplicación que requiera conmutar cargas de hasta 10 A con aislamiento galvánico y protección por fusible.
