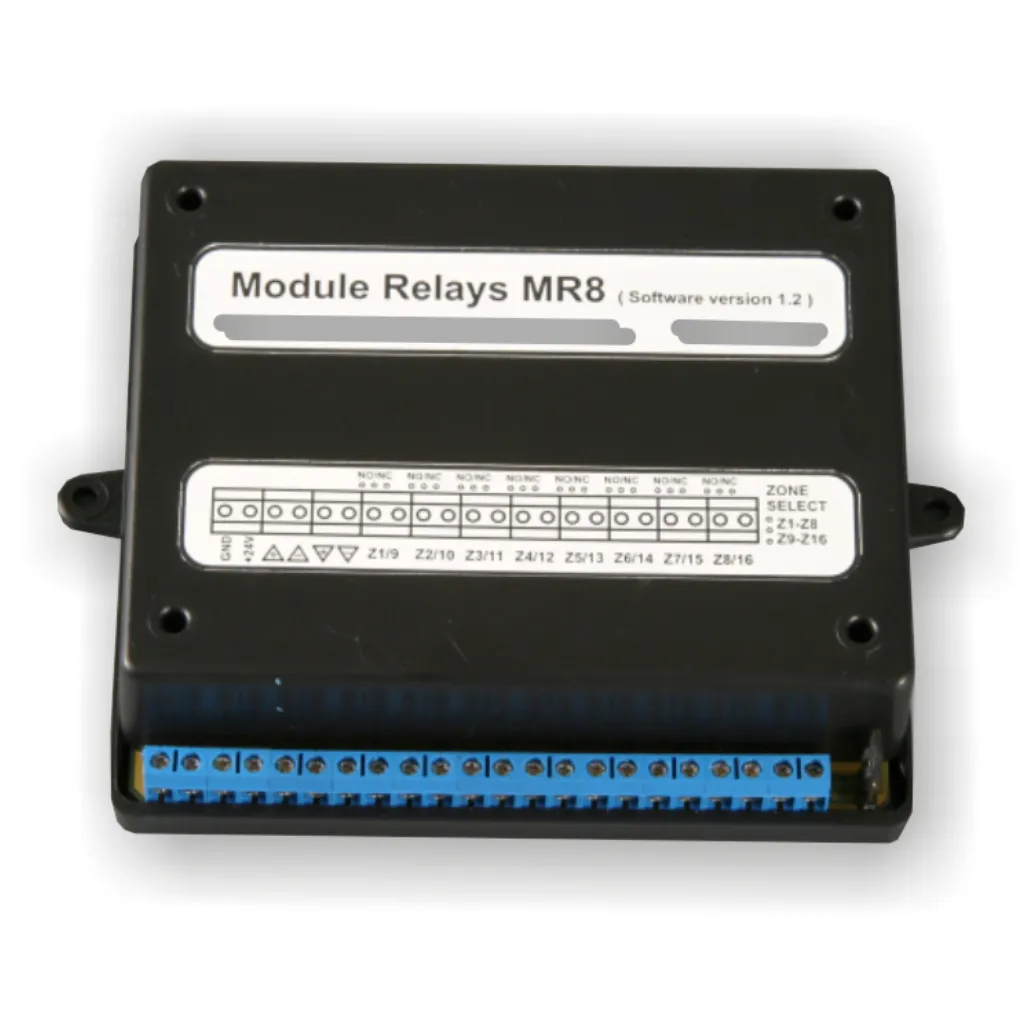

El Teletek MR8 es un módulo suplementario de 8 relés de contacto conmutado, diseñado para montarse fuera de la caja de la central de incendios convencional MAG8plus. Compatible también con MAG8, permite ampliar las salidas de relé del sistema con alimentación a +24 VDC y valores máximos de contacto de 12 V/1 A o 24 V/0,5 A. Dimensiones compactas de 158 × 111 × 41 mm y peso aproximado de 0,4 kg.
El Teletek MR8 es un módulo expansor suplementario que añade 8 salidas de relé de contacto conmutado a las centrales de incendios convencionales MAG8 y MAG8plus. Se instala fuera de la caja de la central, facilitando la ampliación de las salidas de control sin ocupar espacio interior.
Cuando se conectan dos módulos MR8 a una MAG8plus utilizando las 16 zonas, el segundo módulo debe alimentarse obligatoriamente desde una fuente de alimentación externa de +24 VDC.
El MR8 se monta en el exterior de la caja de la central MAG8plus, lo que simplifica la instalación y el acceso a los bornes de conexión. Su formato compacto —158 × 111 × 41 mm y aproximadamente 0,4 kg— facilita su integración en cuadros o recintos técnicos.
El módulo incorpora 8 relés de contacto conmutado con valores máximos de 12 V / 1 A o 24 V / 0,5 A. El cableado admite sección de 1,5 mm² con diámetro de hilo de 2,5 mm, adecuado para instalaciones de detección de incendios.
Compatible con las centrales MAG8 y MAG8plus de Teletek. Es posible conectar hasta dos módulos MR8 a una misma MAG8plus para cubrir las 16 zonas de incendio del panel, requiriendo en ese caso alimentación externa para el segundo módulo.
El MR8 opera en un rango de temperatura de −5 °C a +40 °C y soporta una humedad relativa de (93 ± 3)% a 40 °C, según las especificaciones del fabricante.
| Alimentación | +24 VDC |
|---|---|
| Tensión máxima | 125 V |
| Número de relés | 8 |
| Consumo en stand-by | 8 mA |
| Consumo con relé activado | 10 mA |
| Consumo máximo | 2 A |
| Valores máximos de contacto | 12 V / 1 A o 24 V / 0,5 A |
| Sección de cable | 1,5 mm² / ø 2,5 mm |
| Temperatura de trabajo | −5 °C a +40 °C |
| Humedad relativa | (93 ± 3)% a 40 °C |
| Dimensiones | 158 × 111 × 41 mm |
| Peso | ~0,4 kg |
El módulo MR8 está orientado a instalaciones de detección de incendios convencionales que requieran ampliar las salidas de relé de una central MAG8 o MAG8plus de Teletek, tanto en edificios de uso terciario como en instalaciones industriales o de pública concurrencia donde se necesite control de dispositivos externos mediante relés.
