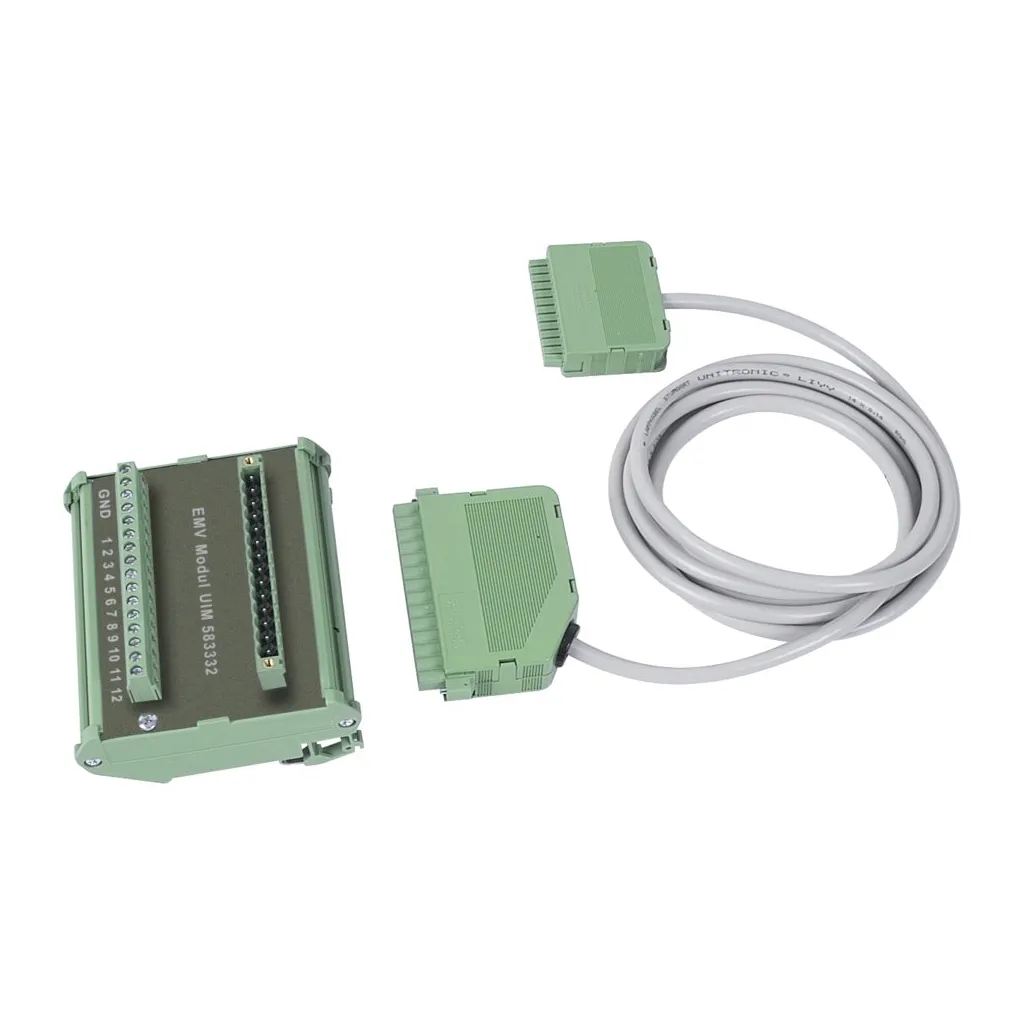

NOTIFIER 583332 – Módulo de protección EMC para UIM (hasta 12 contactos)

Protección contra sobretensión para contactos UIM – NOTIFIER 583332

El NOTIFIER 583332 es un módulo de protección por circuito crowbar destinado a salvaguardar las entradas y salidas de contacto del UIM frente a sobretensiones. Su uso es preceptivo en sistemas conformes con EN 54-16 cuando los cables externos hacia los contactos superan los 3 m de longitud.

Descargar ficha técnica (PDF)

Este módulo debe instalarse en lugar del cable de señal estándar de 12 vías (ref. 583401.21), que se incluye en el envío.

Descripción funcional

El UIM dispone de 48 entradas o salidas de contacto, organizadas en 4 bloques de 12 unidades cada uno. El módulo 583332 protege uno de esos bloques mediante un circuito crowbar que absorbe los picos de tensión procedentes del cableado externo.

Requisito normativo EN 54-16

En instalaciones de megafonía conformes con EN 54-16, es obligatorio el uso del módulo de protección crowbar cuando los cables que conectan los contactos externos tienen una longitud superior a 3 m. Cada módulo cubre un bloque de 12 entradas/salidas.

Contenido del envío

El módulo 583332 se suministra con un cable de conexión incluido, sustituyendo al cable de señal de 12 vías (referencia 583401.21) en la instalación.

Especificaciones técnicas

Aplicaciones recomendadas

Instalaciones de megafonía y sistemas de voz para emergencias conformes con EN 54-16, donde los cables de contacto externos superan los 3 m de longitud y es necesario garantizar la integridad de las señales del UIM frente a perturbaciones electromagnéticas y sobretensiones.
