El INIM IFMNET es un módulo interno que permite la conexión en red Hornet+ de hasta 48 centrales de detección de incendio. Se instala directamente en la barra CAN DRIVE, incorpora dos puertos RS485 en lazo cerrado, velocidad configurable de 9600 a 512k baudios, tecnología «Hot swap» y salida de 12 V para convertidores RS485-fibra óptica. Certificado EN 54-2, EN 54-4, EN 54-21 y EN 12094-1.
El INIM IFMNET es un módulo interno diseñado para la interconexión en red Hornet+ de hasta 48 centrales de detección de incendio. Se conecta directamente en la barra CAN DRIVE y dispone de dos puertos RS485 con velocidad programable, tecnología «Hot swap» y salida de 12 V para convertidores de fibra óptica.
Cada central admite un único módulo IFMNET. Todas las centrales interconectadas en la red deben incorporar su propio módulo.
El IFMNET se instala en el interior de la central y se conecta directamente a la barra CAN DRIVE, comunicándose con el módulo central FPMCPU mediante una CPU dedicada. Esta integración simplifica el montaje y garantiza una comunicación fiable entre los equipos de la red.

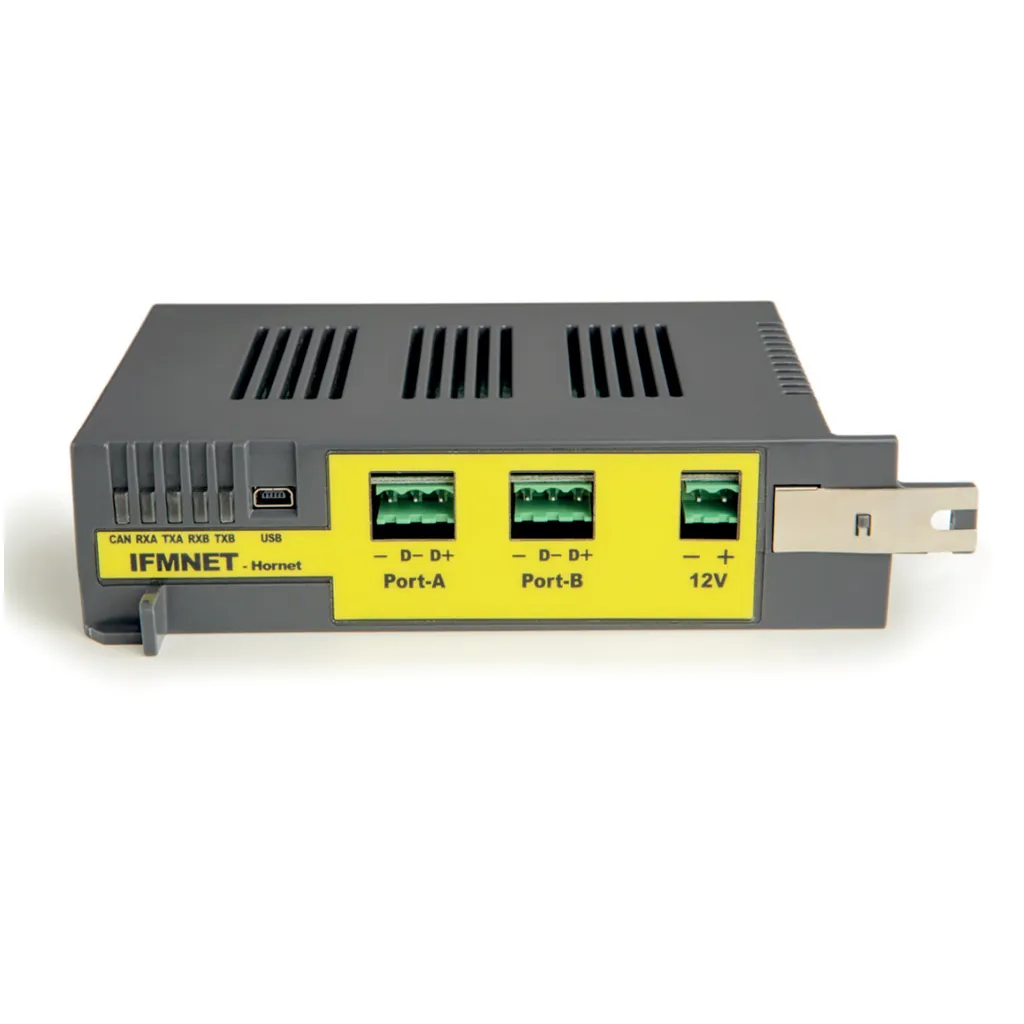

El módulo dispone de dos puertos RS485 (Port-A y Port-B) que permiten cablear las centrales en topología de lazo cerrado. La velocidad de comunicación es programable entre 9600 y 512k baudios, adaptándose a las necesidades de cada instalación.
El IFMNET incorpora un terminal de salida de 12 V con corriente máxima de 0,8 A, destinado a alimentar convertidores RS485-fibra óptica. Esto permite extender la red aprovechando las ventajas de la transmisión óptica sin fuentes de alimentación adicionales.
Gracias a la tecnología «Hot swap», el módulo puede instalarse o sustituirse con la central en funcionamiento. Los 5 LED de estado y el puerto mini-USB facilitan la supervisión y la configuración del módulo en campo.
El IFMNET está certificado conforme a las normas EN 54-2, EN 54-4, EN 54-21 y EN 12094-1, garantizando su conformidad con los requisitos europeos para sistemas de detección y alarma de incendio.
| Tensión de alimentación | 19÷30 Vcc |
|---|---|
| Consumo @ 27,6 V | 60 mA |
| Corriente máx. salida 12 V | 0,8 A |
| Velocidad RS485 | Programable (9600 a 512k baudios) |
| Puertos RS485 | 2 (lazo cerrado) |
| Centrales máx. en red | 48 |
| Temperatura de funcionamiento | -5 °C ÷ +40 °C |
| Dimensiones | 175,5 × 110 × 40 mm |
| Peso (con embalaje) | 280 g |
| Certificaciones | EN 54-2, EN 54-4, EN 54-21, EN 12094-1 |
El INIM IFMNET está indicado para instalaciones de detección de incendio que requieran la interconexión de múltiples centrales analógicas Hornet+ en red, como grandes edificios, campus universitarios, complejos hospitalarios o instalaciones industriales donde sea necesaria una gestión centralizada y redundante de la señalización de alarma.
