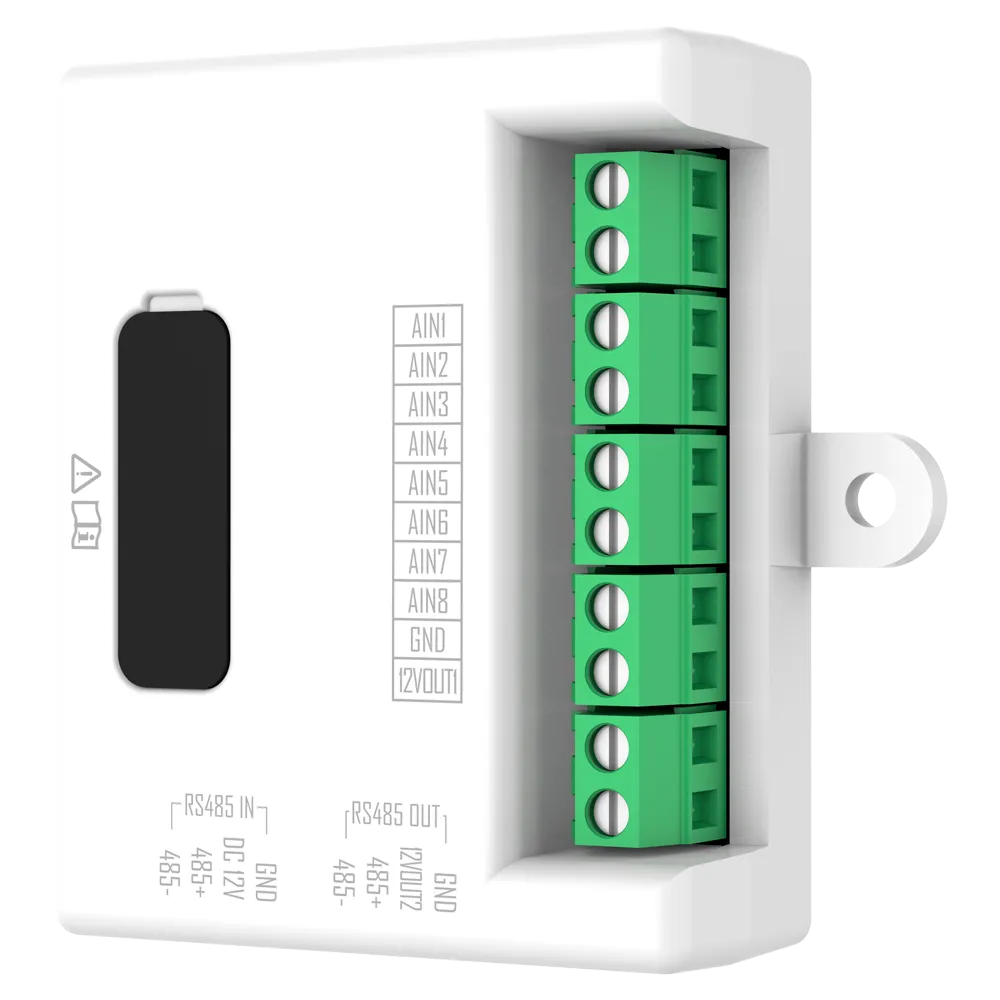

El Hikvision DS-KD-AL8 es un módulo extensor de 8 entradas de alarma diseñado para integrarse en videoporteros modulares de la serie KD mediante bus RS485. Permite encadenar hasta 20 módulos en serie y dispone de una salida de alimentación de 12 VDC (4 W / 300 mA máx.) para iluminación de pulsadores. Se alimenta a través de 4 hilos desde la placa modular y se instala en superficie. Rango de temperatura de funcionamiento: -30 °C a +60 °C.
100 disponibles
El DS-KD-AL8 es el módulo extensor de entradas de alarma de Hikvision para la serie de videoporteros modulares KD. Conectado mediante bus RS485, añade 8 canales de entrada de alarma a la placa principal y puede encadenarse en serie con hasta 20 unidades para instalaciones de gran escala. Su diseño compacto de montaje en superficie y su alimentación directa desde la placa modular lo convierten en la solución más sencilla para ampliar la capacidad de supervisión perimetral de cualquier sistema de videoportería Hikvision.
Compatible exclusivamente con videoporteros modulares Hikvision de la serie KD con interfaz RS485. Consulte la lista de modelos compatibles en la ficha técnica oficial.
El DS-KD-AL8 se conecta directamente al bus RS485 de la placa modular Hikvision mediante una interfaz de 2 conectores (RS485 + 12 VDC), sin necesidad de cableado adicional ni fuente de alimentación externa. La comunicación RS485 garantiza inmunidad al ruido eléctrico y permite tramos de cable largos, habituales en instalaciones de edificio. El módulo incluye un interruptor DIP de 8 bits para la configuración de la dirección en el bus.
Mediante la conexión en serie de hasta 20 unidades DS-KD-AL8, una única placa modular puede gestionar hasta 160 entradas de alarma adicionales. El consumo total máximo del conjunto de 20 módulos en cascada es de 6 W, lo que facilita el dimensionado de la fuente de alimentación de la instalación.
El módulo incorpora una salida de 12 VDC con una potencia máxima de 4 W y una corriente de hasta 300 mA, destinada específicamente a la alimentación de la retroiluminación de los pulsadores de llamada. Esto asegura la visibilidad de los botones en condiciones de baja luminosidad sin requerir circuitos externos adicionales.
Con unas dimensiones de 62 x 55 x 18 mm y un peso de tan solo 32 g, el DS-KD-AL8 se integra discretamente en el conjunto del videoportero modular. Su instalación se realiza en superficie, lo que simplifica tanto el montaje inicial como el mantenimiento posterior. La amplia tolerancia térmica (-30 °C a +60 °C) lo hace apto para entornos exteriores en climas fríos o zonas con alta exposición solar.
| Marca | Hikvision |
|---|---|
| Modelo | DS-KD-AL8 |
| Cascada | Hasta 20 módulos conectado en serie |
| Entradas | 8 x alarma, 1 x RS485 IN |
| Salidas | 1 x 12 VDC (4 W / 300 mA máx.), 1 x RS485 OUT |
| Comunicación | RS485 |
| Alimentación | A través de 4 hilos desde placa modular |
| Temp. funcionamiento | -30 ºC ~ +60 ºC |
| Dimensiones | 62 (An) x 55 (Al) x 18 (Fo) mm |
| Peso | 32 g |
El DS-KD-AL8 está especialmente indicado en edificios residenciales y comerciales que requieren supervisión de múltiples zonas de alarma perimetral integrada con el sistema de videoportería. Es la solución idónea para portales con acceso de vehículos y peatones donde se necesita monitorizar barreras, contactos magnéticos, detectores de movimiento u otros sensores de seguridad desde la misma plataforma de videoportero modular Hikvision.
