La barrera de seguridad Bosch SB3, suministrada con el módulo de entrada/salida DCA1192, limita la energía eléctrica entre circuitos intrínsecamente seguros y no seguros, previniendo chispas en zonas con riesgo de explosión. Tensión máx. 28 V CC, corriente máxima 100 mA y salida máx. 0,7 W. Grado de protección IP56, carcasa de plástico PC blanco y certificación ATEX 01 ATEX 2088.

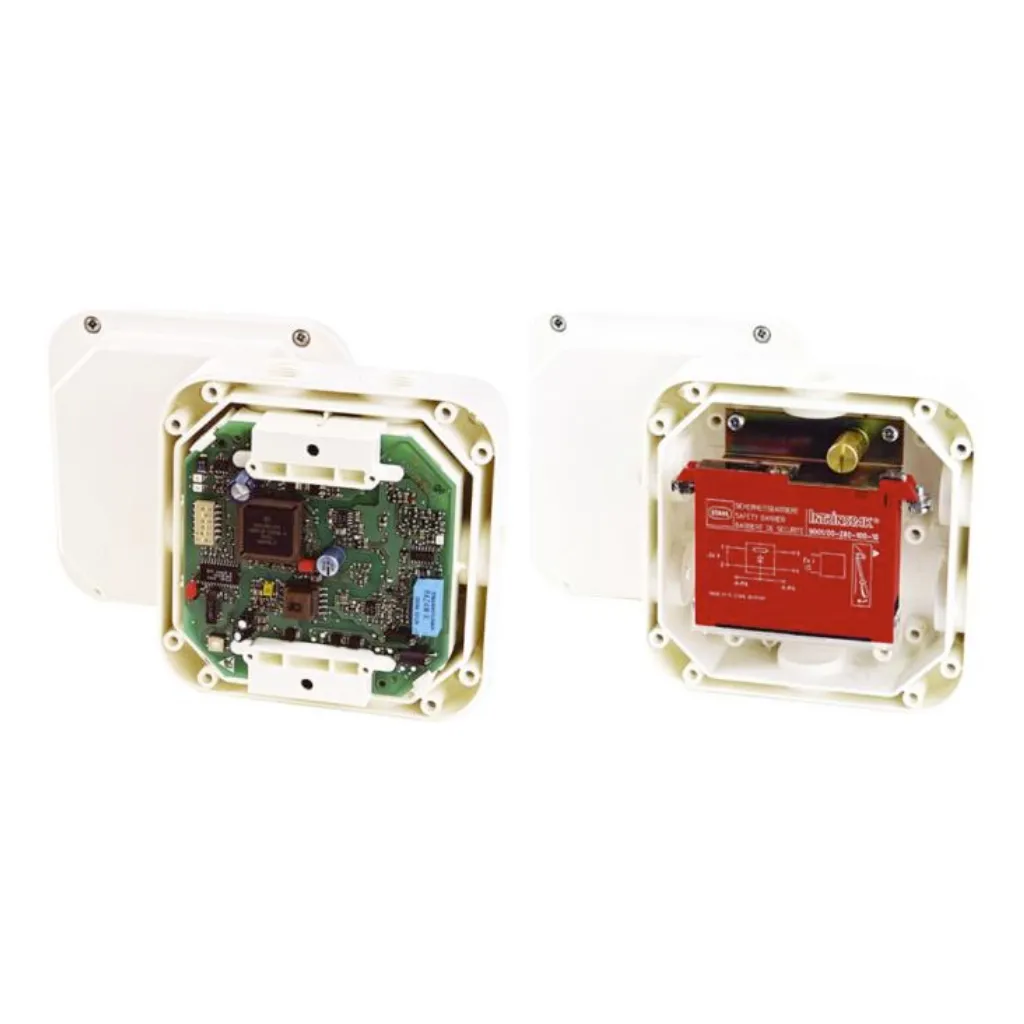

La barrera de seguridad Bosch SB3 limita la energía eléctrica entre circuitos intrínsecamente seguros y no seguros, previniendo la ignición de mezclas de gas por chispas eléctricas. Se suministra junto con el módulo de entrada/salida DCA1192, que proporciona el aislamiento galvánico necesario entre la central de detección de incendio y la propia barrera.
La barrera SB3 debe instalarse siempre fuera del área explosiva. Durante la planificación, es obligatorio cumplir con la Directiva 1999/92/EC y las normativas nacionales aplicables.
La SB3 actúa como barrera de seguridad inherente, limitando los valores de tensión, corriente y potencia que pueden transferirse hacia la zona con riesgo de explosión. De este modo, aunque se produzca un fallo en el circuito no seguro, la energía que llega a la zona peligrosa queda por debajo de los umbrales de ignición.
El conjunto incluye el módulo DCA1192, que proporciona aislamiento galvánico completo entre la central de incendios y la barrera SB3. Funciona con alimentación externa de 18 V CC a 32 V CC, con un consumo en reposo de ≤ 45 mA y una corriente de funcionamiento de ≤ 150 mA. La resistencia de línea admitida está comprendida entre 50 Ω y 250 Ω.
La carcasa es de plástico PC, color blanco RAL 9010, con grado de protección IP56 según EN 60529. Dispone de seis manguitos para cable PG16 y admite calibres de conductor entre 0,2 mm² y 2,5 mm². Los terminales de conexión son sin tornillos, facilitando el cableado en obra. Las dimensiones del conjunto son 135 × 135 × 65 mm y el peso aproximado es de 425 g.
El SB3 cuenta con certificación ATEX 01 ATEX 2088 SB3, protección contra ignición según EN 50014/20 en categoría «Seguridad inherente EEx ia IIC/IIB», aprobación VdS G 298021 para el módulo DC1192 y marcado CE tanto para la barrera como para el módulo.
| Tensión máx. (SB3) | 28 V CC |
|---|---|
| Corriente máxima permitida (SB3) | 100 mA |
| Salida máx. (SB3) | 0,7 W |
| Calibre de cable | 0,2 mm² … 2,5 mm² |
| Manguitos para cable | PG16 (6 unidades) |
| Dimensiones (An × Al × Pr) | 135 × 135 × 65 mm |
| Peso | Aprox. 425 g |
| Grado de protección | IP56 (EN 60529) |
| Temperatura de funcionamiento | −25 °C … +70 °C |
| Temperatura de almacenamiento | −30 °C … +75 °C |
| Tensión de funcionamiento DCA1192 | 18 V CC … 32 V CC |
| Consumo en reposo DCA1192 | ≤ 45 mA |
| Corriente de funcionamiento DCA1192 | ≤ 150 mA |
| Resistencia de línea DCA1192 | 50 Ω … 250 Ω |
| Humedad relativa (DCA1192) | ≤ 100 % a T ≤ 34 °C |
| Material de la carcasa | Plástico, PC |
| Color de la carcasa | Blanco, RAL 9010 |
| Certificaciones | ATEX 01 ATEX 2088, VdS G 298021, CE |
El conjunto Bosch SB3 + DCA1192 está diseñado para sistemas de detección de incendio en instalaciones con zonas clasificadas ATEX, como plantas químicas, refinerías, instalaciones de gas o cualquier entorno industrial donde exista riesgo de atmósfera explosiva. Permite integrar detectores de incendio homologados Ex en centrales de detección convencionales sin comprometer la seguridad intrínseca de la línea.
