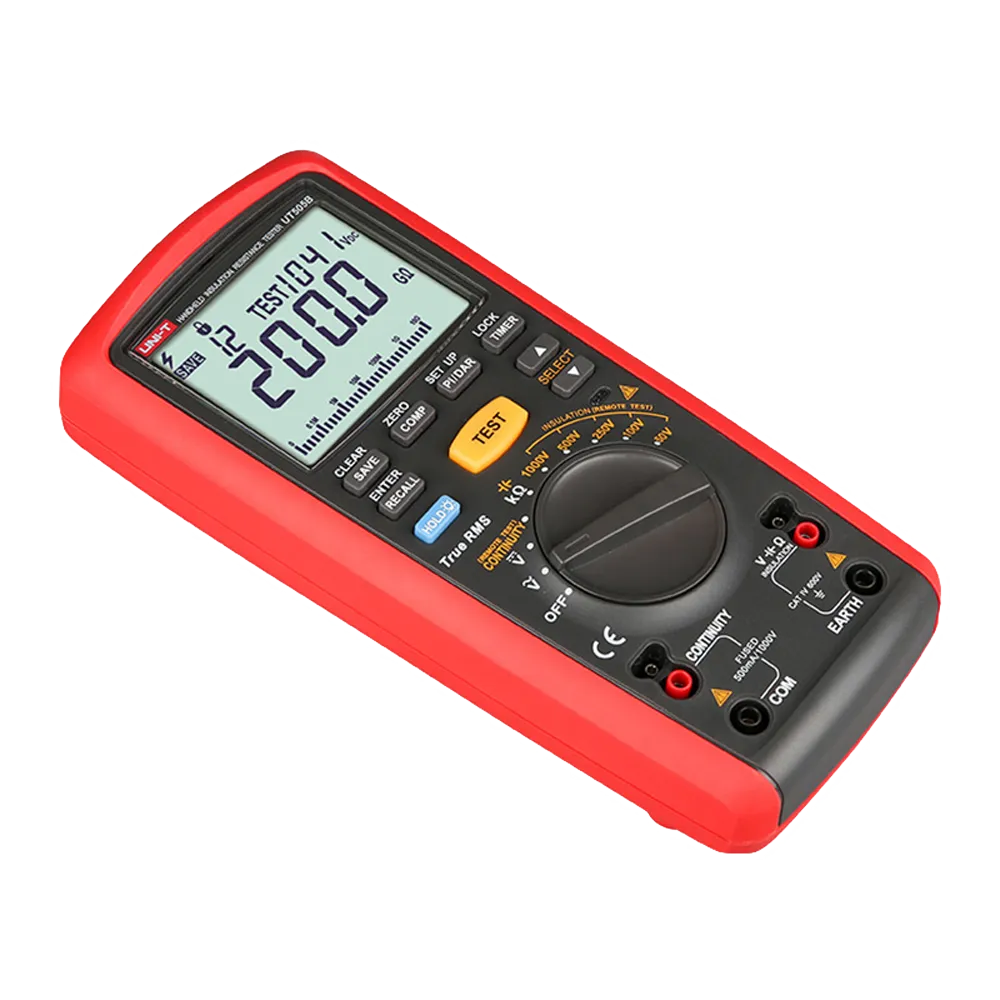

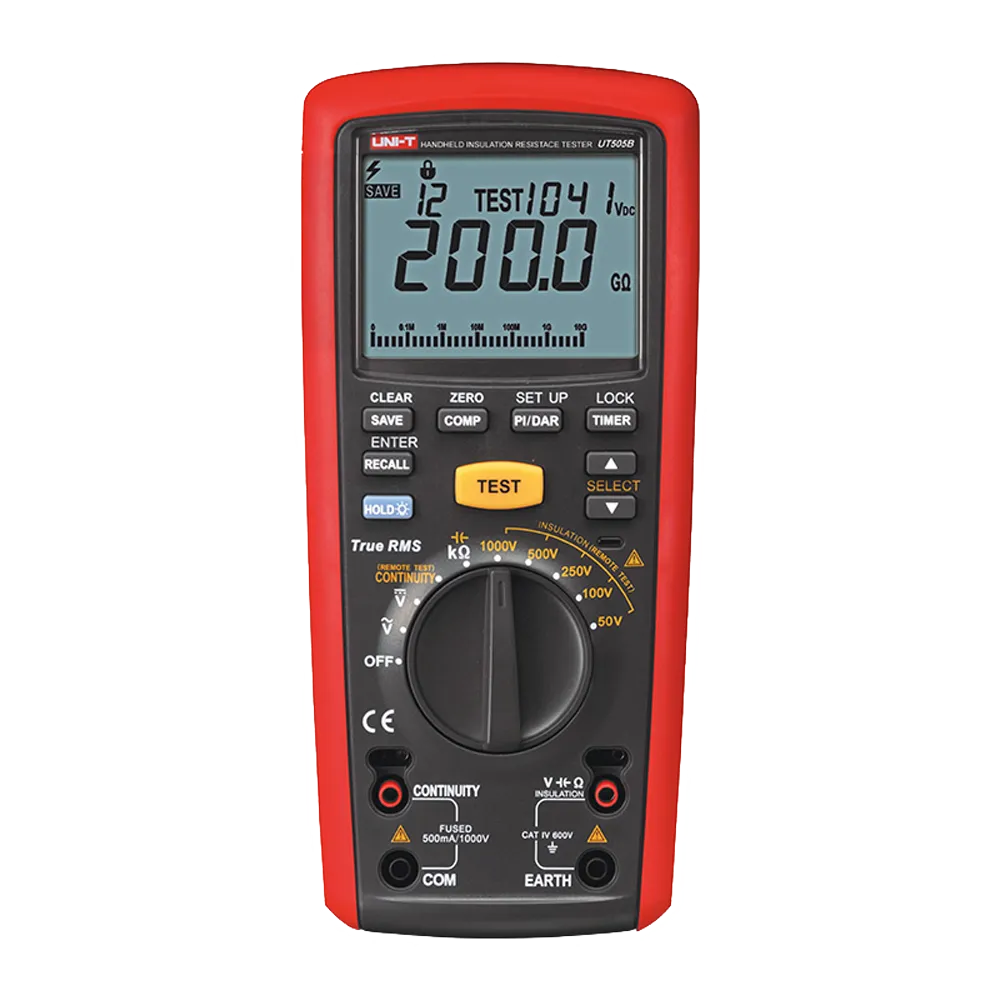

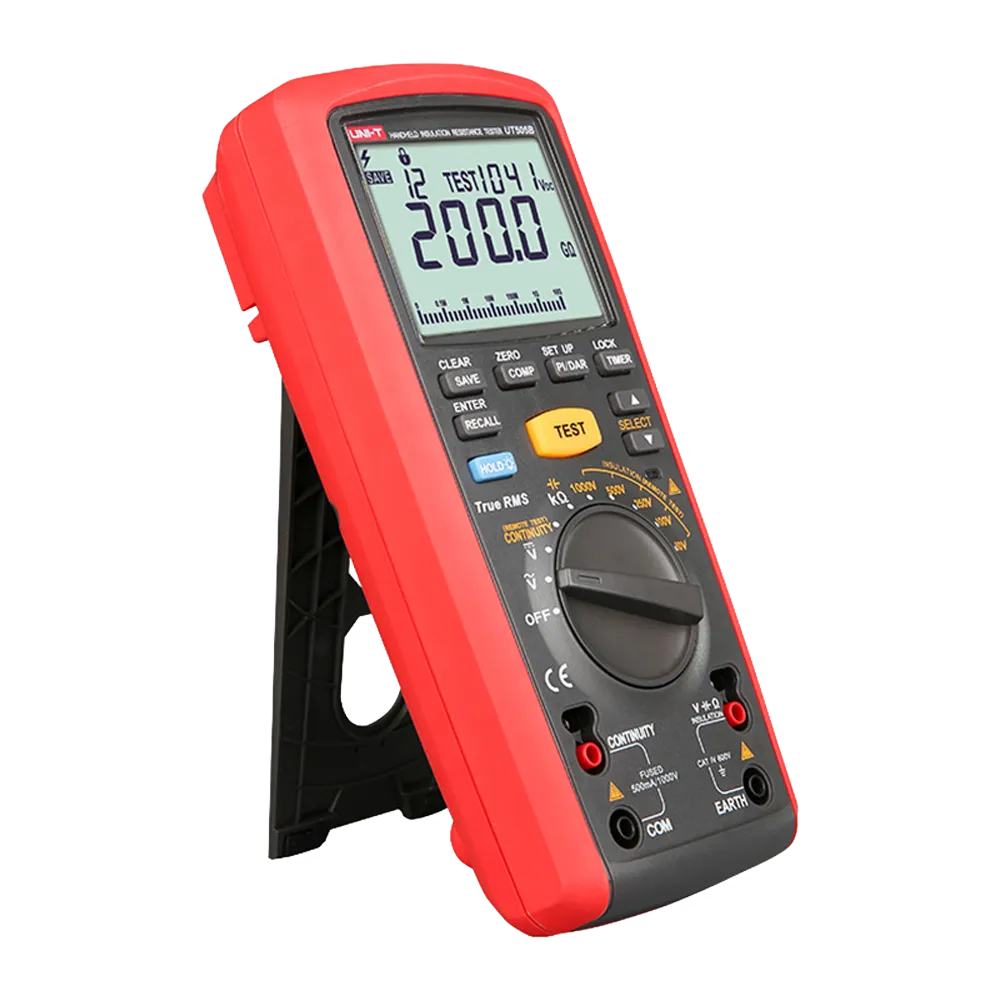

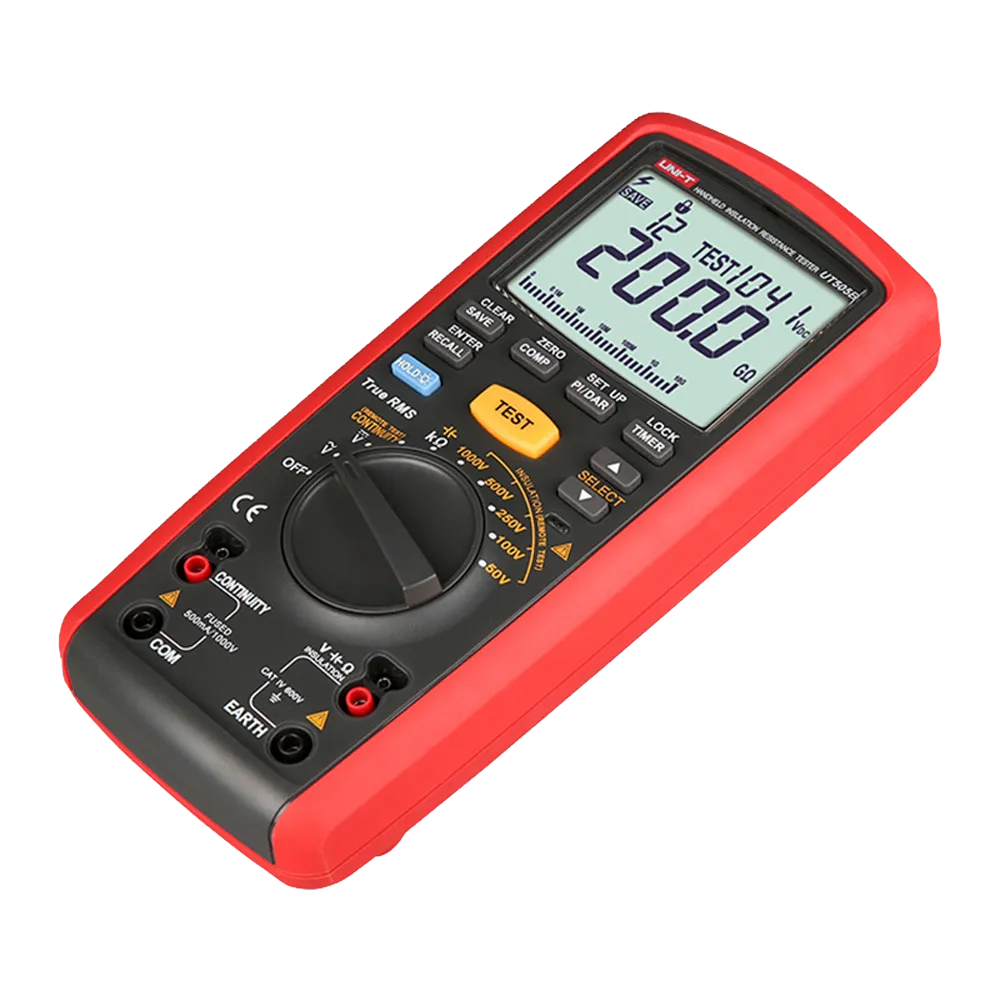

El Uni-Trend UT505B es un comprobador de resistencia de aislamiento True RMS con funciones de multímetro digital, medición PI/DAR, 5 tensiones de prueba (50V–1000V) y almacenamiento de 99 grupos de datos.
El Uni-Trend UT505B es un medidor de resistencia de aislamiento portátil True RMS que combina las funciones de un multímetro digital con las de un comprobador de aislamiento profesional. Gracias a sus cinco tensiones de prueba (50 V a 1000 V), a la medición PI/DAR y al almacenamiento de 99 grupos de datos, resulta idóneo para verificar el estado del aislamiento en motores, cables, transformadores, interruptores y materiales aislantes.
Este instrumento está concebido para uso profesional. Respete siempre las categorías de tensión y los límites de medición indicados en las especificaciones técnicas antes de realizar cualquier medida.
El UT505B permite seleccionar cinco tensiones de prueba (50 V, 100 V, 250 V, 500 V y 1000 V) para adaptarse a cada aplicación. A 1000 V el rango de medida alcanza hasta 200 GΩ, con una corriente de cortocircuito inferior a 2 mA y una corriente de carga de 1 mA en cada tensión. La regulación de tensión de salida oscila entre 0 % y 20 % según el rango.
El medidor calcula automáticamente el índice de polarización (PI) y la relación de absorción dieléctrica (DAR), ofreciendo un diagnóstico directo del estado del aislamiento. La función de temporización facilita los ensayos normalizados y la medición de corriente de fuga en el rango 10–2000 μA completa el análisis dieléctrico.
Además de las funciones de aislamiento, el UT505B mide tensión DC (0–600 V), tensión AC True RMS (0–600 V), resistencia general (0,01 kΩ–10 MΩ), baja resistencia (0,01 Ω–100 Ω), capacidad (100 pF–500 μF) y frecuencia (45 Hz–1 kHz). La pantalla LCD de 6000 cuentas (78 mm × 59 mm) incluye gráfico de barras analógico y retroiluminación.
Entre las características de seguridad destacan la alarma de alta tensión de salida, la descarga automática al finalizar la prueba y la comprobación automática de fusibles. El apagado automático, el indicador de batería baja y el zumbador de continuidad completan un diseño orientado a la seguridad del técnico. El almacenamiento de 99 grupos de datos permite registrar y comparar mediciones en campo.
Con unas dimensiones de 103 mm × 225 mm × 59 mm y un peso neto de 630 g, el UT505B es compacto y manejable. La carcasa bicolor rojo y gris incluye bolsa de transporte de serie. Se alimenta con 6 pilas LR6 (1,5 V) y cumple las normas IEC 61557, IEC 61557-1:2007, IEC 61557-2:2007 e IEC 61557-4:2007.
| Tensiones de prueba | 50 V / 100 V / 250 V / 500 V / 1000 V |
|---|---|
| Rango resist. aislamiento (50 V) | 0,01 MΩ – 1 GΩ |
| Rango resist. aislamiento (100 V) | 0,01 MΩ – 20 GΩ |
| Rango resist. aislamiento (250 V) | 0,01 MΩ – 50 GΩ |
| Rango resist. aislamiento (500 V) | 0,01 MΩ – 100 GΩ |
| Rango resist. aislamiento (1000 V) | 0,1 MΩ – 200 GΩ |
| Corriente de cortocircuito | < 2 mA |
| Corriente de carga | 1 mA (en todos los rangos de tensión) |
| Corriente de fuga | 10–2000 μA ±(10%+3) |
| Baja resistencia | 0,01 Ω – 100 Ω ±(1,5%+3) (aprox. 5 V / >200 mA) |
| Resistencia general | 0,01 kΩ – 10 MΩ ±(3%+3) |
| Tensión DC | 0–600 V ±(2%+3) |
| Tensión AC (True RMS) | 0–600 V ±(1,5%+5) |
| Frecuencia | 45 Hz – 1 kHz ±(0,1%+3) |
| Capacidad | 100 pF – 500 μF ±(5%+5) |
| Cuentas de pantalla | 6000 |
| Pantalla LCD | 78 mm × 59 mm |
| Almacenamiento | 99 grupos de datos |
| Normativas | IEC 61557; 61557-1:2007; 61557-2:2007; 61557-4:2007 |
| Alimentación | 6 × pilas LR6 (1,5 V) |
| Peso neto | 630 g |
| Dimensiones | 103 mm × 225 mm × 59 mm |
| Color | Rojo y gris |
| Accesorios incluidos | Pilas, cables de prueba, puntas de prueba, pinzas de cocodrilo, bolsa de transporte, caja individual, manual en inglés |
| Accesorio opcional | Cable de prueba remoto |
El UT505B está especialmente indicado para el ensayo de aislamiento en motores eléctricos, cables de alimentación, transformadores, interruptores, electrodomésticos y materiales aislantes. Su versatilidad como multímetro lo convierte en un único instrumento para el mantenimiento eléctrico industrial y las instalaciones de baja y media tensión.
