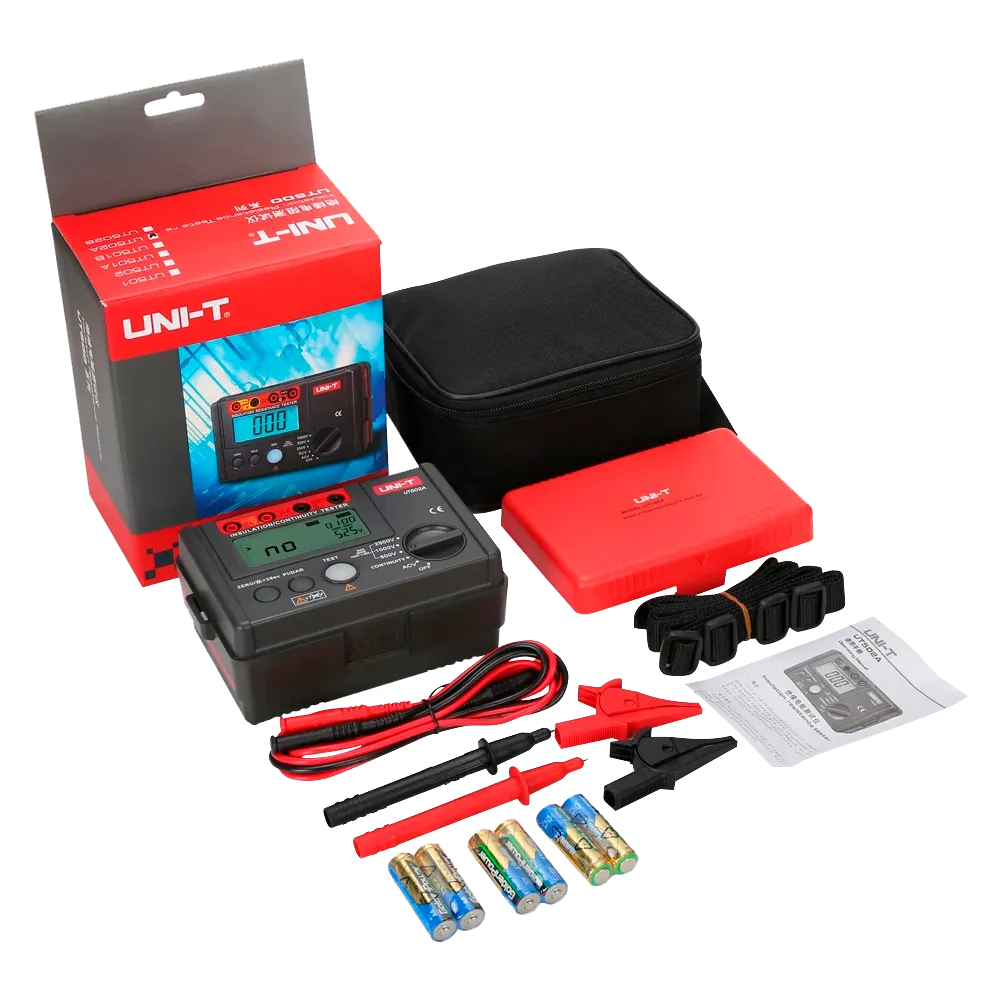

El Uni-Trend UT502A es un medidor de resistencia de aislamiento con tensiones de prueba de 500 V, 1000 V y 2500 V, display LCD de hasta 2000 cuentas y categoría de seguridad CAT III 600 V / CAT II 1000 V.
El Uni-Trend UT502A es un medidor de resistencia de aislamiento diseñado para el diagnóstico y verificación de equipos eléctricos. Con tensiones de prueba de 500 V, 1000 V y 2500 V, un display LCD de hasta 2000 cuentas y categoría de seguridad CAT II 1000 V / CAT III 600 V, es una herramienta robusta y versátil para instaladores y técnicos de mantenimiento eléctrico.
Este instrumento está destinado exclusivamente a uso profesional en instalaciones eléctricas. Respete siempre la categoría de sobretensión indicada y utilice los equipos de protección individual adecuados antes de realizar cualquier medición.
El UT502A permite seleccionar tensiones de prueba de 500 V, 1000 V y 2500 V. A 500 V y 1000 V, el rango de medición abarca desde 0 MΩ hasta 5 GΩ, con una precisión de ±(3 %+5) hasta 99,9 MΩ y ±(5 %+5) para valores superiores. A 2500 V, el rango se amplía hasta 20 GΩ, con precisión de ±(10 %+5) entre 10 GΩ y 20 GΩ.
La pantalla LCD de 70,6 mm × 34 mm ofrece hasta 2000 cuentas de resolución, facilitando la lectura de valores con claridad incluso en condiciones de trabajo exigentes.
El instrumento incorpora el cálculo del Ratio de Absorción Dieléctrica (DAR) y el Índice de Polarización (PI), dos parámetros fundamentales para evaluar el estado del aislamiento en motores, transformadores y cables. Además, dispone de test de resistencia interna de 10 MΩ y buzzer de aviso de voltaje alto.
El UT502A también mide baja resistencia en el rango de 0,01 Ω a 200 Ω (5,0 V / >200 mA, precisión ±(2 %+3)) y voltaje en alterna de 30 V a 600 V con la misma precisión, ampliando su utilidad en campo.
Cumple la categoría de seguridad CAT II 1000 V / CAT III 600 V. Se alimenta con 6 pilas LR6 de 1,5 V y dispone de apagado automático para prolongar la vida útil de las baterías. Su peso de 500 g y dimensiones de 100 × 150 × 71 mm lo hacen manejable en instalaciones.
| Marca | Uni-Trend |
|---|---|
| Modelo | UT502A |
| Tensiones de prueba (aislamiento) | 500 V / 1000 V / 2500 V |
| Rango resistencia de aislamiento (500 V / 1000 V) | 0 MΩ ~ 5 GΩ |
| Rango resistencia de aislamiento (2500 V) | 0 MΩ ~ 20 GΩ |
| Precisión (0–99,9 MΩ) | ±(3 %+5) |
| Precisión (100 MΩ–5 GΩ) | ±(5 %+5) |
| Precisión (10 GΩ–20 GΩ, 2500 V) | ±(10 %+5) |
| Corriente de cortocircuito | < 2 mA |
| Rango voltaje AC | 30 V ~ 600 V ±(2 %+3) |
| Medición baja resistencia | 0,01 Ω ~ 200 Ω ±(2 %+3) |
| Cuentas display | Hasta 2000 |
| Dimensiones display | 70,6 mm × 34 mm |
| DAR (Ratio Absorción Dieléctrica) | Sí |
| PI (Índice de Polarización) | Sí |
| Buzzer voltaje alto | Sí |
| Indicador de sobrecarga | Sí |
| Test resistencia interna 10 MΩ | Sí |
| Apagado automático | Sí |
| Categoría de seguridad | CAT II 1000 V / CAT III 600 V |
| Alimentación | 6 × pilas 1,5 V (LR6) |
| Dimensiones | 100 × 150 × 71 mm |
| Peso | 500 g |
El Uni-Trend UT502A está especialmente indicado para el mantenimiento preventivo y verificación del aislamiento en motores eléctricos, transformadores, cables de media tensión e instalaciones industriales. Su amplio rango de tensiones de prueba y sus funciones de análisis DAR y PI lo convierten en una herramienta de referencia para técnicos de mantenimiento eléctrico y empresas instaladoras.
