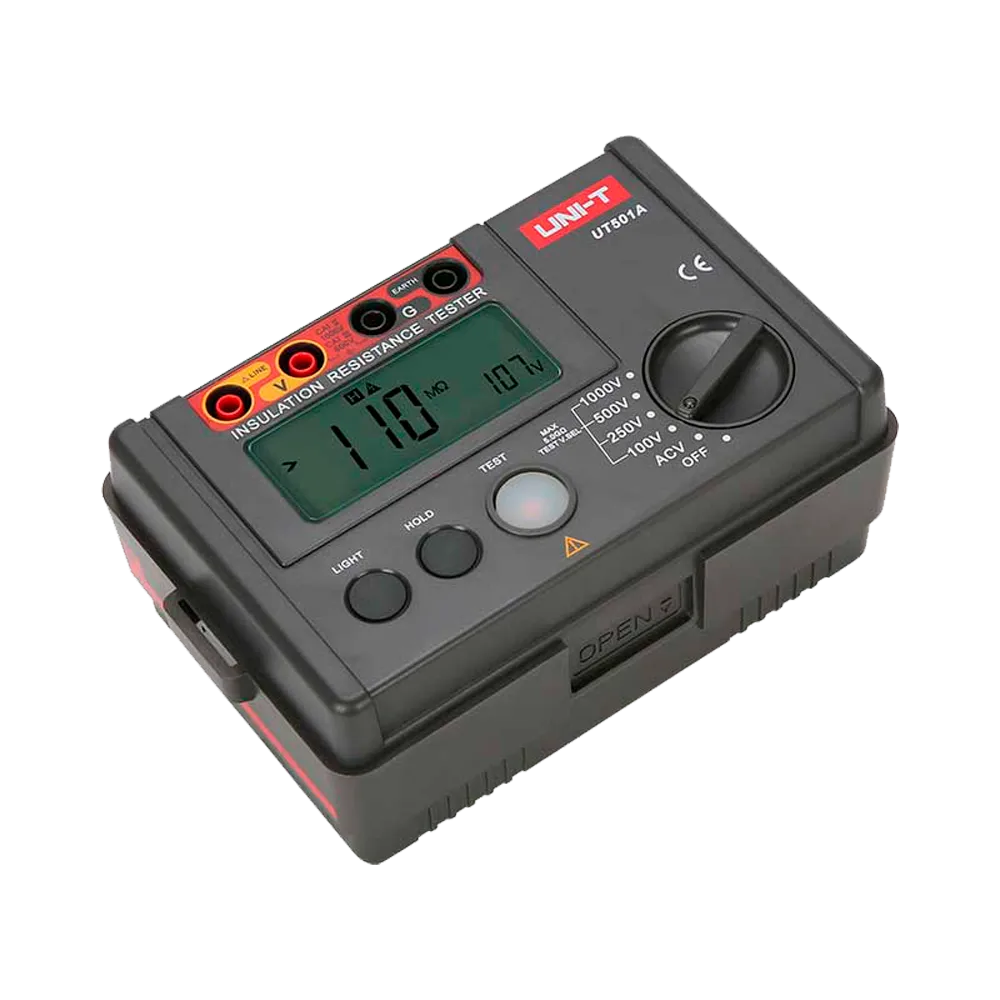

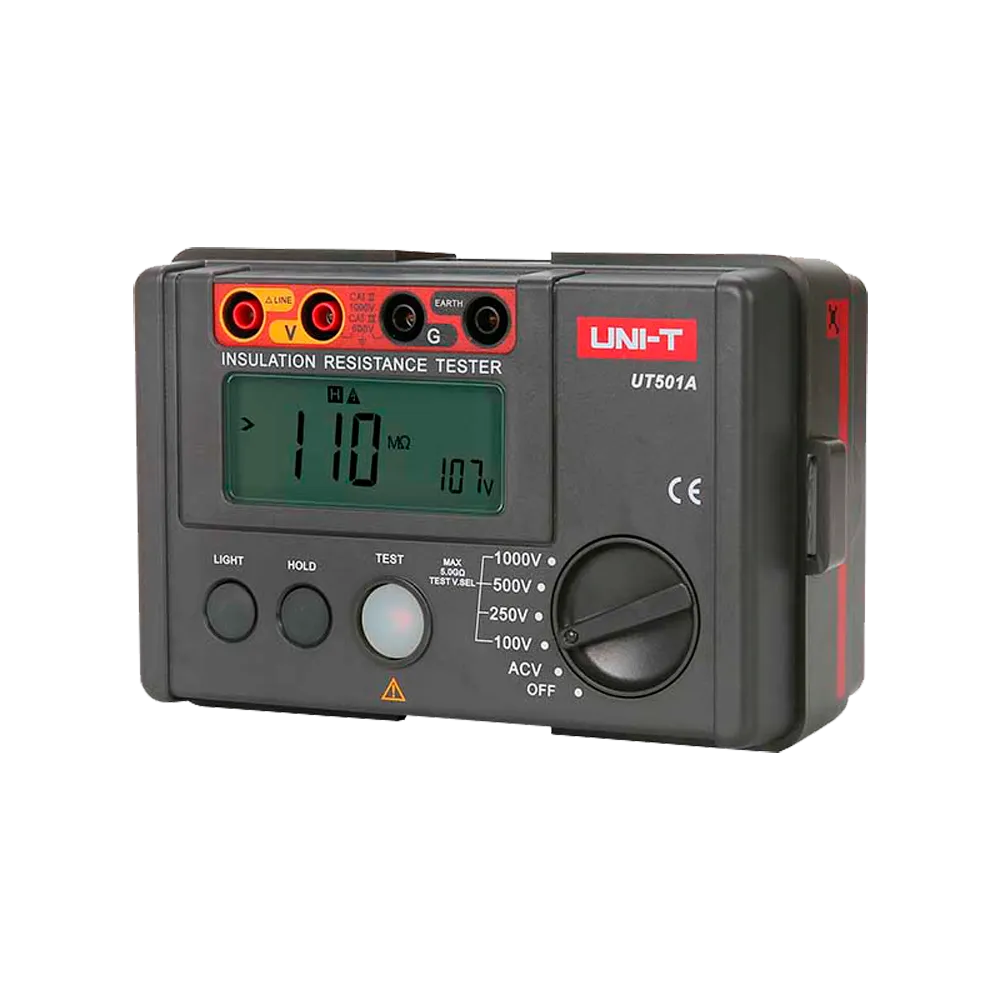

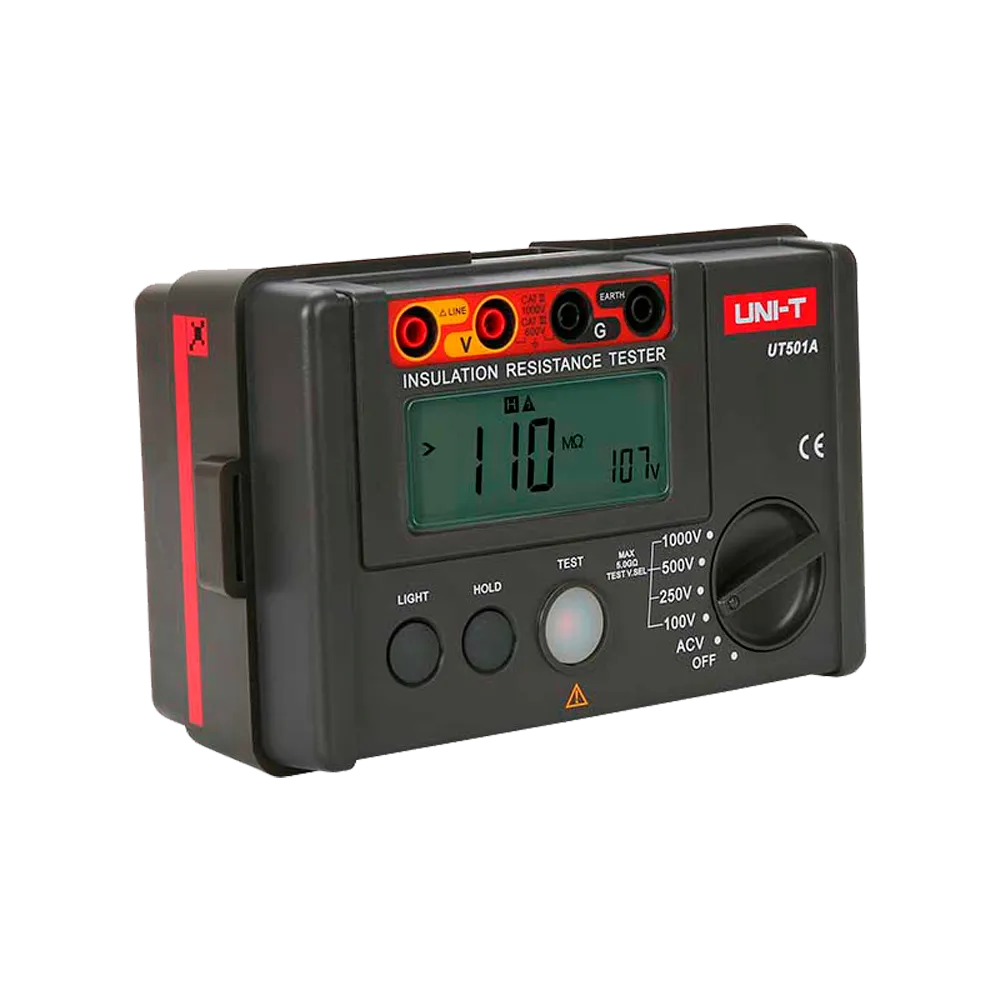

El Uni-Trend UT501A es un medidor de resistencia de aislamiento con tensiones de prueba de 100 V, 250 V, 500 V y 1000 V, pantalla LCD y medición de tensión alterna hasta 750 V. Ideal para mantenimiento de equipos eléctricos.
El Uni-Trend UT501A es un terímetro digital compacto destinado a la medición de resistencia de aislamiento y tensión alterna. Combina circuitos integrados y digitales de última generación para ofrecer alta precisión, rendimiento estable y manejo sencillo en trabajos de mantenimiento, ensayo e inspección de equipos eléctricos como transformadores, motores, cables, interruptores y aparatos domésticos.
Antes de realizar cualquier medición de aislamiento, asegúrese de que el circuito bajo prueba esté completamente descargado y aislado de otras líneas de alimentación. No utilice el instrumento si la superficie o las manos del operario están húmedas. No mida circuitos de CA por encima de 750 V.

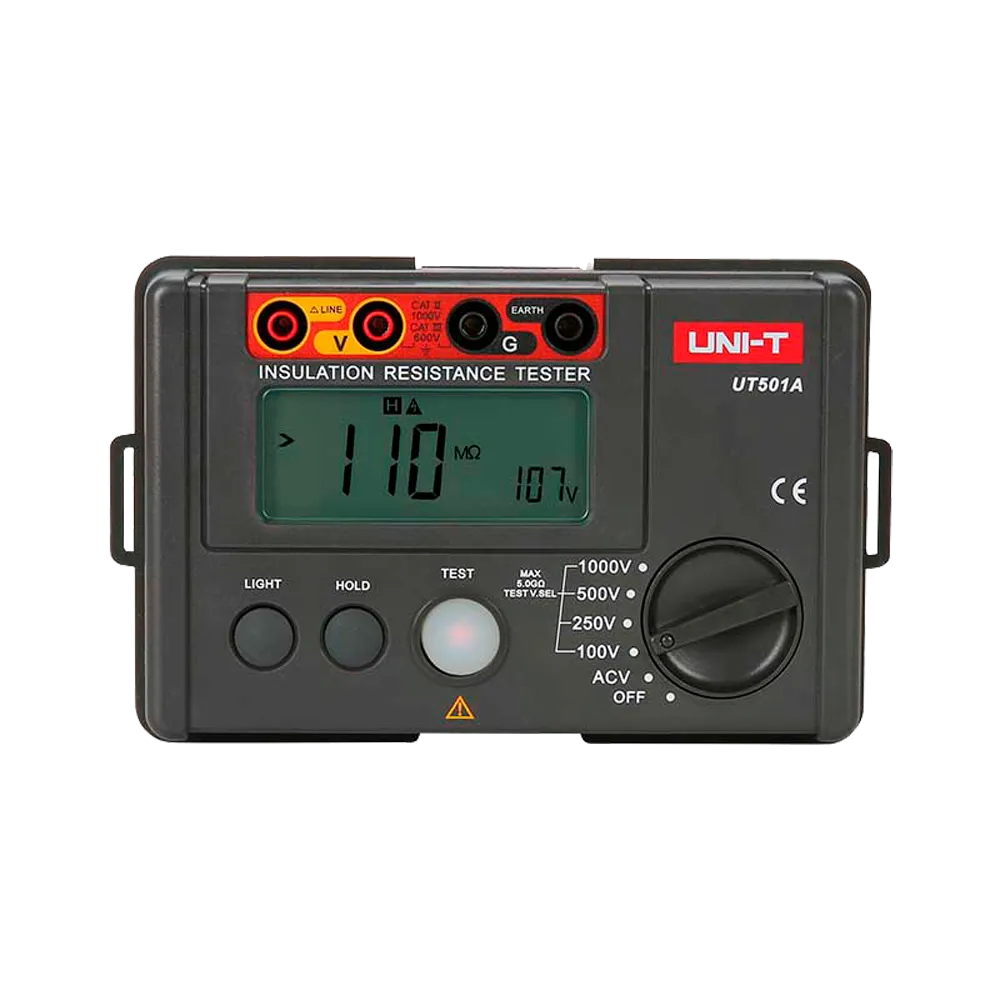

El UT501A integra doble aislamiento reforzado y cumple la norma IEC61010-1 CAT III 600 V con grado de contaminación 2. Su carcasa de 150 mm × 100 mm × 71 mm aloja una pantalla LCD de 1999 cuentas con retroiluminación para trabajar en entornos con poca luz, y dispone de un testigo luminoso rojo que se activa cuando hay alta tensión en la salida.
Con cuatro tensiones de prueba seleccionables (100 V, 250 V, 500 V y 1000 V CC), el instrumento cubre un rango de medida de 0,00 MΩ hasta 5,5 GΩ. La precisión es de ±(3 %+5 dígitos) para valores entre 0,00 MΩ y 99 MΩ, y de ±(5 %+5 dígitos) para valores de 100 MΩ en adelante. Cuando la resistencia medida es inferior a 4,0 MΩ, el zumbador emite una señal de alarma acústica. La función de medición continua permite bloquear la tecla TEST para trabajos prolongados.
La función de tensión alterna abarca el rango de 30 V a 750 V (50 Hz/60 Hz) con resolución de 1 V y precisión de ±(2 %+3 dígitos). El autorango facilita la operación sin necesidad de seleccionar manualmente la escala.

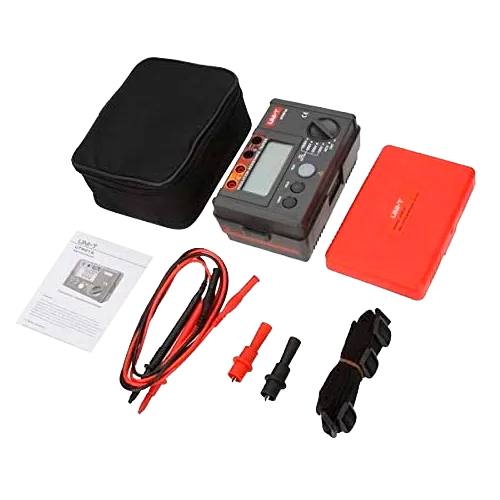

El instrumento incorpora descarga automática de tensión al finalizar la medición, indicador de batería baja y aviso de sobrerrango («>5,5 GΩ» en resistencia de aislamiento; «OL V» en tensión). Se alimenta con seis pilas alcalinas LR6 (1,5 V) y pesa únicamente 0,5 kg con pilas. Se suministra con cables de prueba, manual de instrucciones, maletín y funda.
| Tensiones de prueba (aislamiento) | 100 V / 250 V / 500 V / 1000 V CC |
|---|---|
| Rango de resistencia de aislamiento | 0,00 MΩ ~ 5,5 GΩ |
| Precisión (0,00 MΩ ~ 99 MΩ) | ±(3 %+5 dígitos) |
| Precisión (100 MΩ ~ 5,5 GΩ) | ±(5 %+5 dígitos) |
| Corriente de prueba nominal (cada rango) | 0,9 mA ~ 1,1 mA |
| Corriente de cortocircuito | Inferior a 1,8 mA |
| Tensión en circuito abierto (100 V) | DC 100 V ±10 % |
| Tensión en circuito abierto (250 V) | DC 250 V ±10 % |
| Tensión en circuito abierto (500 V) | DC 500 V ±10 % |
| Tensión en circuito abierto (1000 V) | DC 1000 V ±10 % |
| Rango de tensión alterna | 30 V ~ 750 V (50 Hz/60 Hz) |
| Resolución tensión alterna | 1 V |
| Precisión tensión alterna | ±(2 %+3 dígitos) |
| Pantalla | LCD, 1999 cuentas, autorango |
| Categoría de seguridad | IEC61010-1 CAT III 600 V, doble aislamiento, grado de contaminación 2 |
| Condiciones de trabajo | 0 °C ~ 35 °C, humedad relativa ≤ 75 %, altitud ≤ 2000 m |
| Condiciones de almacenamiento | -20 °C ~ 60 °C, humedad relativa ≤ 80 % |
| Alimentación | 6 pilas alcalinas 1,5 V (LR6/AA) |
| Dimensiones | 150 mm × 100 mm × 71 mm |
| Peso | 0,5 kg (con pilas) |
| Accesorios incluidos | Cables de prueba, manual de instrucciones, maletín de transporte, funda |
El UT501A está orientado a técnicos y profesionales del mantenimiento eléctrico que necesiten verificar el estado del aislamiento en transformadores, motores eléctricos, cables, interruptores y aparatos domésticos, así como medir tensiones de red en instalaciones de baja tensión. Su reducido peso y su maletín de transporte lo convierten en una herramienta práctica tanto en taller como en campo.
